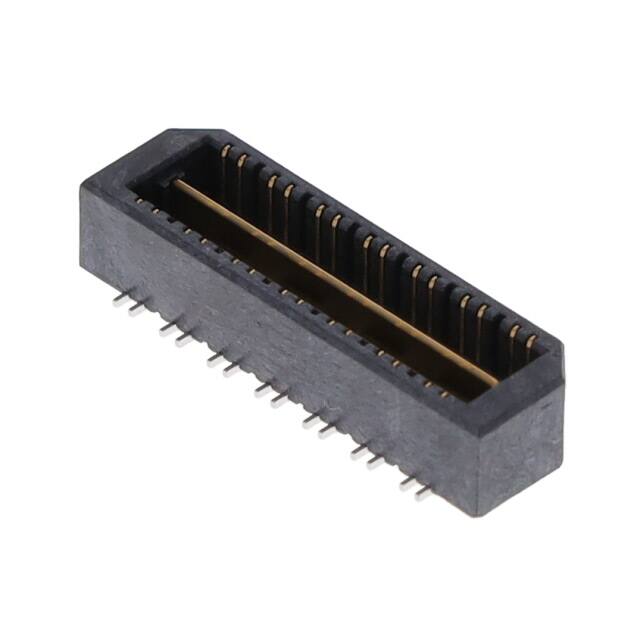

QTE-014-01-F-D-DP

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 800μm 2 28pin 5mm 4.27mm 76nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE01401FDDP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-014-01-F-D-DP

QTE-014-01-F-D-DP概述

    QSE系列高密度高速电源/信号连接器

    产品简介


    QSE系列是Samtec公司推出的一款高密度高速电源/信号连接器。它采用了独特的刀片和光束设计,为电力传输或接地提供了金属平面支持。该系列产品以其卓越的性能、广泛的兼容性以及多功能性而著称,适用于各种高性能电子设备,如通信系统、数据中心、工业自动化设备及高端计算平台。

    技术参数


    - 插针行间距:可选0.020英寸、0.040英寸、0.060英寸(每行40个插针)
    - 双排间距:可选0.014英寸、0.028英寸、0.042英寸(每行14对插针)
    - 镀层选项:金闪、亮锡镀层、选择性电抛光镀层
    - 终端材料:磷青铜
    - 绝缘材料:液晶聚合物
    - 电流承载能力:每个插针2A(双针),每个地面平面23A(单地面平面)
    - 操作温度范围:-55°C至+125°C
    - 电压等级:225VAC(5毫米堆叠高度)
    - 最大循环次数:100次
    - RoHS合规:是
    - 高寿命制造认证:镀金层通过10年制造测试

    产品特点和优势


    QSE系列连接器的最大特点是其高度集成的金属平面设计,能够提供稳定的电力传输和可靠的接地。同时,其独特的刀片和光束设计确保了卓越的机械和电气性能。这些特性使其成为高性能电子系统中的理想选择,特别是在需要密集连接和快速数据传输的应用场景下。此外,其广泛的镀层选项和定制化支持也使得该系列在多种应用场景中具有显著的竞争优势。

    应用案例和使用建议


    QSE系列连接器广泛应用于多种高性能电子设备中,例如数据中心服务器、网络交换机、医疗成像设备和汽车电子控制系统。例如,在数据中心环境中,QSE系列连接器可以高效地支持大容量的数据传输和稳定的电力供应,确保系统的可靠运行。在使用QSE系列连接器时,建议根据具体的应用需求选择合适的插针行间距和镀层选项,并严格按照制造商的安装指南进行安装和维护。

    兼容性和支持


    QSE系列连接器与Samtec公司的其他系列连接器兼容,如QTE、EQCD、EQDP等。对于更复杂的板堆叠应用,可以联系ipg@samtec.com获取技术支持。此外,Samtec公司还提供了详细的文档和支持服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:连接器是否符合RoHS标准?
    - 解答:是的,QSE系列连接器完全符合RoHS标准。

    - 问题:如何提高连接器的使用寿命?
    - 解答:为了延长使用寿命,建议选择带有电抛光镀层的版本,并定期检查和清洁连接器。

    总结和推荐


    QSE系列连接器凭借其独特的设计和卓越的性能,在高密度高速电力和信号传输方面表现出色。其广泛的镀层选项和出色的机械稳定性使得该产品成为高性能电子设备的理想选择。强烈推荐使用QSE系列连接器,尤其是在需要高可靠性和高性能的应用场景中。

QTE-014-01-F-D-DP参数

参数
触头镀层
板上高度 4.27mm
针脚数 28pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-014-01-F-D-DP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-014-01-F-D-DP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-014-01-F-D-DP QTE-014-01-F-D-DP数据手册

QTE-014-01-F-D-DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.003 ¥ 50.7254
288+ $ 4.32 ¥ 36.504
576+ $ 3.7695 ¥ 31.8523
1056+ $ 2.9085 ¥ 24.5768
库存: 187
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.72
