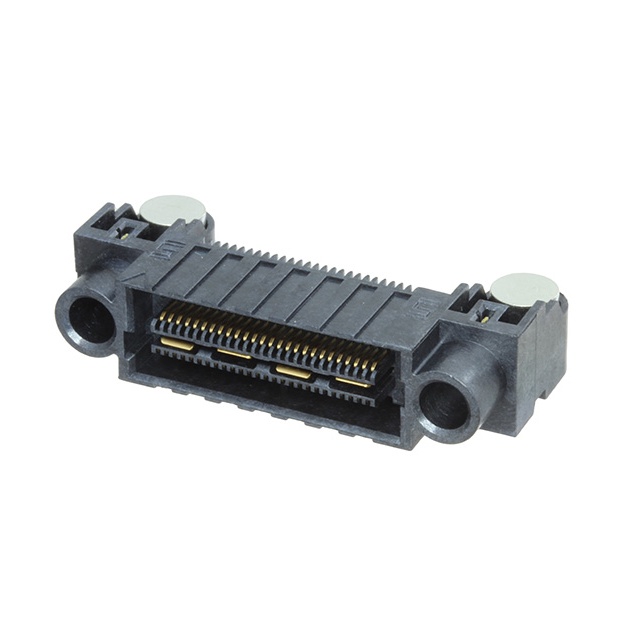

QFS-026-01-SL-D-RA

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距52p双排排母 插座, QFS系列, 直角, 表面
供应商型号: SAM12744-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-01-SL-D-RA

QFS-026-01-SL-D-RA概述


    产品简介


    QFS-XXX-XX-XX-D-RA-XXX-X-XX 双排直角插座装配件
    产品类型: 本产品为双排直角插座装配件,专为高端电子设备设计,用于提供可靠的电连接解决方案。它包含多个引脚和多种选项配置,适用于不同的电路需求。
    主要功能:
    - 可根据需要选择不同数量的引脚位置。
    - 支持双行配置(可选),便于高密度布线。
    - 多种镀层选项,包括金、银镀层,提高接触可靠性和耐用性。
    - 通过多种包装方式(如托盘、带卷和整卷)来满足各种生产需求。
    应用领域:
    - 数据通信系统
    - 工业自动化设备
    - 医疗电子设备
    - 高端消费电子产品
    - 军事和航空航天设备

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 26、52、78、104 (每行) |
    | 引脚配置 | 单行、双行(右角安装) |
    | 引脚长度 | 0.062英寸(1.57mm)、0.093英寸(2.36mm) |
    | 镀层 | 10微英寸金、30微英寸金(镀层区域),尾部为亚光锡镀层 |
    | 安装方式 | 直角安装 |
    | 电源针 | 4个、8个(不适用于104个引脚配置) |
    | 推出力 | 信号引脚:0.5磅(2.22牛),屏蔽/接地、电源针及配重:1磅(4.45牛) |
    | 尺寸 | 多种规格,具体尺寸见图纸和技术表 |
    | 材料 | 绝缘体:黑色LCP;接触针、电源针及接地平面:磷青铜;配重:黄铜 |

    产品特点和优势


    1. 高可靠性:镀金引脚和精密制造确保了长期稳定性和低电阻。
    2. 多配置选项:客户可根据需要选择不同的引脚数量、镀层材料和包装方式,灵活应对不同应用需求。
    3. 紧凑设计:双排直角结构减少了板上空间占用,适用于高密度电路布局。
    4. 抗腐蚀性:金镀层提高了对恶劣环境的抵抗能力,保证长时间的稳定性。

    应用案例和使用建议


    应用场景:
    - 一款应用于高速数据通信系统的主板上,利用双排直角插座装配件提供了多个高频信号接口,保证了系统的稳定运行。
    - 在工业控制设备中,插座装配件被广泛用于电机控制和传感器接口之间。
    使用建议:
    - 在设计时要考虑到引脚配置和尺寸匹配,以确保与电路板的兼容性。
    - 选择适当的镀层以提高接触可靠性和防止腐蚀。
    - 使用过程中要注意正确的插入和拔出方法,避免引脚受损。

    兼容性和支持


    该产品可以与其他标准规格的电子元器件配合使用,确保兼容性。Samtec公司提供了详尽的技术支持和服务,包括定制化解决方案和技术咨询,以确保客户的成功应用。

    常见问题与解决方案


    1. 问题: 插座装配件在安装过程中出现插针弯曲。
    解决方案: 检查插座装配件与电路板之间的对准,正确使用安装工具,确保平稳安装。

    2. 问题: 镀层接触不良导致信号传输不稳定。
    解决方案: 选择合适的镀层材料(如金),并确保接触针清洁无尘。
    3. 问题: 电源针无法正常插入或取出。
    解决方案: 确认电源针规格符合设计要求,并检查推出力是否在规定范围内。

    总结和推荐



    总结

    :
    QFS-XXX-XX-XX-D-RA-XXX-X-XX 双排直角插座装配件是一款功能强大、高度灵活的电子元器件,能够满足高密度、高可靠性的应用需求。其独特的镀层、多种配置选项以及紧凑的设计使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其优良的性能和广泛的适用性,我们强烈推荐此产品给寻求高性能电连接解决方案的工程师和技术人员。

QFS-026-01-SL-D-RA参数

参数
接合堆叠高度 -
触头镀层厚度 10μin
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 -
针脚数 52pin
长*宽*高 6.35mm(长度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
