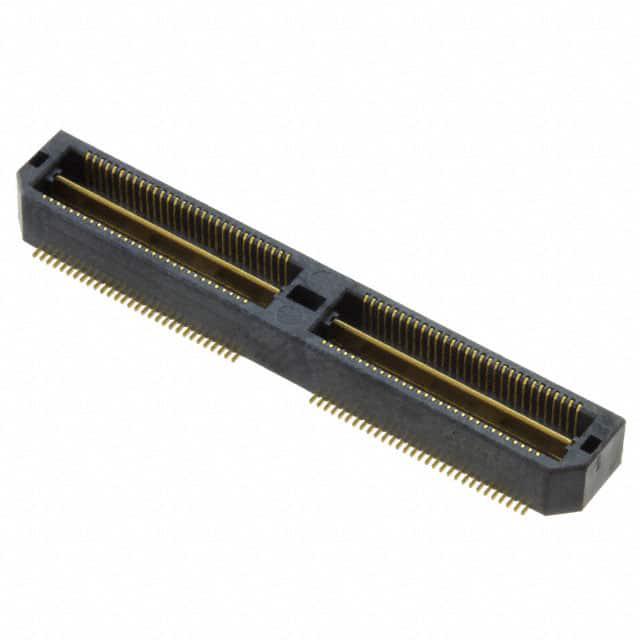

QTH-060-01-H-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-060-01-H-D-A
供应商: Master
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-H-D-A

QTH-060-01-H-D-A概述


    产品简介


    QTH系列高密度双排高性能终端装配
    QTH系列终端装配是专为高密度连接需求设计的产品,适用于广泛的应用领域,如通信、医疗设备、工业自动化及消费电子产品。QTH系列具备多排布局、多种配置选项,能有效地提高电路板的集成度和可靠性。

    技术参数


    QTH系列终端装配的主要技术参数如下:
    - 引脚间距:0.95mm
    - 引脚直径:0.5mm
    - 引脚数量:每行最多可达120个(具体视应用需求而定)
    - 排间距:15.24mm
    - 工作温度范围:-40°C至+105°C
    - 额定电流:最大5A
    - 额定电压:最高500V
    - 材料:绝缘体采用UL94V-0等级的LCP材料,颜色为黑色;端子与接地平面采用磷青铜材料
    - 表面处理:接触区域可选3μ英寸选择性金、10μ英寸选择性金、30μ英寸金或50μ英寸选择性金,尾部采用搪锡处理

    产品特点和优势


    QTH系列终端装配具有以下特点和优势:
    - 高密度设计:支持多排布局,引脚间距仅为0.95mm,能够实现更高的电路板集成度。
    - 多种配置选项:提供不同的引脚长度、表面处理方式、锁定机制等配置,满足不同应用场景的需求。
    - 优异的电气性能:额定电流高达5A,额定电压达到500V,适合于各种高压高流场合。
    - 良好的机械稳定性:采用高强度磷青铜材料,确保长期使用下的稳定性和可靠性。
    - 兼容多种标准:满足UL94V-0防火标准,能够在严苛环境中保持出色的性能。

    应用案例和使用建议


    应用案例
    QTH系列终端装配广泛应用于各种高密度连接需求的应用场景,例如通信设备、工业控制系统、汽车电子等。例如,在某通信基站中,QTH系列被用于实现多个模块之间的信号传输,从而提升了系统的可靠性和集成度。
    使用建议
    1. 考虑环境因素:在使用QTH系列终端装配时,应考虑到工作环境的温度和湿度等因素,选择合适的材料和表面处理工艺以提高耐久性和可靠性。
    2. 正确选择配置:根据具体的应用需求选择合适的引脚长度、表面处理方式和锁定机制,以实现最佳的性能和安装效果。
    3. 注意安全规范:遵循制造商的安全指南进行操作和安装,确保在高电压、高温环境下工作的安全性。

    兼容性和支持


    QTH系列终端装配可与多种电子元器件和其他设备兼容。制造商提供了详细的技术文档和支持服务,包括:
    - 技术支持:提供电话和技术咨询,解答用户在使用过程中的疑问。
    - 在线资源:通过官方网站提供产品手册、技术文档和应用案例。
    - 售后服务:提供保修期内的产品维修和服务。

    常见问题与解决方案


    - 问题1:如何正确选择表面处理工艺?
    - 解决方案:根据应用场景和使用条件选择合适的表面处理工艺,建议联系制造商进行详细的咨询。

    - 问题2:如何确定正确的引脚长度?
    - 解决方案:参考制造商提供的技术手册,结合实际应用需求确定引脚长度,必要时可寻求专业工程师的帮助。

    - 问题3:如何正确安装QTH系列终端装配?
    - 解决方案:遵循制造商提供的安装指南进行操作,确保所有连接部位牢固可靠,避免因安装不当造成的损坏。

    总结和推荐


    QTH系列高密度双排高性能终端装配凭借其高密度设计、优异的电气性能和多种配置选项,成为市场上极具竞争力的产品。无论是从集成度、可靠性还是耐用性来看,该系列产品都能满足多种应用场景的需求。因此,强烈推荐使用QTH系列终端装配,以提升整体系统的性能和可靠性。

QTH-060-01-H-D-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 760nm
类型 Header,Outer Shroud Contacts
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-H-D-A QTH-060-01-H-D-A数据手册

QTH-060-01-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.862 ¥ 193.6411
10+ $ 20.492 ¥ 170.3825
48+ $ 18.3804 ¥ 152.7446
96+ $ 14.6434 ¥ 119.9149
144+ $ 13.2297 ¥ 108.3381
288+ $ 10.6661 ¥ 87.3443
528+ $ 10.6661 ¥ 87.3443
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 193.64
