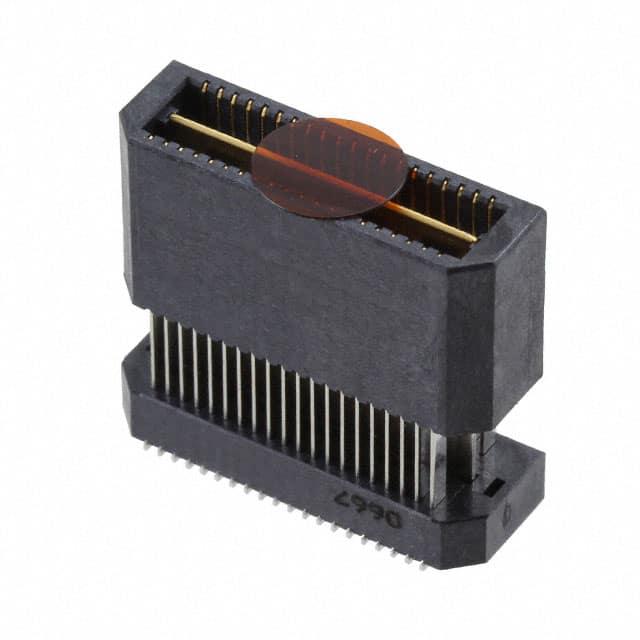

QTE-020-05-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: N-QTE-020-05-L-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-05-L-D-A-K

QTE-020-05-L-D-A-K概述


    产品简介


    本产品为QTE系列高密度双排高速终端组装件(High Density Double Row High Speed Terminal Assembly),适用于各种电子设备中连接及传输信号的关键组件。该系列产品广泛应用于通信设备、计算机、服务器、网络设备等领域,是确保系统稳定运行的重要组成部分。

    技术参数


    以下是QTE系列产品的部分关键技术参数:
    - 尺寸:根据具体型号,每个位置的针距从0.168英寸到1.151英寸不等。
    - 电镀规格:提供多种电镀选项,如3微英寸闪光金(Flash Gold)、10微英寸轻金(Light Gold)、30微英寸重金(Heavy Gold)等。
    - 引脚样式:提供从-01到-10的不同引脚长度选择。
    - 安装方式:可选锁扣、导轨、螺钉下压、摩擦锁定等多种安装方式。
    - 包装方式:包括托盘包装、带卷及自动放线包装等多种选择。

    产品特点和优势


    QTE系列产品具有以下几个显著的特点和优势:
    - 高密度连接:可实现高密度的信号连接,适合空间紧凑的应用环境。
    - 多样化的安装选项:多种安装方式适应不同应用场景的需求。
    - 优良的电气性能:采用优质的材料和工艺,确保稳定的电气性能和较长的使用寿命。
    - 高可靠性:通过严格的测试标准,确保产品的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    QTE系列终端组装件在以下几种应用场景中表现出色:
    - 在计算机服务器中用于内部板卡间的高速信号传输。
    - 在电信基站中用于信号接驳,保证稳定的数据传输。
    使用建议
    - 在进行安装时,应根据实际应用场景选择合适的安装方式,以提高整体系统的可靠性。
    - 在组装过程中,建议使用专用工具确保安装精度和稳定性。
    - 定期对设备进行检查和维护,确保其长期稳定运行。

    兼容性和支持


    QTE系列产品与市场上主流的电子设备兼容良好,可广泛应用于各类工业级电子产品中。Samtec公司为其产品提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询等,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:在自动放置过程中,出现高插入力。
    解决方案:对于带有锁扣(Locking Clip)选项的产品,建议手动放置以降低插入力。
    2. 问题:如何确保终端与地面平面的高度一致?
    解决方案:应严格遵守技术手册中的尺寸公差要求,并使用专业工具辅助安装。
    3. 问题:产品包装损坏,影响正常使用。
    解决方案:应及时联系供应商更换新的包装或产品,确保运输过程中的完好无损。

    总结和推荐


    综上所述,QTE系列终端组装件以其高密度连接、优良的电气性能和丰富的安装选项,在多种应用场景中表现出色。特别是其高可靠性,使其成为电子设备中不可或缺的组件。我们强烈推荐该产品用于需要高密度连接和可靠性的场合。

QTE-020-05-L-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 40pin
接合堆叠高度 19mm
触头镀层厚度 250nm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-05-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-05-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-05-L-D-A-K QTE-020-05-L-D-A-K数据手册

QTE-020-05-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.0206 ¥ 76.6751
100+ $ 6.7259 ¥ 57.1702
250+ $ 6.1404 ¥ 52.1934
500+ $ 4.8756 ¥ 41.4426
2600+ $ 3.5292 ¥ 29.9982
库存: 3354
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1150.12
直接购买
加入购物车
