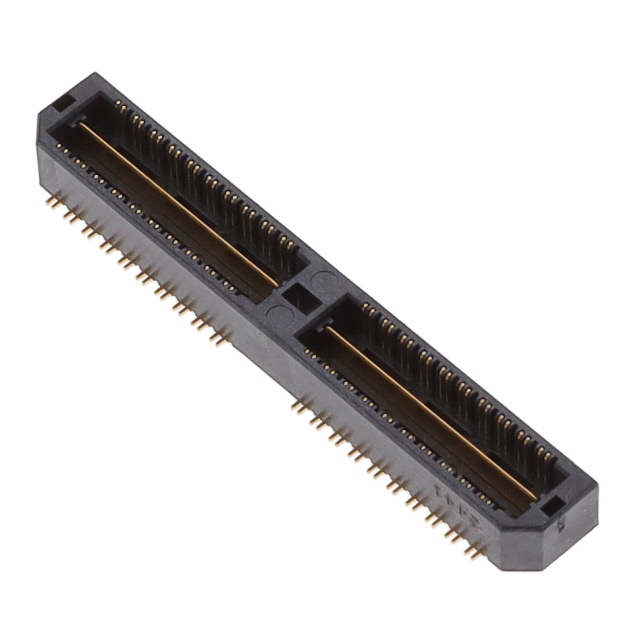

QTH-040-01-H-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-040-01-H-D-DP-A
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-040-01-H-D-DP-A

QTH-040-01-H-D-DP-A概述


    产品简介




    产品名称: T-1G1-XX-X 和 QTH-30-XX-D-XX

    产品类型: 这些产品是用于高速信号传输的高密度差分对连接器,主要应用于电信、数据中心和高端工业控制等领域。T-1G1-XX-X 是一个单行插针连接器,而 QTH-30-XX-D-XX 则是一个双排结构的连接器。


    技术参数




    - 引脚间距: 0.5mm
    - 引脚数量: 支持从 20 到 100 不等的位置(每行)
    - 绝缘材料: LCP UL94V-0, 颜色为黑色
    - 终端材质: 磷青铜
    - 镀层选项: 3μ" 选择性金在接触区,哑光锡在尾部;10μ" 选择性金在接触区,哑光锡在尾部;30μ" 金在接触区,3μ" 金在尾部;50μ" 电解抛光选择性金在接触区,哑光锡在尾部
    - 包装: 托盘、带卷或全卷带
    - 电气特性: 支持高频信号传输,最大信号或接地引脚公差为±0.05mm
    - 工作环境: 温度范围为 -40°C 至 +85°C
    - 机械特性: 最小推入力为 6 盎司(-01 & -02 引脚样式),最小接地平面保持力为 1 磅


    产品特点和优势




    这些连接器具有多种特色功能和优势,使其在高速信号传输领域占据显著优势。其中包括:

    - 高密度设计: 每行可支持多达 100 个位置,适用于高密度布线需求。
    - 灵活的安装选项: 提供多种安装选项,如对齐销、锁紧夹、导引柱等,以适应不同的装配要求。
    - 可靠的电气性能: 采用磷青铜作为终端材质,确保长期稳定性和耐久性。
    - 丰富的镀层选择: 多种镀层选项可根据具体应用需求进行选择,增强耐用性和性能。
    - 环境适应性强: 工作温度范围广,适用于各种严苛环境。


    应用案例和使用建议




    这些连接器被广泛应用于高速通信设备、服务器背板、医疗设备以及高端工业控制系统等场景。例如,在数据中心中,这些连接器可以实现高速数据传输,满足数据中心对高带宽的需求。

    使用建议:

    - 注意环境条件: 确保在规定的温度范围内使用连接器,避免过高的温度导致性能下降。
    - 合理布局: 在设计电路时,要考虑到引脚间距,确保每个引脚都能够正确安装和操作。
    - 定期检查: 定期检查连接器的状态,确保其正常工作,特别是在关键应用环境中。


    兼容性和支持




    - 兼容性: 与不同类型的设备和系统兼容,适合多种应用场景。
    - 支持服务: 提供全方位的技术支持和售后服务,包括安装指南、故障排除和技术文档等。


    常见问题与解决方案




    1. 问题: 插针安装后容易松动。
    - 解决方案: 检查是否选择了合适的对齐销和锁紧夹,确保引脚正确固定。

    2. 问题: 插针插入力过大。
    - 解决方案: 参考手册中的技术参数,确认所选引脚样式符合要求,必要时更换合适的引脚样式。

    3. 问题: 连接器外观损坏。
    - 解决方案: 检查是否符合正确的安装步骤,如有损坏及时更换新件。


    总结和推荐




    综上所述,T-1G1-XX-X 和 QTH-30-XX-D-XX 连接器凭借其高密度设计、丰富的安装选项、可靠的电气性能和环境适应能力,在高速信号传输领域表现出色。我们强烈推荐这些产品用于需要高性能连接器的应用场景。

QTH-040-01-H-D-DP-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 760nm
类型 Differential Pair Array,Male
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-040-01-H-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-01-H-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-040-01-H-D-DP-A QTH-040-01-H-D-DP-A数据手册

QTH-040-01-H-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
