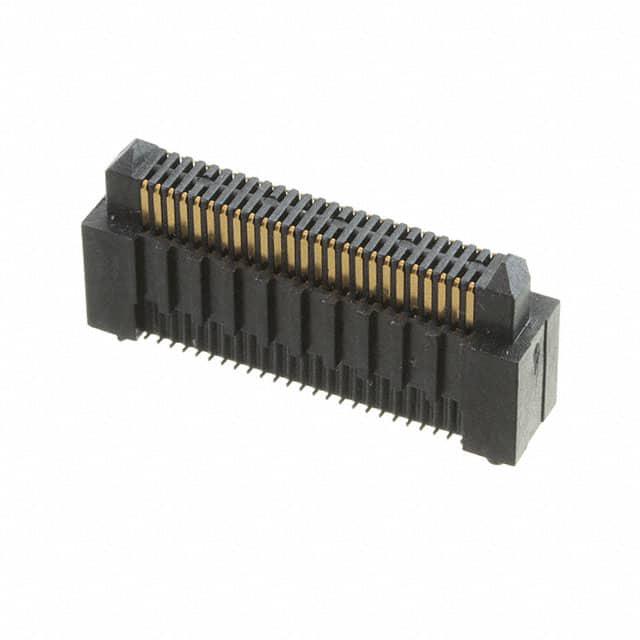

ERM8-025-08.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 50pin 10mm,12mm,15mm 8.91mm 250nm 金 SMD,P=0.8mm 贴片安装 26mm(长度)*5.6mm(高度)
供应商型号: 200-ERM8025080LDVKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-025-08.0-L-DV-K-TR

ERM8-025-08.0-L-DV-K-TR概述


    产品简介


    产品名称: ERM8-XXX-XX.X-X-DV-XXXX-TR
    产品类型: 连接器(Edge Rate Terminal Assembly)
    主要功能: 该连接器专为高速信号传输设计,适用于各种电子设备的信号传输需求。它具备多行定位和多种引脚配置选项,能够适应不同的电气特性和机械要求。
    应用领域: 广泛应用于通信设备、服务器、存储系统以及各类消费电子产品中,特别适合需要高密度和高速信号传输的应用场景。

    技术参数


    - 引脚数量: -005, -010, -011, -013, -020, -025, -030, -035, -040, -049, -050, -060, -070, -075, -100(仅限-09.0引脚样式)
    - 引脚间距:
    - -02.0: 2mm
    - -05.0: 5mm
    - -08.0: 8mm
    - -09.0: 9mm
    - -15.0: 15mm
    - 镀层规格:
    - -L: 10µ" 轻选择金,接触区表面,尾部为锡镀层
    - -S: 30µ" 选择金,接触区表面,尾部为锡镀层
    - -DV: 双垂直排列
    - 绝缘材料: LCP,颜色:黑色
    - 终端材料: 磷青铜
    - 锁扣材料: 黄铜
    - 屏蔽材料: 磷青铜
    - 包装方式: 带状和卷带包装(标准包装),适用于批量生产
    - 引脚公差:
    - 0.3 mm
    - 0.13 mm
    - 0.05 mm

    产品特点和优势


    - 高密度引脚布局: 多种引脚数配置可供选择,最高可达100个引脚,实现更高的连接密度。
    - 多选项引脚样式: 提供多种引脚样式,如2mm、5mm、8mm、9mm和15mm,满足不同应用场景的需求。
    - 独特的双垂直引脚设计: 支持差分对(热插拔)功能,提高信号传输稳定性。
    - 锁扣和焊接功能: 提供锁扣选项,增强连接器的稳固性;焊接选项保证可靠的电气连接。
    - 多样化材料选择: 终端和锁扣采用磷青铜,提高耐久性和可靠性;屏蔽材料采用磷青铜,提供额外的电磁干扰保护。

    应用案例和使用建议


    应用场景:
    1. 数据中心和服务器:高密度引脚布局和可靠的电气性能使其成为服务器内部连接的理想选择。
    2. 通信设备:快速的数据传输速度和优秀的抗干扰能力使其在路由器和交换机中广泛应用。
    3. 消费电子:灵活的引脚选项使其适用于移动设备和可穿戴设备的信号传输需求。
    使用建议:
    - 在使用过程中,应注意选择合适的引脚间距以确保最佳的信号传输性能。
    - 安装时应考虑锁扣和焊接选项的选择,以确保连接器的稳固性和电气性能。
    - 注意材料的选择,磷青铜的耐用性和电磁屏蔽能力能显著提高连接器的整体性能。

    兼容性和支持


    - 兼容性: 该连接器与其他标准电子元器件具有良好的兼容性,适用于多种设备和系统。
    - 厂商支持: SAMTEC公司提供全面的技术支持和服务,包括产品咨询、安装指导和售后维修服务。
    - 培训资源: 供应商提供详细的安装手册和技术文档,方便用户进行自主安装和维护。

    常见问题与解决方案


    1. 问题: 引脚松动
    - 解决办法: 检查锁扣选项是否正确安装,必要时重新安装锁扣或选择更坚固的锁扣材料。
    2. 问题: 信号传输不稳定
    - 解决办法: 确保所有引脚正确插入且无弯曲,检查焊接点是否牢固,如有必要可重新焊接。
    3. 问题: 连接器过热
    - 解决办法: 确认散热措施是否到位,如使用适当的散热片和通风装置。

    总结和推荐


    综合评估:
    - 优点: 高密度引脚布局、多样化的引脚样式、稳固的锁扣和焊接选项、良好的材料选择。
    - 适用性: 广泛应用于通信设备、服务器、存储系统以及消费电子产品等领域。
    - 推荐指数: 强烈推荐,特别是对于需要高密度、高速信号传输的高性能应用场景。
    通过本文的详细解析,相信读者对该款连接器的特性和应用有了更深入的了解。无论是设计者还是采购者,都能从中获得有价值的信息来帮助其做出最佳决策。

ERM8-025-08.0-L-DV-K-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 8.91mm
针脚数 50pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
长*宽*高 26mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-025-08.0-L-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-025-08.0-L-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-025-08.0-L-DV-K-TR ERM8-025-08.0-L-DV-K-TR数据手册

ERM8-025-08.0-L-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4055 ¥ 54.1265
25+ $ 5.3136 ¥ 44.8999
50+ $ 4.9356 ¥ 41.7058
100+ $ 4.752 ¥ 40.1544
150+ $ 4.752 ¥ 40.1544
900+ $ 4.0425 ¥ 34.1591
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.12
