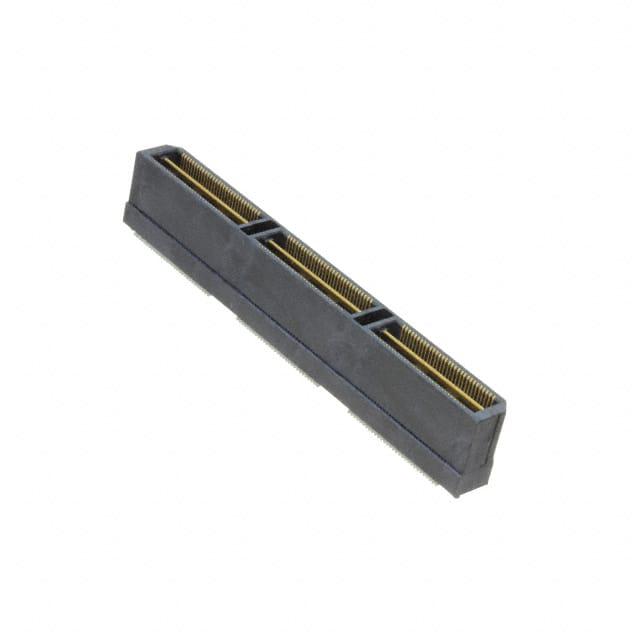

QTH-090-03-H-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 11mm 10.27mm 760nm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 4178293
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-03-H-D-A-K-TR

QTH-090-03-H-D-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本技术手册描述的是由Samtec公司设计和制造的高密度双排端子组件(型号为QTH-XXX-XX-X-D-XXX)。这些组件主要用于各种电路连接,尤其是在需要高密度信号传输的应用场景中。它们可以应用于多种电子设备,包括通信设备、计算机系统、工业控制装置等领域。

    技术参数


    | 参数 | 值 |

    | 针脚数量 | 030, 060, 090, 120, 150(每行) |
    | 行间距 | 2.54 mm |
    | 针脚样式 | -01到-10 |
    | 接触面积镀层 | 3 µ'' 选择性金,雾化锡尾部,-F 选项 |
    10 µ'' 选择性金,雾化锡尾部,-L 选项 |
    30 µ'' 金接触区域,3 µ'' 金尾部,-H 选项 |
    50 µ'' 选择性金,雾化锡尾部,-C 选项 |
    | 最大推力 | -01 & -02: 6 盎司;-03 至 -10: 8 盎司 |
    | 最小接地保持力 | 1 磅 |
    | 材料 | 绝缘体:UL94V-0 黑色 LCP
    端子及地线:磷青铜 |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    这些高密度双排端子组件具有以下显著优势:
    1. 高可靠性:采用先进的接触面镀层技术,确保长期稳定的电气连接。
    2. 灵活性:可根据需求选择不同数量的针脚和不同的镀层材料,满足多样化的应用需求。
    3. 易于安装:具备多种安装选项,如对齐销、锁定夹等,使安装更加便捷高效。
    4. 优良的电气特性:信号传输速度快且稳定性好,适合高性能要求的场合。
    5. 抗腐蚀性强:选用高质量的材料,能有效抵抗恶劣环境的影响。

    应用案例和使用建议


    这些端子组件广泛应用于各种需要高密度连接的应用中,如通信基站、服务器、工业控制系统等。根据手册中提供的数据,这些组件在不同针脚数量下的电气特性均符合标准,能够保证良好的信号传输质量。
    使用建议:
    1. 确保正确的安装:安装前请确认对齐销的位置正确无误,以避免针脚损坏。
    2. 适当的清洁和维护:使用后应定期清理端子上的灰尘和杂质,以保持最佳性能。
    3. 考虑环境因素:在高温、高湿度环境下使用时,需注意端子的散热和防潮措施。

    兼容性和支持


    - 兼容性:这些端子组件与大多数标准电气连接器兼容,便于集成到现有的系统中。
    - 技术支持:Samtec公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题:在安装过程中出现对齐销未完全插入的情况。
    - 解决方案:检查对齐销位置是否正确,必要时重新安装。

    2. 问题:信号传输不稳定。
    - 解决方案:检查端子接触面是否有污物或氧化层,进行清洁处理。

    3. 问题:端子组件的保持力不足。
    - 解决方案:确认安装过程是否严格按照规范操作,检查端子的固定情况。

    总结和推荐


    综上所述,Samtec公司的高密度双排端子组件在电气特性、安装便捷性和适应性方面表现出色,适用于多种高要求的应用场景。强烈推荐用于那些需要稳定、可靠信号传输的设备中。对于正在寻找高性能电子连接解决方案的工程师和采购人员来说,这是一个理想的选择。

QTH-090-03-H-D-A-K-TR参数

参数
板上高度 10.27mm
针脚数 180pin
接合堆叠高度 11mm
触头镀层厚度 760nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
