首页  >  产品百科  >  ERF5-070-05.0-L-DV-K-TR

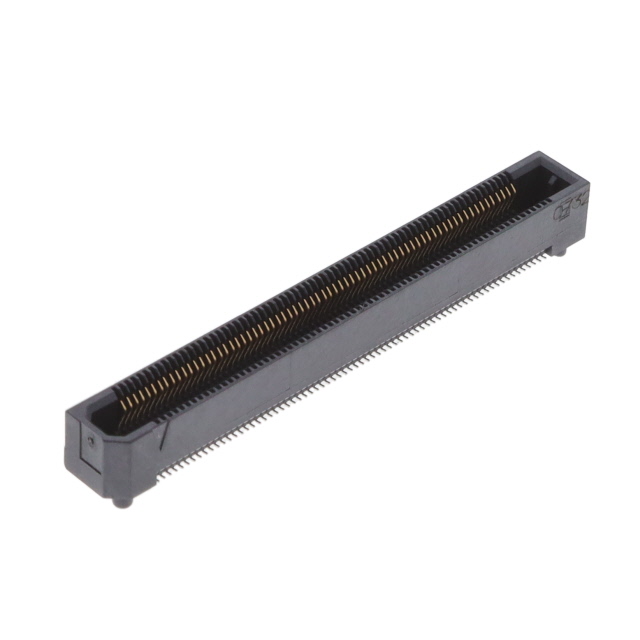

ERF5-070-05.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距140p双排排母 板对板, ERF5系列, 直角, 表面
供应商型号: 200-ERF5070050LDVKTR
供应商: Mouser
标准整包数: 1

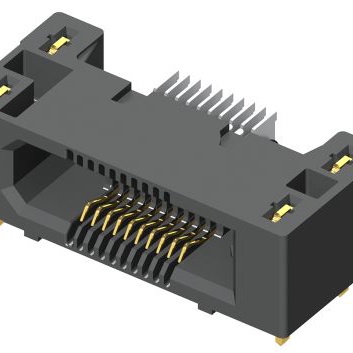

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF5-070-05.0-L-DV-K-TR

ERF5-070-05.0-L-DV-K-TR概述

    电子元器件技术手册:ERF5系列边缘速率插座装配
    本文档包含来自Samtec, Inc.的技术手册,涉及ERF5系列边缘速率插座装配的详细信息。请注意,本文档含有机密信息,并受专利权保护。任何未经授权的披露或使用均为严格禁止。

    1. 产品简介


    ERF5系列边缘速率插座装配是一种精密设计的电子元器件,主要用于高性能连接器的应用场景。该产品支持多种引脚样式和数量配置,适用于工业自动化、通信设备、计算机外围设备等领域。其独特的双垂直安装选项(-DV)使其在高密度电路板上具有良好的布局灵活性。

    2. 技术参数


    以下是ERF5系列边缘速率插座装配的主要技术规格和性能参数:
    - 引脚数量:5mm/7mm可选(具体数量见产品型号)
    - 引脚样式:标准、摩擦锁(-FL)、焊片(-WT)、锁紧机构(-L)
    - 铭金规格:10μ"选择性金镀在接触区域,哑光锡尾
    - 尺寸精度:±0.3mm
    - 接触力:最小接触推力1.6N,焊片最小推力4.45N,锁紧机构最小推力2.25N
    - 工作温度范围:暂无明确信息,但通常适合工业级应用

    3. 产品特点和优势


    ERF5系列边缘速率插座装配具有以下显著特点:
    - 双垂直安装选项,提高电路板的空间利用率
    - 选择性金镀层确保了长寿命和高可靠性
    - 各种引脚样式提供灵活的选择,以适应不同的应用需求
    - 较高的接触力保证了稳定的电气连接
    这些特点使得ERF5系列在众多应用中表现出色,尤其适用于需要高密度连接和高性能要求的场合。

    4. 应用案例和使用建议


    ERF5系列边缘速率插座装配已广泛应用于工业控制、通信系统和计算机外围设备中。例如,在工业自动化控制系统中,ERF5可以实现设备间的数据高速传输;在计算机外围设备中,它可以用于扩展存储或网络接口。
    使用建议:
    - 确保所有引脚方向正确,避免反向安装导致接触不良
    - 在焊接过程中采用适当温度控制,防止因过热损坏
    - 定期检查连接器的状态,及时更换损坏部件

    5. 兼容性和支持


    ERF5系列边缘速率插座装配与多种其他电子元器件和设备兼容。Samtec, Inc.提供详尽的技术支持,包括产品咨询、安装指南和技术维护服务。用户可以通过官方网站获取更多技术支持资源。

    6. 常见问题与解决方案


    - 问题:接触不良
    解决方案:检查引脚是否正确安装,重新焊接或更换插座
    - 问题:无法插入或拔出
    解决方案:检查插头和插座是否有灰尘或异物,清洁后重试

    7. 总结和推荐


    总体而言,ERF5系列边缘速率插座装配以其可靠性和高效能在多种应用场景中表现出色。其多种引脚样式选择、高接触力和双垂直安装选项是其主要优点。如果您的项目需要高密度连接和高性能要求,ERF5系列将是您的理想选择。强烈推荐使用ERF5系列边缘速率插座装配。

ERF5-070-05.0-L-DV-K-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Socket
间距 500μm
排数 2
触头镀层
板上高度 4.9mm
针脚数 140pin
接合堆叠高度 7mm,9mm,10mm
长*宽*高 41.8mm(长度)*4.95mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF5-070-05.0-L-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF5-070-05.0-L-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF5-070-05.0-L-DV-K-TR ERF5-070-05.0-L-DV-K-TR数据手册

ERF5-070-05.0-L-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.647 ¥ 55.7683
50+ $ 5.724 ¥ 48.0244
100+ $ 5.3676 ¥ 45.0342
250+ $ 4.8384 ¥ 40.5942
550+ $ 4.4625 ¥ 37.4404
1100+ $ 3.5595 ¥ 29.8642
库存: 536
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.76
直接购买
加入购物车
