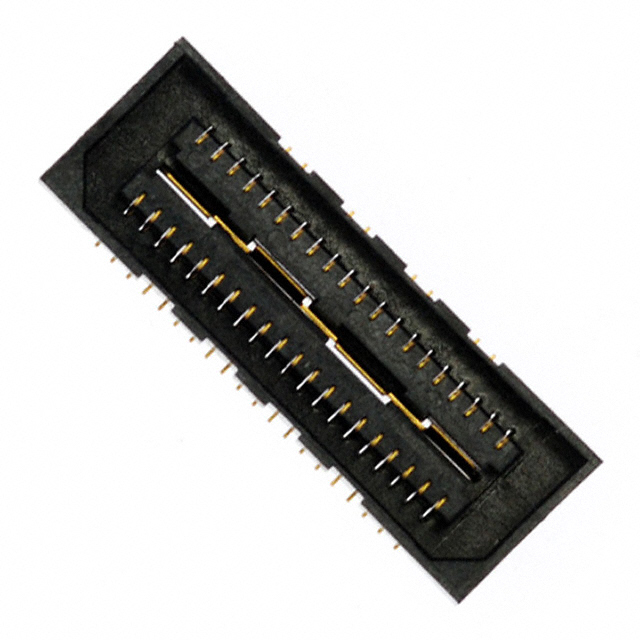

QSE-020-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 排母条, QSE系列, 直向, 表面贴装
供应商型号: 26M-QSE-020-01-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-L-D-A

QSE-020-01-L-D-A概述

    QSE-20-01-D-XX 高密度双排HSS连接器技术手册

    1. 产品简介


    QSE-20-01-D-XX 是一款高密度双排HSS(High Speed Socket)连接器,专为高速信号传输设计。其主要特点是具有多达100个位置,可选双排配置,适合多种应用场合。这款连接器在电信、数据通信、医疗设备及航空航天等领域有着广泛的应用。

    2. 技术参数


    以下是QSE-20-01-D-XX 连接器的主要技术规格和性能参数:
    - 接触位置数:最多可达100个位置(按行)
    - 安装方式:自动放置,手动放置
    - 导线规格:多种规格可供选择(例如:-01: 0.1280[3.251] 英寸)
    - 电镀选项:多种电镀材料可选(如:3µ" 选择性金在接触区,镀锡尾部)
    - 包装选项:托盘包装,带状和卷盘包装(最多60个位置)
    - 环境温度范围:适用环境温度范围宽泛(通常在-40°C至85°C之间)

    3. 产品特点和优势


    - 高密度设计:最多100个接触点,适用于空间受限的应用。
    - 多种电镀选择:提供多种电镀材料以适应不同应用需求。
    - 多种安装方式:支持自动和手动安装,提高灵活性。
    - 可靠的机械性能:确保在高速信号传输下仍然保持良好的电气性能。
    - 优良的兼容性:能够与多种设备和系统兼容,增加其实用价值。

    4. 应用案例和使用建议


    应用案例:
    - 电信设备:在电信交换机中用于高速数据传输。
    - 数据通信:在路由器和交换机中作为高速接口。
    - 医疗设备:在高端医疗成像设备中作为信号传输接口。
    - 航空航天:在卫星和其他航空航天设备中用于数据传输和信号控制。
    使用建议:
    - 优化布局:在设计电路板时要充分考虑信号路径的优化,减少电磁干扰。
    - 确保接触质量:在安装过程中需特别注意连接器的接触质量,避免虚焊现象。
    - 定期维护:在高可靠性要求的场合,应定期对连接器进行清洁和检查,确保长期稳定运行。

    5. 兼容性和支持


    QSE-20-01-D-XX 连接器与各种电子设备高度兼容,支持多种规格的导线和包装方式。厂商SAMTEC提供了详尽的技术支持文档,并且可以提供用户培训和技术咨询。

    6. 常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 检查是否选择了锁定夹具(-LC)选项,因插入力过大建议使用手动放置。

    - Q: 如何确保接触质量?
    - A: 在安装过程中,确保连接器与插座完全对齐并紧密贴合,必要时可使用专用工具辅助安装。

    7. 总结和推荐


    总体来说,QSE-20-01-D-XX是一款性能优越的高密度双排HSS连接器,具备出色的可靠性和稳定性,适合多种高要求应用。在购买和使用过程中,建议用户参考厂商提供的详细技术文档,并遵循最佳实践指南以确保性能和使用寿命。推荐在需要高密度信号传输和高可靠性的场合使用。

QSE-020-01-L-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-L-D-A QSE-020-01-L-D-A数据手册

QSE-020-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.5759
10+ ¥ 44.5764
50+ ¥ 36.2588
100+ ¥ 31.5941
库存: 133
起订量: 1 增量: 96
交货地:
最小起订量为:1
合计: ¥ 48.57
直接购买
加入购物车
