LSS-150-01-L-DV-A-K-TR

厂牌: SAMTEC
产品描述: Hermaphroditic,Non-Gendered,Self Mating 640μm 2 100pin 6mm,7mm,9mm 4.3mm 250nm 金 贴片安装 36.5mm(长度)*4.6mm(高度)
供应商型号: 200-LSS15001LDVAKTR
供应商: Mouser
标准整包数: 1

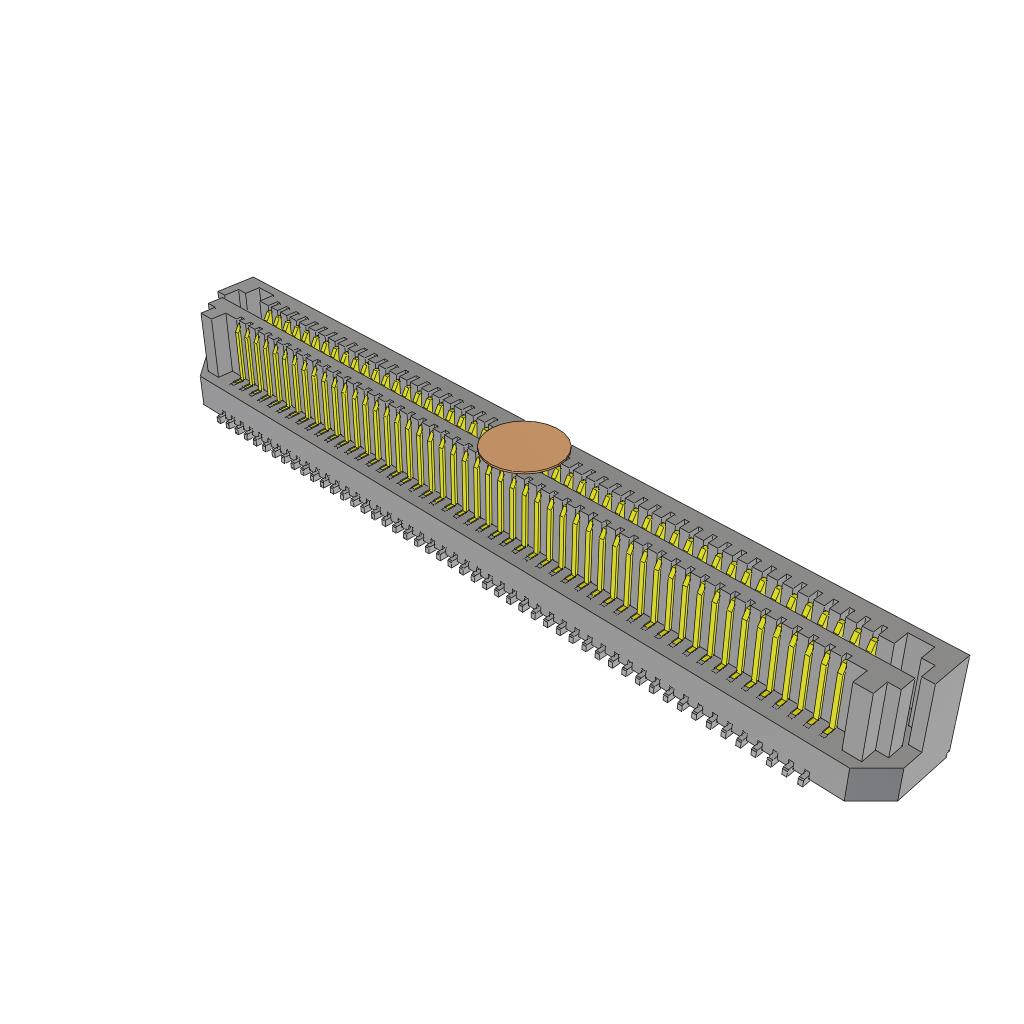

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSS-150-01-L-DV-A-K-TR

LSS-150-01-L-DV-A-K-TR概述

    # 电子元器件技术手册

    产品简介


    产品概述
    本产品为LSS-1XX-XX-XX-DV-XX-XX系列连接器,是Samtec公司出品的一款高品质电子元器件。它采用先进的设计和制造工艺,具有优异的电气性能和机械强度。LSS-1XX-XX-XX-DV-XX-XX连接器广泛应用于通信、工业控制、医疗设备等领域,是实现高速信号传输的理想选择。
    主要功能
    - 高速信号传输:支持高达3GHz的信号传输速率。
    - 高可靠性:具备出色的机械稳定性和电气性能。
    - 多种配置选项:可根据不同需求提供不同的引脚长度和镀层规格。

    技术参数


    规格型号
    | 规格型号 | 引脚长度 | 镀层规格 | 特殊功能 |

    | -01 | 3 mm | -L | 支持对齐销(-A) |
    | -02 | 6 mm | -F | 支持锁定夹(-LC) |
    | -03 | 4 mm | -H | 支持聚酰亚胺薄膜(-K) |
    工作环境
    - 温度范围:-40°C至85°C
    - 湿度范围:0%至85%
    - 最大工作电压:50V
    - 推出力:终端≥0.5磅,接触件≥0.5磅
    - 最小拔出力:带锁定夹选项的组件≥0.75磅
    性能参数
    - 连接器针数:根据具体型号可定制
    - 最大摆动范围:3毫米
    - 电气性能:适用于高频信号传输

    产品特点和优势


    独特功能
    1. 高可靠性:经过严格的测试,确保在严苛的工作环境中保持稳定的性能。
    2. 多配置选项:允许用户根据具体应用需求进行灵活配置。
    3. 易于集成:标准化的设计便于与现有系统无缝对接。
    市场竞争力
    LSS-1XX-XX-XX-DV-XX-XX系列连接器以其卓越的性能和多样化的配置选项,在市场上具有显著的竞争优势。它不仅满足了高速信号传输的要求,还能在恶劣环境下保持稳定运行,因此被广泛应用于通信、医疗、工业等多个领域。

    应用案例和使用建议


    应用场景
    LSS-1XX-XX-XX-DV-XX-XX连接器广泛应用于通信设备、工业控制系统、医疗仪器等。例如,在通信基站中,它用于实现天线与射频模块之间的信号传输;在医疗设备中,它用于高精度的信号采集和传输。
    使用建议
    1. 环境适应性:安装时应注意环境温度和湿度的变化,避免因极端环境导致的性能下降。
    2. 正确安装:确保所有组件按照制造商的指示正确安装,以充分发挥其性能。
    3. 定期检查:定期对连接器进行检查,及时更换损坏或老化部件。

    兼容性和支持


    LSS-1XX-XX-XX-DV-XX-XX系列连接器与多种电子元器件和设备具有良好的兼容性,支持各种配置选项。此外,Samtec公司提供了详尽的技术支持和售后服务,包括在线技术支持和快速响应服务,确保用户能够顺利使用产品并获得最佳体验。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何确认连接器的配置选项?
    - 答:请参阅产品手册或联系Samtec技术支持部门获取详细的配置选项信息。
    2. 问:如何正确安装锁定夹选项?
    - 答:请严格按照手册中的步骤进行安装,并确保锁定夹正确固定。
    3. 问:连接器的温湿度要求是什么?
    - 答:温度范围为-40°C至85°C,湿度范围为0%至85%。使用时请注意环境条件,避免超出此范围。

    总结和推荐


    综合评估
    LSS-1XX-XX-XX-DV-XX-XX系列连接器是一款高性能、多功能的电子元器件,具有出色的应用性能和广泛的适用范围。其优秀的电气性能和机械稳定性使其成为通信、工业控制和医疗设备领域的理想选择。
    结论
    我们强烈推荐LSS-1XX-XX-XX-DV-XX-XX系列连接器用于需要高速信号传输且要求高可靠性的应用场景。该产品不仅具备卓越的性能,还提供了灵活的配置选项和全面的技术支持,能够有效提升用户的使用体验。

LSS-150-01-L-DV-A-K-TR参数

参数
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 640μm
排数 2
触头镀层
板上高度 4.3mm
针脚数 100pin
接合堆叠高度 6mm,7mm,9mm
触头镀层厚度 250nm
长*宽*高 36.5mm(长度)*4.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSS-150-01-L-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSS-150-01-L-DV-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC LSS-150-01-L-DV-A-K-TR LSS-150-01-L-DV-A-K-TR数据手册

LSS-150-01-L-DV-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.371 ¥ 53.835
25+ $ 5.6052 ¥ 47.3639
50+ $ 5.3244 ¥ 44.9912
100+ $ 4.8492 ¥ 40.9757
575+ $ 4.1895 ¥ 35.4013
1150+ $ 3.759 ¥ 31.7636
库存: 715
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.83
