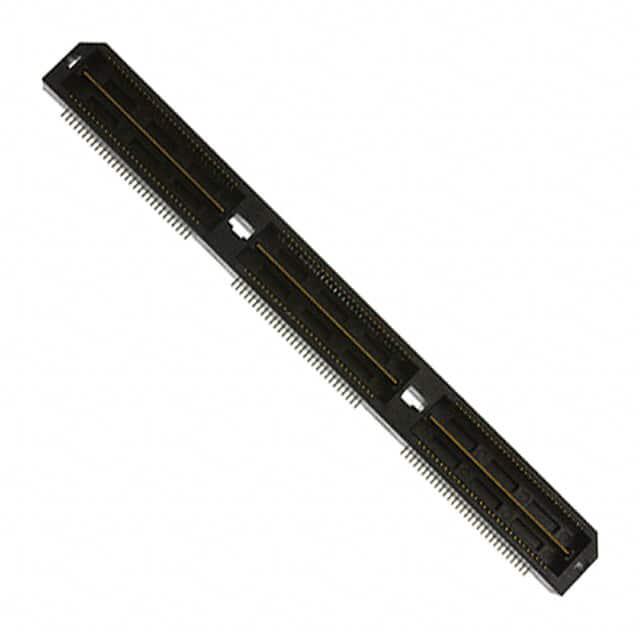

QTH-090-01-L-D-A-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 5mm 4.06mm 250nm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: SR-QTH-090-01-L-D-A-TR
供应商: 海外现货
标准整包数: 425
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-01-L-D-A-TR

QTH-090-01-L-D-A-TR概述

    电子元器件技术手册:QTH-30-XX-D-XX

    产品简介


    QTH-30-XX-D-XX是一款高密度双排垂直焊接终端组件,适用于高速数据传输及需要密集布线的应用。其广泛应用于计算机、通信设备、服务器、工业控制、医疗设备等领域,是实现高效连接的理想选择。

    技术参数


    | 参数 | 值 |

    | 插针数 | -030, -060, -090, -120, -150 |
    | 排距规格 | -D: 双排(使用QTH-30-XX-D-XX 和 QTHH-30-XX-D-XX) |
    | 镀层规格 | -F: 3µ" 选择性金,尾部为亮锡镀层
    -L: 10µ" 选择性金,尾部为亮锡镀层
    -H: 30µ" 全金,尾部为3µ"金镀层
    -C: 50µ" 选择性金,尾部为亮锡镀层 |
    | 引脚样式 | -01: .1680[4.267]
    -02: .2861[7.264]
    -03: .4043[10.269]
    -04: .6001[15.246]
    -05: .7181[18.240]
    -06: .8361[21.237]
    -07: .9542[24.237]
    -08: 1.1511[29.238]
    -09: .5224[13.269]
    -10: .5618[14.269] |
    | 封装尺寸 | 0.280 × 7.11 英寸 |
    | 最小推力 | -01 & -02: 6盎司;-03 至 -10: 8盎司 |
    | 最小接地平面保持力 | 1磅 |
    | 绝缘材料 | LCP UL94V-0,黑色 |
    | 端子和接地平面材质 | 白铜 |

    产品特点和优势


    1. 高密度连接:可实现多个引脚的紧密排列,提高空间利用率。
    2. 高性能材料:采用优质白铜和LCP材料,确保长时间稳定工作。
    3. 多种引脚选项:可根据不同应用需求选择合适的引脚样式,增强灵活性。
    4. 镀层选择丰富:提供多种镀层规格,以适应不同的环境条件和要求。
    5. 锁紧机构:具备锁定夹具,确保连接可靠性和稳定性。
    6. 多种锁定选项:如摩擦锁和Latch机构,进一步提升连接可靠性。

    应用案例和使用建议


    QTH-30-XX-D-XX在许多应用场景中得到了成功应用。例如,在服务器机柜内部的电源模块连接、工业自动化设备的信号传输、医疗设备的数据接口等方面。在使用时,建议:
    - 在高密度连接环境下优先考虑双排设计(使用-D选项),以获得更高的连接密度。
    - 根据实际应用环境选择合适的镀层规格,例如在腐蚀性环境中可选用金镀层。
    - 使用锁紧机构(如LC选项)来确保连接稳固,避免在震动环境中出现松动。
    - 考虑使用指南柱(-GP选项)以帮助正确安装和保持位置稳定。

    兼容性和支持


    QTH-30-XX-D-XX具有良好的兼容性,可以与市场上主流的电子元器件和设备进行配套使用。厂商提供了详尽的技术支持和服务,包括产品咨询、样品申请、技术支持和售后保障,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问:如何确定适合的引脚样式?
    - 答:根据实际应用场景所需的间距和高度来选择合适的引脚样式。如有疑问,可联系厂商技术支持获取指导。

    2. 问:在安装过程中出现信号质量下降怎么办?
    - 答:检查安装是否正确,特别是锁定机构是否安装到位。必要时可更换符合标准的接地平面。

    3. 问:产品在高温环境下使用会出现什么问题?
    - 答:确保使用耐热材料,如LCP UL94V-0绝缘材料。此外,建议进行严格的温度测试以确保可靠性。

    总结和推荐


    QTH-30-XX-D-XX凭借其高密度连接、灵活的配置选项和出色的性能表现,在多种应用领域展现出强大的竞争力。其在复杂环境下的稳定性和可靠性使它成为连接解决方案的优选之一。因此,我们强烈推荐此产品用于需要高效连接的应用场合。
    该产品的多种引脚样式、镀层规格以及可靠的锁定机制,使得它能够适应各种不同的应用场景。如果您正在寻找一个高品质、高性能且可靠的产品,QTH-30-XX-D-XX将是您的理想之选。

QTH-090-01-L-D-A-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 180pin
接合堆叠高度 5mm
触头镀层厚度 250nm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
