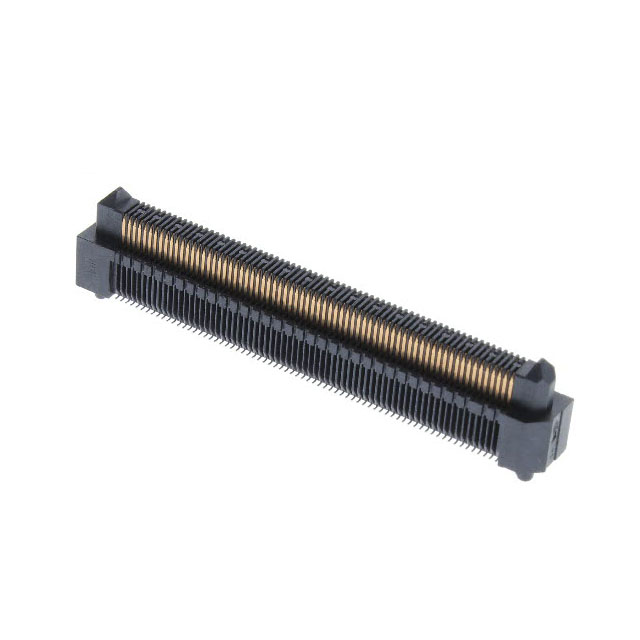

ERM5-070-02.0-L-DV-P-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 140pin 7mm,9mm 4.85mm 250nm 金 贴片安装
供应商型号: ERM5-070-02.0-L-DV-P-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM5-070-02.0-L-DV-P-TR

ERM5-070-02.0-L-DV-P-TR概述

    # 电子元器件产品技术手册:ERM5-XXX-XX.X-X-DV

    产品简介


    ERM5-XXX-XX.X-X-DV 是一种边缘速率终端组装(Edge Rate Terminal Assembly)产品,主要用于高密度连接器系统。这类产品通常应用于高速数据传输和高性能计算等领域,如服务器、数据中心、通信设备和工业自动化控制系统。

    技术参数


    基本规格
    - 位置数:每行005, 010, 020, 030, 040, 050, 060, 070, 075个引脚位置。
    - 引脚样式:2.0mm, 4.0mm, 5.0mm。
    - 镀层规范:轻选择性镀层(10 Au / 50 Ni 最小,接触部位),选择性镀层(30 Au / 50 Ni 最小,接触部位)。
    - 引脚排列:双垂直排列(Double Vertical)。
    - 带状包装选项:卷带与编带(Tape & Reel)。
    - 装配类型:摩擦锁定(Frication Lock)、焊片(Weld Tab)、锁扣(Latch)。
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色;端子材质为铍铜(BeCu)或磷青铜(Phos Bronze)。
    工作环境与电气特性
    - 最大摆动度:3°。
    - 最小推拉力:1.6N(不同引脚样式略有差异)。
    - 额定电压:未提供具体数值,但适用于多种工业标准。

    产品特点和优势


    1. 高可靠性:通过精密制造确保每个连接点的稳定性,减少信号干扰和传输延迟。
    2. 灵活性:可根据不同应用需求选择不同位置数和引脚样式,以适应各种设备配置。
    3. 易用性:带有摩擦锁定和锁扣功能,便于安装和拆卸。
    4. 耐久性:选用高质量材料,具有优良的机械强度和抗腐蚀能力。
    5. 高效集成:适合卷带与编带包装,易于批量生产和自动化组装。

    应用案例和使用建议


    应用案例
    ERM5-XXX-XX.X-X-DV 可用于构建高性能的数据中心网络,其高密度设计使其在空间受限的情况下仍能实现高效数据传输。此外,它还广泛应用于自动化控制设备中,确保稳定可靠的信号连接。
    使用建议
    1. 匹配设备:在选型时应确保其与所使用的其他组件兼容,尤其是连接器和电缆。
    2. 环境考虑:根据实际应用场景选择合适的材料和镀层,以适应不同的工作环境。
    3. 组装指导:遵循制造商提供的安装指南进行组装,以确保产品功能最大化。

    兼容性和支持


    - 兼容性:与 ERF5-XXX-XX.X-X-DV-FL 和 ERF5-XXX-XX.X-X-DV-WT 系列产品兼容。
    - 支持:提供详细的安装手册和技术支持服务。如有需要,可联系 SAMTEC 客服获取更多信息和帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 推拉力不足:
    - 解决方法:检查安装是否正确,确保连接牢固;如有必要,更换材料更为坚固的产品。
    2. 信号传输不稳定:
    - 解决方法:检查线路连接是否松动,重新焊接或更换故障部件。
    3. 无法安装摩擦锁定功能:
    - 解决方法:确认安装顺序正确,且未选择与摩擦锁定不兼容的选项(如焊片或锁扣)。

    总结和推荐


    总体而言,ERM5-XXX-XX.X-X-DV 是一款非常可靠和高效的电子元器件,适用于多种高要求的应用场景。其高密度设计、灵活的定制选项和良好的兼容性使其在市场上具有很强的竞争力。对于需要高性能连接解决方案的设计工程师来说,这是一个值得推荐的选择。
    请注意,由于此文档包含商业机密信息,未经授权不得传播或用于其他用途。所有设计、制造、复制、使用、专利权和销售权均保留给 SAMTEC, INC.

ERM5-070-02.0-L-DV-P-TR参数

参数
触头镀层
板上高度 4.85mm
针脚数 140pin
接合堆叠高度 7mm,9mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
