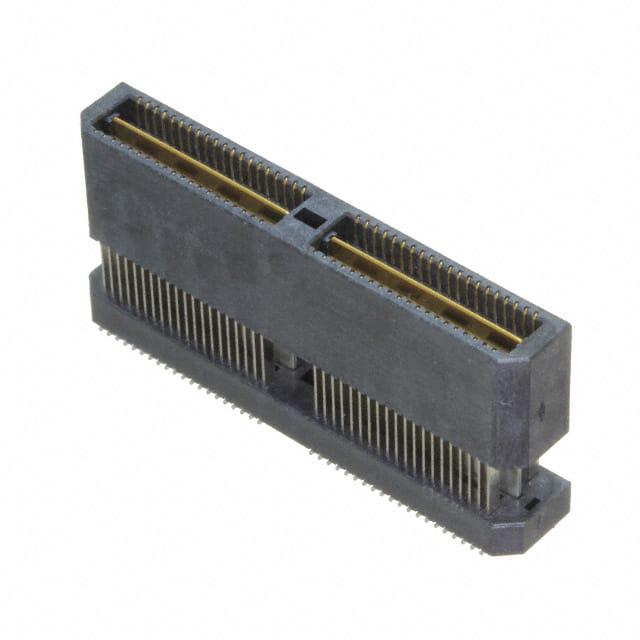

QTE-040-05-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 80pin 19mm 18.24mm 76nm 金 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 200-QTE04005FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-05-F-D-A

QTE-040-05-F-D-A概述

    # 高速接地平面连接器(QTE 系列)技术手册

    产品简介


    基本介绍
    QTE 系列是 Samtec 公司设计的一款高速接地平面连接器,旨在满足现代电子产品对高性能连接的需求。该系列产品包含多种型号,具有不同的引脚布局和材料配置,适用于需要高速信号传输和强接地能力的应用场合。QTE 系列以其高密度设计和优异的电气性能著称,在通信设备、工业自动化、医疗设备及消费电子等领域拥有广泛应用。
    主要功能
    - 高速信号传输:支持高达 1 Gbps 的数据速率。
    - 强大的接地能力:金属平面设计可提供可靠的接地保护。
    - 灵活配置:支持多种引脚数量、镀层选项以及堆叠高度选择。
    应用领域
    - 数据通信设备
    - 工业控制设备
    - 医疗监测系统
    - 消费类电子设备

    技术参数


    | 参数名称 | 规格说明 |

    | 引脚数量/行 | 单排引脚:40(-D),双排差分对:14(-D-DP) |
    | 引脚间距 | 0.80 mm (0.0315") |
    | 标准堆叠高度范围 | 5 mm 至 25 mm |
    | 材质 | 终端:磷青铜;绝缘体:液晶聚合物 |
    | 镀层 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 电流容量 | 单针:2 A(每2针供电);接地平面:23 A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最大循环次数 | 100次 |

    产品特点和优势


    独特功能
    - 金属平面设计:通过集成金属平面实现高效的电源和接地分配。
    - 高速性能:支持高达 1 Gbps 的信号传输速率,确保数据完整性。
    - 长寿命设计:采用金镀层并经过10年制造测试验证,保证长期稳定性。
    市场竞争力
    QTE 系列凭借其出色的电气性能、紧凑的设计以及高可靠性,在同类产品中占据领先地位。尤其是在需要密集连接和强大接地能力的应用场景中,QTE 系列展现出了极高的实用价值。

    应用案例和使用建议


    应用案例
    1. 数据中心交换机:利用其高速信号传输能力和可靠接地功能,提高整体系统性能。
    2. 工业机器人控制器:结合高密度连接特性,减少布线复杂度并提升效率。
    使用建议
    - 在高湿度环境中使用时,建议定期检查镀层状态以确保良好接触。
    - 对于高频率应用,优先选用镀金厚度更高的型号(如 -C 选项)以增强耐用性。

    兼容性和支持


    兼容性
    QTE 系列与 QSE 连接器完全兼容,可作为 UMPT/UMPS 的替代品用于构建灵活的两件式电源/信号解决方案。此外,还支持 EQCD、EQDP 等电缆对接方式。
    支持信息
    Samtec 提供详尽的技术文档和技术支持服务,包括在线帮助中心和专业的客服团队。客户可以访问官网 www.samtec.com 获取完整的产品资料和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现异常噪声 | 确保正确安装且无松动现象 |
    | 镀层脱落导致接触不良 | 更换镀金更厚的版本 |
    | 温度过高引起性能下降 | 优化散热设计并改善工作环境 |

    总结和推荐


    综合评估
    QTE 系列连接器以其卓越的性能、灵活性和可靠性成为高端电子设计的理想选择。无论是在信号完整性要求严格的通信设备中,还是在需要强大接地能力的工业应用中,它都表现出色。
    推荐结论
    强烈推荐 QTE 系列用于需要高性能连接和稳定接地能力的各种应用场景。其创新的设计理念和严格的质量控制流程使其成为行业内不可多得的优质产品。如果您正在寻找一款兼具速度与可靠性的连接解决方案,QTE 系列无疑是一个明智之选。

QTE-040-05-F-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 80pin
接合堆叠高度 19mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
