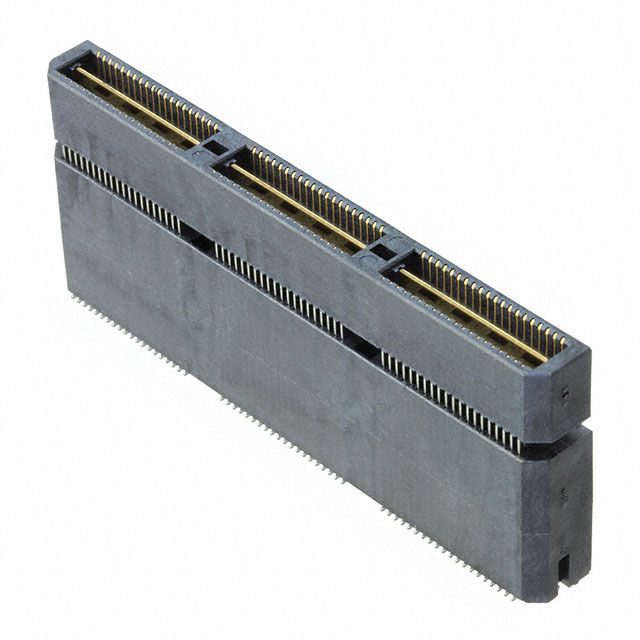

QTE-060-07-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 25mm 24.23mm 250nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 4178284
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-07-L-D-A

QTE-060-07-L-D-A概述


    产品简介


    本手册介绍了QTE系列高速双排高密度终端装配(Double Row High Speed Terminal Assembly),适用于广泛的电子产品制造和应用。该系列产品包括多种不同的选项配置,以满足各种需求。主要功能包括高速数据传输、强固的机械连接、多种镀层选择等。应用领域广泛,适用于计算机、通信设备、消费电子产品等领域。

    技术参数


    - 产品型号: QTE-XXX-XX-XXX-D-XXX-X-XX
    - 引脚数: 20, 40, 60, 80, 100(每行)
    - 引脚间距: 0.1680英寸 [4.267毫米]
    - 工作温度范围: -40°C 到 +105°C
    - 电镀规格:
    - 3μ英寸金闪镀层,尾部为镀锡铜(-F选项)
    - 10μ英寸金轻镀层,尾部为镀锡铜(-L选项)
    - 30μ英寸金重镀层,尾部为3μ英寸金(-H选项)
    - 50μ英寸选择性电解抛光金镀层,尾部为镀锡铜(-C选项)
    - 30μ英寸重选择性金镀层,尾部为锡铅镀层(-STL选项)
    - 3μ英寸闪镀选择性金镀层,尾部为锡铅镀层(-FTL选项)

    产品特点和优势


    1. 高可靠性: 通过多种电镀选择提供增强的电气和机械性能。
    2. 多样性: 多种选项配置,如锁定夹、引导销、摩擦锁等,适应不同应用场景。
    3. 高温适应性: 能够在广泛的温度范围内稳定工作,适用于严苛环境。
    4. 易用性: 简化装配过程,提高生产效率。

    应用案例和使用建议


    应用场景:
    - 用于高速数据传输的网络接口
    - 高频信号传输的无线通信设备
    - 军事和航空电子设备的高性能连接器
    使用建议:
    - 在选择电镀规格时,需根据具体应用场景进行权衡,确保镀层的长期稳定性和电气性能。
    - 在安装过程中,建议使用制造商提供的装配指南,以确保正确装配并发挥最佳性能。

    兼容性和支持


    QTE系列终端装配具有良好的兼容性,可与其他标准电子元器件无缝对接。制造商提供详尽的技术文档和装配指南,以及售后技术支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    问题1: 插入力过高,特别是带有锁定夹(-LC)的版本。
    - 解决方案: 建议手动放置所有带有锁定夹的组装件,避免自动放置导致的问题。
    问题2: 如何选择合适的电镀规格?
    - 解决方案: 根据应用场景的具体需求和环境条件选择适合的电镀规格。通常情况下,30μ英寸重选择性金镀层(-STL选项)能提供较好的耐腐蚀性和电气性能。

    总结和推荐


    QTE系列高速双排高密度终端装配是一款高性能的产品,提供了多样化的选项以满足不同应用场景的需求。其高可靠性和多样性使其成为许多应用的理想选择。强烈推荐使用此产品,特别是对于需要高性能连接和多样化配置的场景。

QTE-060-07-L-D-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 24.23mm
针脚数 120pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
