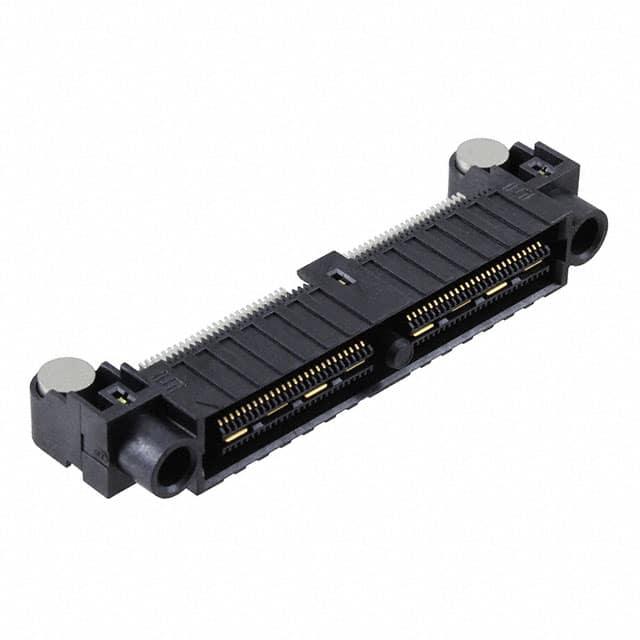

QFS-052-01-SL-D-RA

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距104p双排排母 插座, QFS系列, 直角, 表面
供应商型号: 200-QFS05201SLDRA
供应商: Mouser
标准整包数: 1

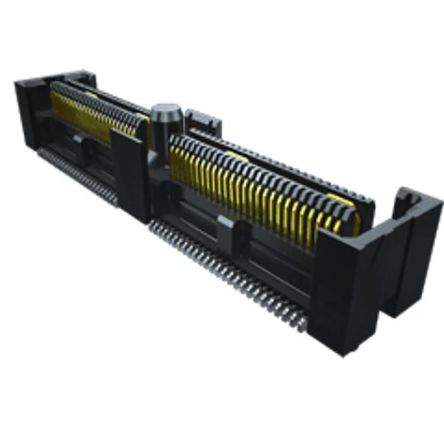

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-01-SL-D-RA

QFS-052-01-SL-D-RA概述

    QFS系列双排角插座组装件技术手册

    产品简介


    QFS系列双排角插座组装件是专为高密度连接需求设计的一种先进电子元器件。它采用了双排设计,能够在有限的空间内提供更多的连接点,适用于需要密集布线的复杂电路板设计。这种组装件广泛应用于计算机、通讯设备、工业自动化控制、汽车电子以及医疗设备等领域,确保信号传输稳定可靠。

    技术参数


    QFS系列双排角插座组装件具有以下主要技术参数:
    - 插针数量:每行可选26、52、78或104个位置(具体取决于型号)。
    - 排规格:单排或双排(例如,QFS-26-01-D-02-RA-PC4代表双排,每个排有26个位置,带4个电源引脚)。
    - 引脚样式:提供.062英寸(1.57毫米)和.093英寸(2.36毫米)两种引脚长度。
    - 安装方式:直角安装。
    - 镀层选项:包括10微英寸金加镀锡尾部、30微英寸金加镀锡尾部、10微英寸金加3微英寸金尾部、30微英寸金加3微英寸金尾部等。
    - 电源引脚:提供4个或8个电源引脚。
    - 材料:绝缘体采用黑色液晶聚合物(LCP),接触部分和接地平面采用磷青铜,配重部分采用黄铜。

    产品特点和优势


    QFS系列双排角插座组装件具有以下显著特点和优势:
    - 高密度连接:能够提供比传统连接器更高的连接密度,有效节省空间。
    - 稳定的机械和电气性能:经过严格测试,确保在恶劣环境下仍能保持信号传输的稳定性。
    - 多种引脚和镀层选项:可根据不同应用需求选择合适的引脚样式和镀层类型。
    - 兼容性强:适用于广泛的电路设计和应用领域,确保与现有系统无缝对接。
    - 高效包装:支持盘装(TRAY)、带卷和带包装(TAPE & REEL)等多种包装方式,方便客户根据自身需求选择最合适的包装形式。

    应用案例和使用建议


    QFS系列双排角插座组装件已经在多个领域得到广泛应用,以下是其中两个典型应用实例:
    - 计算机主板设计:用于连接CPU和其他关键组件,确保数据传输的高效性和可靠性。
    - 通信基站设备:用于连接天线和其他通信模块,确保信号传输质量。
    使用建议:
    - 热管理:由于连接器的紧凑性,应考虑良好的散热设计以防止过热。
    - 清洁与维护:定期检查和清理连接器,确保长期可靠运行。

    兼容性和支持


    QFS系列双排角插座组装件具备良好的兼容性,能够与各类标准电子元器件配合使用。制造商提供了全面的技术支持和服务,包括产品咨询、定制化服务和技术培训等,帮助客户解决应用过程中遇到的各种问题。

    常见问题与解决方案


    以下列出了几个常见问题及其对应的解决方案:
    - 问题:插针弯曲或损坏
    - 解决方案:正确安装时,确保连接器对准并平稳插入,避免强行操作。
    - 问题:接触不良
    - 解决方案:确保连接器的接触面干净且无异物,并进行必要的清洁处理。
    - 问题:引脚氧化
    - 解决方案:选用适当的镀层材料,并定期进行维护和清洁。

    总结和推荐


    总体来看,QFS系列双排角插座组装件以其高密度连接、稳定可靠的性能和广泛的适用性,成为众多应用领域的理想选择。无论是对于追求高性能、高密度连接的设计,还是希望提高设备整体稳定性的需求,QFS系列组装件都是一个值得信赖的解决方案。因此,我们强烈推荐此产品给那些需要在有限空间内实现高效连接的用户。

QFS-052-01-SL-D-RA参数

参数
接合堆叠高度 -
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 -
针脚数 104pin
长*宽*高 55.13mm(长度)*17.88mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-052-01-SL-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-052-01-SL-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-052-01-SL-D-RA QFS-052-01-SL-D-RA数据手册

QFS-052-01-SL-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.037 ¥ 226.6121
10+ $ 26.3196 ¥ 222.4006
24+ $ 26.3088 ¥ 222.3094
48+ $ 24.0084 ¥ 202.871
120+ $ 19.698 ¥ 166.4481
264+ $ 18.7635 ¥ 158.5516
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 226.61
直接购买
加入购物车
