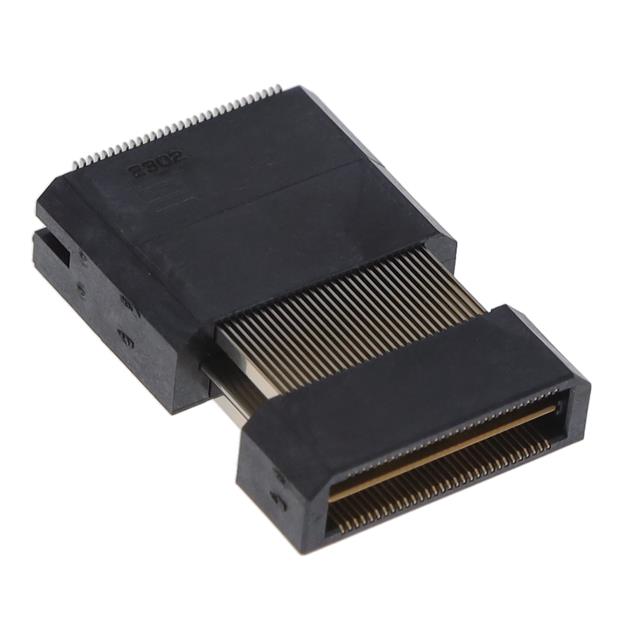

QTH-030-08-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 30mm 29.24mm 76nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 200-QTH03008FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-08-F-D-A

QTH-030-08-F-D-A概述

    电子元器件技术手册:SAMTEC终端组装件QTH-XXX-XX-X-D-XXX-XX-X-XX

    产品简介


    本技术手册详细介绍了由Samtec公司生产的QTH-XXX-XX-X-D-XXX-XX-X-XX系列双排高密度终端组装件(Double Row High Speed Terminal Assemblies)。这些组件广泛应用于各种电子系统,包括通信、计算机网络、工业自动化和医疗设备等领域。它们为系统设计者提供了一种灵活而可靠的连接解决方案,能够支持高速数据传输并保持信号完整性。

    技术参数


    - 规格和排列:
    - 引脚数:30、60、90、120、150(每行)
    - 行间距:可选择单行或双行
    - 尺寸:
    - 高度:3.94mm(±0.08mm)
    - 宽度:14.50mm(典型值)
    - 接触区域:
    - 金镀层厚度可选:3µ''、10µ''、30µ''、50µ''
    - 引脚类型:
    - 引脚长度可选:0.1680英寸至1.1511英寸
    - 引脚样式:多种选项可选,包括01至10等
    - 封装:
    - 托盘包装
    - 带式卷盘包装(最大90个位置)
    - 材料:
    - 绝缘体:UL94V-0等级LCP,黑色
    - 端子和接地平面:磷青铜

    产品特点和优势


    - 高性能:适用于高速数据传输,确保良好的信号完整性。
    - 多样化配置:支持多种引脚长度和行间距,灵活适应不同应用需求。
    - 可靠连接:提供多种锁紧机制(如摩擦锁定和锁定夹),确保连接稳定可靠。
    - 多种安装方式:提供托盘和带式卷盘两种包装方式,方便批量生产和安装。
    - 兼容性:适用于多种标准封装,易于集成到现有设计中。

    应用案例和使用建议


    - 通信设备:在路由器、交换机和基站中用于高速数据传输。
    - 工业自动化:在自动化控制系统中实现设备之间的可靠通信。
    - 医疗设备:在高精度仪器中确保数据传输的准确性。
    - 推荐安装方法:确保安装时按照制造商提供的安装指南进行操作,以避免损坏。
    - 使用建议:在需要高速传输的应用场景下,优先考虑使用带金镀层的端子,以提高电气性能。

    兼容性和支持


    - 兼容性:与标准电路板兼容,能够与多种电气设备一起使用。
    - 支持:提供详细的安装指南和技术支持,确保客户能够顺利部署和使用该产品。
    - 维修和更换:提供备件和维修服务,保障系统的长期运行稳定性。

    常见问题与解决方案


    - 问题1:无法正确安装组件。
    - 解决办法:检查安装过程是否遵循了制造商提供的指南,必要时联系技术支持。
    - 问题2:信号传输不稳定。
    - 解决办法:确认所有连接均已正确锁紧,检查是否有足够的金镀层厚度以确保电气接触良好。
    - 问题3:安装过程中出现组件损坏。
    - 解决办法:确认安装过程中使用了适当的工具和力量,避免过度施力导致组件损坏。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX-X-XX系列双排高密度终端组装件是一款高度可靠且灵活多样的连接解决方案,适用于多种高速数据传输应用场景。其多样化的配置、高性能和可靠性使其在市场上具有显著的竞争优势。我们强烈推荐此产品给需要高速、可靠连接的系统设计者。

QTH-030-08-F-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 29.24mm
针脚数 60pin
接合堆叠高度 30mm
触头镀层厚度 76nm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-08-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-08-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-08-F-D-A QTH-030-08-F-D-A数据手册

QTH-030-08-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.0885 ¥ 135.9478
10+ $ 14.6664 ¥ 123.9311
25+ $ 14.2884 ¥ 120.737
120+ $ 11.277 ¥ 95.2907
280+ $ 9.6075 ¥ 81.1834
520+ $ 8.19 ¥ 69.2055
1000+ $ 6.951 ¥ 58.736
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 135.94
