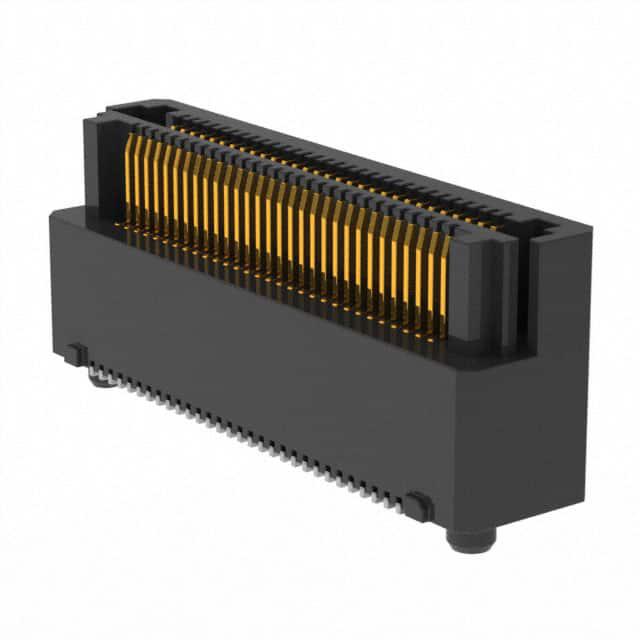

LSHM-130-06.0-F-DV-A-NKTR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, LSHM系列, 垂直, 表面
供应商型号:
供应商:
标准整包数: 0
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSHM-130-06.0-F-DV-A-NKTR

LSHM-130-06.0-F-DV-A-NKTR概述

    电子元器件产品技术手册:LSHM-1XX-XX.X-XXX-DV-A-X-X-XX

    1. 产品简介


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一款高性能的垂直连接器,适用于多种电子设备。此款连接器由终端和插座组合而成,广泛应用于通信、医疗、工业控制及消费电子等领域。它采用了优质材料,如磷青铜接触件和不锈钢屏蔽层,确保了高可靠性和良好的电气性能。

    2. 技术参数


    - 引脚数量: 5, 10, 20, 30, 40, 50
    - 尾部选项:
    - 引脚长度: -02.5, -03.0, -04.0, -06.0
    - 润滑选项: -L2.5, -L3.0, -L4.0, -L6.0
    - 电镀规格:
    - 金镀层选择: -L, -F, -S, -H, -SL
    - 钛镀层
    - 包装方式: TR (带状包装), FR (全卷带包装)
    - 屏蔽: S (带屏蔽), N (无屏蔽)
    - 其他选项: K (聚酰亚胺薄膜)

    3. 产品特点和优势


    - 高可靠性: 使用优质材料(磷青铜和不锈钢)制造,确保了长期稳定的电气性能。
    - 多样化设计: 支持不同引脚数量、尾部选项和电镀规格,满足不同应用需求。
    - 良好的互换性: 当与相同型号的连接器对接时,能够实现精准定位和可靠的信号传输。
    - 耐用性强: 设计了抗腐蚀和磨损的保护层,延长了产品的使用寿命。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备: 在高精度仪器中,用于连接各种传感器和控制板。
    - 通信设备: 在路由器和交换机中,作为数据传输接口。
    - 工业控制: 在自动化控制系统中,作为信号连接的关键部件。
    使用建议:
    - 确保正确的引脚数量和电镀规格以匹配具体应用需求。
    - 安装时应避免过度弯曲和扭曲引脚,以免影响信号传输质量。
    - 在高频应用中,建议进行详细的电磁兼容性测试以确保系统的稳定性。

    5. 兼容性和支持


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 可与多种标准电子设备和系统兼容,例如医疗设备、通信设备和工业控制设备。制造商 Samtec Inc. 提供全面的技术支持和售后服务,包括设计咨询、安装指导和故障排除服务。如有特殊需求或技术支持需求,可联系 IPG@SAMTEC.com 进行进一步沟通。

    6. 常见问题与解决方案


    - 问题: 连接器引脚容易折断。
    - 解决方案: 确保安装过程中不施加过大的外力,严格按照安装指南操作。
    - 问题: 接触电阻高。
    - 解决方案: 检查电镀质量和清洁度,确保接触面没有灰尘或氧化物。
    - 问题: 插拔次数不足。
    - 解决方案: 确保正确选择符合应用需求的引脚数量和电镀规格。

    7. 总结和推荐


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一款功能强大且可靠的连接器,具备高可靠性、多样化设计和广泛的兼容性。对于需要高性能连接解决方案的应用场景,强烈推荐使用此产品。通过专业的技术支持和细致的用户指南,Samtec Inc. 确保用户能够充分发挥产品的全部潜力。

LSHM-130-06.0-F-DV-A-NKTR参数

参数
间距 500μm
排数 2
触头镀层
板上高度 7.45mm
针脚数 60pin
接合堆叠高度 8.5mm,9mm,10mm,12mm
触头镀层厚度 76nm
类型 Hermaphroditic,Non-Gendered,Self Mating
长*宽*高 19.7mm(长度)*4.98mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSHM-130-06.0-F-DV-A-NKTR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSHM-130-06.0-F-DV-A-NKTR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC LSHM-130-06.0-F-DV-A-NKTR LSHM-130-06.0-F-DV-A-NKTR数据手册

LSHM-130-06.0-F-DV-A-NKTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
