首页  >  产品百科  >  QSH-030-01-L-D

QSH-030-01-L-D

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.5mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: CSJ-ST49075068
供应商: 海外现货
标准整包数: 1

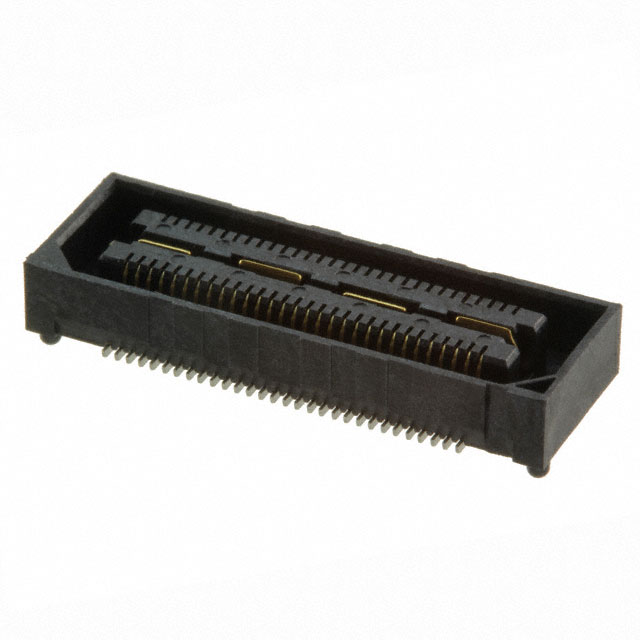

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-L-D

QSH-030-01-L-D概述


    产品简介


    产品类型:双行高密度插座组装件(Double Row High Speed Socket Assembly)
    主要功能:本产品专为高速数据传输设计,提供稳定可靠的电气连接。通过多种选项配置,满足不同应用需求。
    应用领域:广泛应用于计算机、通信设备、工业控制、航空航天等领域,特别适合需要高密度、高速度和高可靠性的应用场景。

    技术参数


    - 接触点:8oz最小接触保留力
    - 接地平面保留力:8oz最小保留力
    - 插针间距:根据具体型号而异(-030, -060, -090, -120, -150)
    - 插槽配置:单排或多排可选
    - 材料:绝缘体采用UL94V-0级LCP,黑色;接触片及接地平面采用磷青铜
    - 工作温度范围:标准温度范围未明确说明,但适用广泛
    - 插拔寿命:未明确说明,但预期满足常规应用要求
    - 引脚样式:-01: .1280[3.25]
    - 表面处理:提供多种表面处理方式(-S, -F, -L, -H, -C)

    产品特点和优势


    1. 高度可靠性:采用磷青铜材料,保证了高接触力和低电阻,使连接更加稳定。
    2. 多样化选择:提供多种插槽配置、锁紧机制及插头样式选择,以适应不同的应用场景。
    3. 兼容性强:支持多种表面处理方式,可兼容不同的应用环境和工艺要求。
    4. 设计灵活:用户可根据具体需求选择适合的配件组合,如自动放置选项、导引销等。

    应用案例和使用建议


    应用案例
    - 计算机主板:双行高密度插座组装件被用于连接CPU和其他高速组件。
    - 通信设备:适用于路由器、交换机等设备中,实现高速数据传输。
    使用建议
    - 在高湿度环境下,建议选用金含量较高的表面处理方式,提高抗腐蚀能力。
    - 高温环境下,确保良好的散热设计,避免过热损坏。

    兼容性和支持


    - 兼容性:本产品可以与多种类型的插头搭配使用,适用于各种应用环境。
    - 支持与维护:Samtec公司提供详尽的技术文档和支持服务,针对具体应用提供个性化解决方案。

    常见问题与解决方案


    1. 插拔困难:检查接触片是否损坏或变形,必要时更换新的部件。
    2. 信号干扰:确认接触点间的阻抗匹配,调整表面处理方式以减少信号干扰。
    3. 高温下性能下降:确保良好的散热措施,使用导热性能更好的材料。

    总结和推荐


    综上所述,Samtec公司的双行高密度插座组装件在设计和功能性方面均表现出色,适用于多种高性能应用场景。尽管在高温环境下的具体数据和性能表现尚未详细说明,但仍是一款值得推荐的优质电子元器件产品。建议在实际应用中结合具体需求,选择合适的配件组合以发挥其最大效能。

QSH-030-01-L-D参数

参数
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-030-01-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-L-D QSH-030-01-L-D数据手册

QSH-030-01-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.7771 ¥ 116.6916
库存: 19
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.69
直接购买
加入购物车
