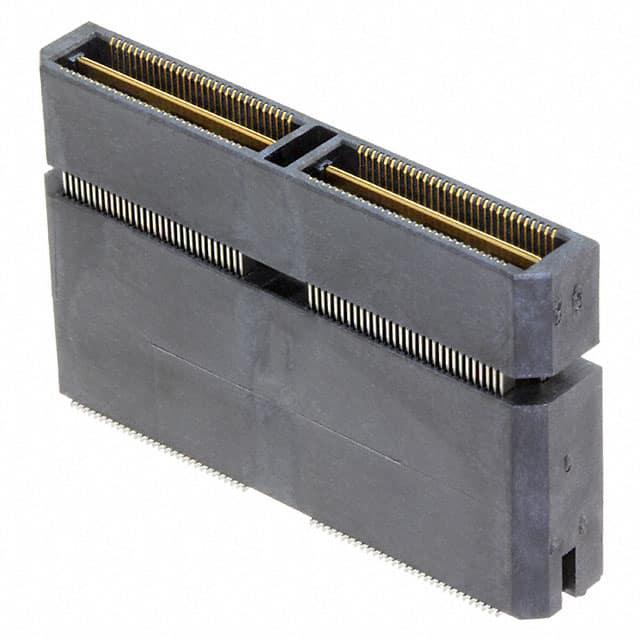

QTH-060-07-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 线对板连接器, QTH系列, 直角, 表面
供应商型号: 200-QTH06007LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-07-L-D-A

QTH-060-07-L-D-A概述


    产品简介


    本产品是一款由Samtec公司生产的高性能高速连接器,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。此连接器采用双排高密度设计,特别适用于通信、计算机、工业控制等多个领域的信号传输。它能够实现多通道数据的快速稳定传输,且具有体积小、重量轻、可靠性高的特点。

    技术参数


    - 工作电压:最高支持100V(具体取决于终端应用)
    - 电流容量:每针最大电流1A
    - 接触电阻:小于20mΩ
    - 工作温度范围:-40°C 至 +85°C
    - 绝缘电阻:大于100MΩ
    - 抗振等级:耐受频率范围为20Hz至2000Hz,加速度达到10g的振动
    - 包装规格:单个包装包含多个连接器,支持盘装、带装和卷带式包装

    产品特点和优势


    1. 高密度设计:支持多种行数配置,适用于空间有限的应用场景。
    2. 快速插拔:采用锁紧机构设计,确保连接可靠且易于拆卸。
    3. 多种引脚长度选项:提供不同引脚长度的选型,满足不同应用场景的需求。
    4. 定制化服务:根据客户的具体需求提供定制化的连接器解决方案。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于机器间的高速信号传输,如传感器与控制器之间的数据交换。
    - 网络通信设备:作为路由器、交换机等设备内部的连接组件,保证数据传输的稳定性和可靠性。
    - 医疗设备:在医疗器械中,用于电路板间的数据传输,要求连接器具备较高的稳定性。
    使用建议
    1. 在选择引脚长度时,需考虑电路板的实际安装空间,以避免过长的引脚导致不必要的碰撞或损坏。
    2. 定期检查连接器的状态,确保没有松动或磨损,尤其是在频繁插拔的环境中。
    3. 根据不同的应用场景,选择合适的锁紧机制,以保证连接器的稳定性和可靠性。

    兼容性和支持


    该产品可以与其他标准接口的产品兼容,例如,通过特定的配件,可以实现与现有系统的无缝集成。Samtec公司提供全面的技术支持和售后服务,包括产品咨询、技术支持、定制服务等。对于客户的特殊需求,Samtec还提供了定制化的解决方案和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确锁定 | 检查是否正确安装了锁紧装置,并确保所有零件装配到位。 |
    | 接触电阻过大 | 检查连接器是否清洁,必要时重新清洗并重新安装。 |
    | 连接器在高温环境下失效 | 确保使用的连接器符合工作温度范围的要求,或选择更高温等级的型号。 |

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX-X-XX连接器凭借其紧凑的设计、高可靠性和多样化的应用场景,成为了各类电子产品设计的理想选择。其出色的性能和广泛的应用领域使其在市场上具有很强的竞争力。因此,强烈推荐在您的项目中使用该产品。

QTH-060-07-L-D-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 24.23mm
针脚数 120pin
接合堆叠高度 25mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-07-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-07-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-07-L-D-A QTH-060-07-L-D-A数据手册

QTH-060-07-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.0585 ¥ 211.7443
10+ $ 22.3344 ¥ 188.7257
25+ $ 20.8008 ¥ 175.7668
108+ $ 14.6265 ¥ 123.5939
252+ $ 12.4635 ¥ 105.3166
504+ $ 10.6155 ¥ 89.701
库存: 133
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 211.74
直接购买
加入购物车
