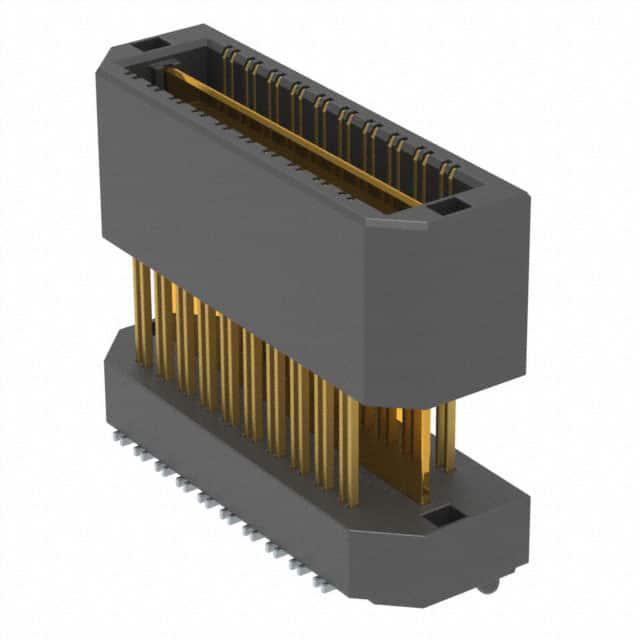

QTH-020-04-F-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 40pin 16mm 15.24mm 76nm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTH02004FDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-04-F-D-DP-A

QTH-020-04-F-D-DP-A概述


    产品简介


    本产品是Samtec公司生产的QTH系列高速差分信号终端组件,适用于多种电子应用场合。该组件采用了先进的设计理念,具有高效能传输和高可靠性,特别适用于需要高速数据传输的应用场景。QTH系列产品主要用于通信、数据中心、服务器、工业自动化、医疗设备及消费电子产品等领域,提供卓越的信号完整性及抗干扰能力。

    技术参数


    1. 尺寸规格
    - 尺寸:不同型号有不同的尺寸选择,如01, 02, 03等。
    - 行数(Row Specification):-02, -040, -060, -080, -100(每行位置数)

    2. 引脚规格
    - 引脚类型:有-01, -02, -03等不同的引脚类型。
    - 引脚长度:各引脚长度有所不同,例如-01的长度为0.1680英寸(4.267毫米)。

    3. 材料规格
    - 绝缘体材料:采用LCP UL94V-0,颜色为黑色。
    - 端子和接地平面材料:磷青铜。

    4. 包装方式
    - 包装选项:可选托盘(BLANK)、带状卷筒(-TR)或全带状卷筒(-FR)。

    5. 其他规格
    - 最小推力:对于-01和-02型,最小推力为6盎司;对于-03到-09型,最小推力为8盎司。
    - 接地平面保持力:最小保持力为1磅。
    - 最大偏移量:±0.002英寸(0.05毫米)。

    产品特点和优势


    - 高信号完整性:采用了专有的差分对设计,确保信号传输的稳定性与完整性。
    - 可靠的连接性:多重锁紧机制,提供多方位的保护和支持。
    - 丰富的选项配置:包括对齐销、锁定夹、导柱等多种配件选择,以适应不同的应用需求。
    - 广泛的兼容性:适用于多种类型的电路板,满足多样化的组装要求。

    应用案例和使用建议


    应用案例:
    QTH系列广泛应用于通信设备、服务器、计算机主板等领域。例如,在数据中心的高速数据交换应用中,这些组件可以显著提升系统的数据传输效率和稳定性。
    使用建议:
    - 环境温度:确保在使用过程中避免极端高温或低温,以免影响产品性能。
    - 清洁与保养:定期清理产品表面,保持良好的接触面清洁度,有助于延长使用寿命。
    - 正确安装:严格按照手册中的指导进行安装,特别是在使用特定附件时,如锁定夹或对齐销。

    兼容性和支持


    QTH系列组件与其他相关电子元器件具有良好的兼容性,便于集成到现有的系统中。Samtec公司提供了详尽的技术支持服务,包括在线文档、电话咨询和技术培训等,以帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:安装时出现错误定位
    - 解决方案:确保使用正确的对齐销进行安装,按照手册指示进行调整。
    2. 问题:锁紧夹无法固定
    - 解决方案:检查是否有足够的插入力,必要时可以尝试更换新的锁紧夹。
    3. 问题:接地平面保持力不足
    - 解决方案:确认所有组件均已正确安装,且没有过度偏移或弯曲的情况。

    总结和推荐


    综上所述,QTH系列高速差分信号终端组件凭借其卓越的信号完整性、可靠性和多样性配置,成为众多高端应用的理想选择。无论是在数据传输速率要求较高的应用场景中,还是在需要高度可靠连接的环境中,该系列组件均表现出色。因此,我们强烈推荐客户选用QTH系列产品以提升系统的整体性能和可靠性。

QTH-020-04-F-D-DP-A参数

参数
排数 2
触头镀层
板上高度 15.24mm
针脚数 40pin
接合堆叠高度 16mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 500μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
