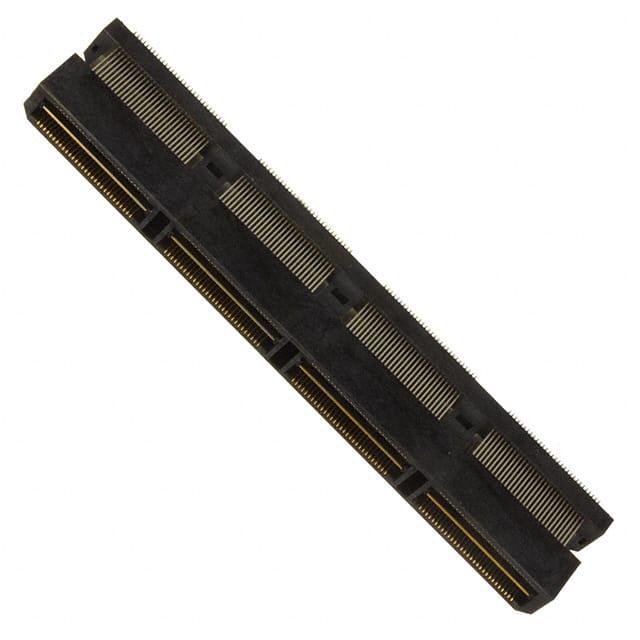

QTH-120-04-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 240pin 16mm 15.24mm 250nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 200-QTH12004LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-120-04-L-D-A

QTH-120-04-L-D-A概述

    QTH系列高密度双排高性能端子装配产品技术手册

    1. 产品简介


    QTH系列高密度双排高性能端子装配是Samtec公司推出的一款专为需要高密度连接和卓越电气性能的应用而设计的电子元器件。这些终端装配广泛应用于电信、计算机、工业自动化、消费电子及军事等领域,以提供可靠的连接解决方案。QTH系列提供多种配置选项,可以根据具体需求进行定制化选择。

    2. 技术参数


    - 规格型号: QTH-30-XX-X-D-XX
    - 针位数量: -030, -060, -090, -120, -150(每行)
    - 行间距: 1.75:1
    - 插针数量: 可达152个(取决于配置)
    - 绝缘材料: LCP UL94V-0,颜色:黑色
    - 终端材料: 镀金接触区域(3µ''、10µ''、30µ''、50µ''),尾部镀锡
    - 最大引脚长度: -09:13.269mm,-10:14.269mm
    - 最小压入力: -01和-02: 6oz,-03至-10: 8oz
    - 接地平面保持力: 最小1磅
    - 导线直径: 0.276mm至0.375mm
    - 接头高度: 2.03mm

    3. 产品特点和优势


    QTH系列具有以下显著特点和优势:
    - 高密度连接: 允许在有限空间内实现更多的信号传输通道。
    - 卓越的电气性能: 通过精细加工和特殊材料确保信号传输的稳定性和可靠性。
    - 丰富的配置选项: 提供多种接触区域电镀选项(3µ'', 10µ'', 30µ'', 50µ''),适合不同应用场景。
    - 易于安装: 锁定夹具和对准销选项简化安装过程,减少误操作的可能性。

    4. 应用案例和使用建议


    QTH系列端子装配被广泛应用于数据中心、服务器、路由器、交换机等高密度连接场合。对于高密度应用场景,建议使用锁紧夹具和对准销选项,以确保连接的稳固性。此外,在使用过程中应注意保持清洁,避免灰尘和湿气影响性能。

    5. 兼容性和支持


    QTH系列终端装配设计时考虑了与各种系统和平台的兼容性,可与多种电子元器件配套使用。Samtec公司提供详尽的技术文档和支持服务,包括产品选型指南、安装手册及售后技术支持,确保客户能够顺利集成到现有系统中。

    6. 常见问题与解决方案


    - 问题: 引脚无法正常插入?
    - 解决办法: 检查引脚长度是否符合要求,确保安装前清洁所有组件。
    - 问题: 连接不稳定?
    - 解决办法: 确认使用了锁定夹具或对准销,重新安装以确保正确就位。
    - 问题: 引脚弯曲?
    - 解决办法: 检查是否在组装过程中施加了不当力量,并适当调整工具压力。

    7. 总结和推荐


    总体而言,QTH系列高密度双排高性能端子装配凭借其出色的密度、电气性能及多样化的配置选项,在多个关键领域展示出强大的应用潜力。我们强烈推荐此系列产品给寻求可靠连接解决方案的客户。

QTH-120-04-L-D-A参数

参数
触头镀层
板上高度 15.24mm
针脚数 240pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-120-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-120-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-120-04-L-D-A QTH-120-04-L-D-A数据手册

QTH-120-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.36 ¥ 256.542
10+ $ 28.9332 ¥ 244.4855
60+ $ 26.082 ¥ 220.3929
100+ $ 22.239 ¥ 187.9195
260+ $ 18.9525 ¥ 160.1486
500+ $ 16.149 ¥ 136.4591
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 256.54
