QTE-040-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: AV-A-SATQTE04001FDAKTR
供应商: Avnet
标准整包数: 1

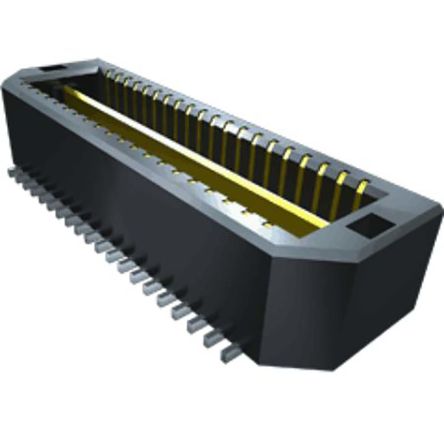

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-01-F-D-A-K-TR

QTE-040-01-F-D-A-K-TR概述


    产品简介


    本产品为QTE-20-XX-D-XX-A系列的高密度双排高温焊接端子组件。该组件由两个绝缘材料构成,具有黑色UL94V-0阻燃等级,适用于需要高性能和可靠连接的应用场合。该产品提供多种规格和选项,可用于不同的应用需求。

    技术参数


    | 参数名称 | 值 |

    | 位置数(每行) | -020, -040, -060, -080, -100 |
    | 金属材质 | 黄铜镀金/锡铅合金 |
    | 绝缘材料 | LCP,黑色,UL94V-0 |
    | 端子镀层选项 | 3µ" 金闪,10µ"金,30µ"金,50µ"金电抛光选择性金,30µ"金选择性镀金锡铅 |
    | 引脚长度选项 | 0.1680" [4.267], 0.2861" [7.267], 0.4042" [10.267], 0.6010" [15.265], 0.7190" [18.263], 0.8370" [21.260], 0.9540" [24.231], 1.1510" [29.260] |
    | 额外特性选项 | 对齐针,锁紧夹,导轨,螺丝固定,摩擦锁定,保持力选项,卡扣选项 |
    | 最小引脚保持力 | 8 OZ |
    | 最小接地平面保持力 | 1 LBF |

    产品特点和优势


    QTE-20-XX-D-XX-A系列的端子组件拥有出色的性能,能够在极端环境下保证可靠的电气连接。其具备多种可选镀层以满足不同应用需求,如金闪镀层、电抛光选择性金镀层等。此外,它还具有对齐针、锁紧夹、导轨、螺丝固定等多种附加功能,使其易于安装且具有高度稳定性。这种设计不仅提升了整体使用寿命,还能有效降低维护成本。

    应用案例和使用建议


    该系列产品常用于计算机主板、服务器、通信设备及工业自动化等领域,特别适合那些需要高密度连接和高可靠性连接的应用。例如,在服务器中,这些端子可以实现高速数据传输和信号传输;在工业自动化系统中,它们能够确保控制信号的安全稳定传递。使用时,建议结合实际应用场景选择合适的引脚长度和镀层类型,以达到最佳效果。对于自动组装设备,要注意避免使用带有锁紧夹的版本,因为插入力较高,可能会影响自动装配的效果。

    兼容性和支持


    该端子组件兼容各种工业标准插头和插座,能广泛应用于不同制造商的产品中。制造商提供全面的技术支持,包括安装指南、维修手册和技术文档等,确保客户在使用过程中获得最大便利。此外,公司还提供定制化服务,可根据客户需求调整尺寸和规格,满足更多个性化需求。

    常见问题与解决方案


    1. 问题:插入力过高导致无法正常使用
    - 解决方案:检查是否选择了带有锁紧夹的版本。如果确实需要使用锁紧夹,则建议采用手动放置方式,以减少对自动装配的影响。
    2. 问题:无法确认镀层选项是否符合要求
    - 解决方案:参考技术手册中的镀层规格表,根据应用需求选择合适的镀层。如有疑问,可联系制造商获取技术支持。
    3. 问题:接地平面保持力不足
    - 解决方案:确认所选型号符合最小接地平面保持力要求。若不符合,考虑更换更合适的产品型号。

    总结和推荐


    总体而言,QTE-20-XX-D-XX-A系列的高密度双排高温焊接端子组件是一款性能卓越、用途广泛的电子元器件产品。无论是工业自动化还是高端通信设备,它都能提供可靠稳定的电气连接,且具备良好的兼容性和多种镀层选择,非常适合作为关键部件使用。基于以上优势,强烈推荐这一系列的产品用于各类需要高可靠性的应用场合。

QTE-040-01-F-D-A-K-TR参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 76nm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-01-F-D-A-K-TR QTE-040-01-F-D-A-K-TR数据手册

QTE-040-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14+ $ 13.1597 ¥ 116.4633
42+ $ 13.0453 ¥ 115.4506
库存: 50
起订量: 14 增量: 1
交货地:
最小起订量为:14
合计: ¥ 1630.48
