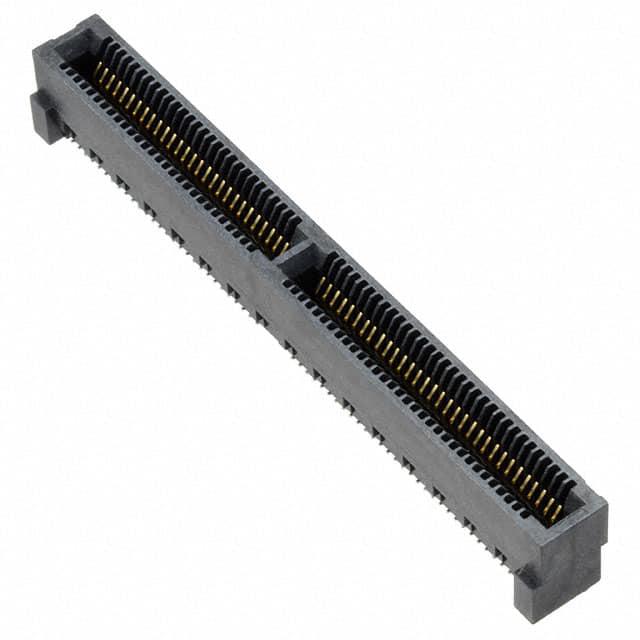

HSEC8-160-01-S-DV-A-K

产品分类: 卡边缘连接器 - 外壳
厂牌: SAMTEC
产品描述: Conn Card Edge SKT 120 POS 0.8mm Solder ST SMD EDGE RATE™ Tray
供应商型号: 3655482
供应商: 海外现货
标准整包数: 1
SAMTEC 卡边缘连接器 - 外壳 HSEC8-160-01-S-DV-A-K

HSEC8-160-01-S-DV-A-K概述


    产品简介


    本产品是SAMTEC公司生产的一种高速边缘卡连接器,型号为HSEC8-1XXX-XX-XX-DV-X-XX-X-XX。这种连接器广泛应用于各种电子设备中,如通信设备、计算机主板、工业控制系统等领域。它采用双垂直设计,能够提供稳定的电气连接和机械支撑,确保在高密度应用场景下的可靠性和耐用性。

    技术参数


    - 尺寸:卡片厚度可选1.57mm(0.062英寸)和2.36mm(0.093英寸),每行可容纳10至100个位置,以10为增量。
    - 材质:绝缘体为液晶聚合物(LCP),接触材料为铍铜(BeCu)。
    - 镀层选项:可选择30微英寸选择性金接触区及无铅锡尾部镀层(SM)、3微英寸金接触区及30微英寸金尾部镀层(H)、轻型选择性金接触区及无铅锡尾部镀层(L)、10微英寸轻型选择性金接触区及无铅锡尾部镀层(PE)。
    - 包装:可通过TR(带卷式包装)、FR(满卷式包装)或TRAY(托盘式包装)进行包装。
    - 其他选项:可选配的附加功能包括对齐针(-A)、锁定板(-BL)、导向轨(-GR)、焊片(-WT)、常规锁(-L)、ECDP锁(-L2)、穿孔(-PE)。

    产品特点和优势


    1. 双垂直设计:保证了高密度连接的同时保持稳定可靠的电气和机械性能。
    2. 多种镀层选择:适应不同应用场景的需求,提供更长的使用寿命和更高的可靠性。
    3. 丰富的配置选项:用户可以根据具体需求选择不同的配置选项,实现高度定制化。
    4. 优良的兼容性:广泛适用于各类电子产品,提供多种安装方式,便于集成。

    应用案例和使用建议


    该连接器适用于需要高密度连接的应用场合,例如数据中心、网络交换机、服务器、工业控制设备等。使用时应注意确保与匹配的边缘卡具有适当的间隙,且导电部位具备良好的电接触性能。在设计过程中,可以考虑增加保护措施,避免因不当操作导致的短路或过热现象。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,可以轻松地集成到现有的系统中。SAMTEC公司提供了详细的使用手册和技术支持,包括定制化服务,以满足客户的特殊需求。对于使用过程中可能遇到的问题,客户可以通过官方网站获取详尽的技术文档和支持资源。

    常见问题与解决方案


    1. 问题:连接器在组装过程中出现插针弯曲。
    解决方法:在组装前确保边缘卡的引脚符合要求的规格和公差,使用适当的工具和力度进行操作,避免过度弯曲。
    2. 问题:连接器接触电阻过高。
    解决方法:检查接触面是否清洁,必要时重新镀金,确保所有连接件正确安装并符合制造商的规范。
    3. 问题:插拔时发生卡顿。
    解决方法:检查各部件是否损坏,确保正确的安装顺序,必要时更换损坏部件。

    总结和推荐


    总体而言,HSEC8-1XXX-XX-XX-DV-X-XX-X-XX连接器是一款性能优异、多功能和高灵活性的产品,非常适合用于高密度连接需求的场景。其强大的兼容性和多种配置选项使其在市场上具有很强的竞争力。对于需要高性能连接器的电子设备制造商来说,这款产品是一个非常值得推荐的选择。

HSEC8-160-01-S-DV-A-K参数

参数
长*宽*高 52.6mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-160-01-S-DV-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-160-01-S-DV-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 外壳 SAMTEC HSEC8-160-01-S-DV-A-K HSEC8-160-01-S-DV-A-K数据手册

HSEC8-160-01-S-DV-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
