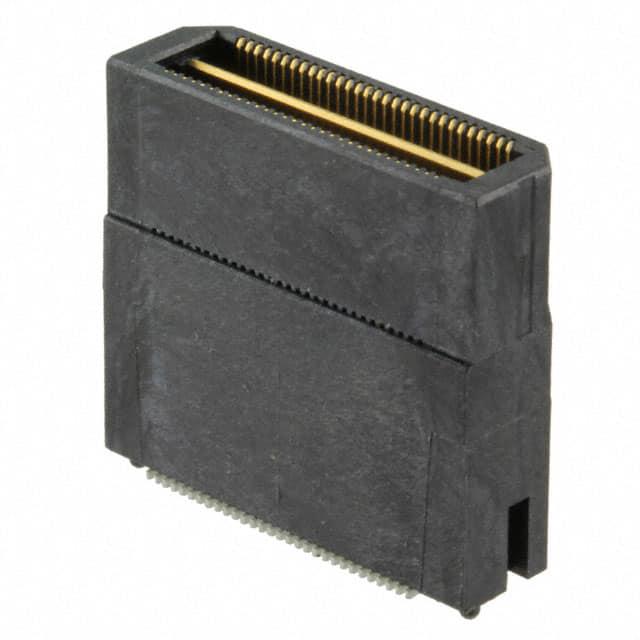

QTH-030-05-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 3551215
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-05-L-D-A

QTH-030-05-L-D-A概述


    产品简介


    本产品是Samtec公司生产的QTH系列高密度双排引脚插座,广泛应用于通信设备、计算机、工业自动化、消费电子产品等领域。QTH系列以其高密度和可靠性著称,能够在紧凑的空间内实现高效的电气连接,适用于需要大量信号传输的应用场景。

    技术参数


    - 引脚数:每行可配置的引脚数包括30、60、90、120、150(可根据要求提供其他数量)。
    - 行间距:双排,行间距可定制。
    - 引脚规格:包括不同长度的引脚选项,长度范围为0.168英寸至1.1511英寸。
    - 镀层选择:支持金选镀层、锡金复合镀层等多种选择。
    - 电气特性:最大推力6盎司(对于-01和-02引脚),最大地面保留力为1磅。
    - 材料:绝缘体采用LCP UL94V-0材料,颜色为黑色;端子和接地平面采用磷青铜。
    - 封装选项:可选择盘装、带装和卷带,方便自动化生产和处理。
    - 工作环境:适应各种环境条件,具体参数参见手册。

    产品特点和优势


    QTH系列高密度双排引脚插座具有以下显著特点:
    1. 高密度设计:能够在一个相对紧凑的空间内集成更多的引脚,满足多通道信号传输需求。
    2. 可靠的电气连接:通过先进的镀层技术和机械结构设计,确保了长期稳定的电气性能。
    3. 丰富的定制化选项:用户可以根据需求选择不同的引脚规格、镀层类型和包装方式,灵活性高。
    4. 耐用性强:采用了高强度材料,耐磨损,使用寿命长。
    5. 易于安装和维护:友好的安装设计使得产品可以轻松安装,并且易于更换。

    应用案例和使用建议


    应用案例
    QTH系列插座广泛应用于多种电子设备中,例如服务器、交换机、路由器、打印机等。这些设备通常需要高速数据传输和稳定可靠的电源连接,QTH系列插座凭借其高密度设计和优异的电气性能,成为理想的解决方案。
    使用建议
    1. 正确选择引脚数和镀层:根据实际应用场景选择合适的引脚数和镀层类型,以确保最佳的电气性能。
    2. 注意安装环境:尽量避免高温、高湿和强电磁干扰环境,以延长产品的使用寿命。
    3. 保持清洁:定期清理插座内部灰尘,避免接触不良现象发生。
    4. 合理布局:在设计电路时要充分考虑信号线和电源线的走线,避免相互干扰。

    兼容性和支持


    QTH系列插座具有良好的兼容性,可与其他标准电子元件和设备配合使用。Samtec公司提供了全面的技术支持服务,包括产品咨询、设计指导和技术培训等,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问:安装过程中如何防止引脚损坏?
    答:安装前请检查引脚是否有变形或损坏,如果发现损坏应及时更换新件。安装时动作要轻柔,避免用力过猛导致引脚弯曲或断裂。

    2. 问:如何解决信号传输不稳定的问题?
    答:首先检查引脚是否松动或氧化,如存在问题应及时进行紧固或清洁处理。若仍无法解决问题,请联系技术支持获取进一步帮助。
    3. 问:如何确认产品的电性能是否符合标准?
    答:可以通过使用专业的测试仪器进行电气性能检测,例如阻抗测试仪和电压测试仪等,以确保产品符合相关标准要求。

    总结和推荐


    QTH系列高密度双排引脚插座凭借其独特的设计理念和卓越的电气性能,在电子设备连接领域表现出色。无论是从技术规格还是实际应用效果来看,它都是一款值得信赖的产品。建议在需要高效可靠连接的应用场景中优先选用此系列产品。

QTH-030-05-L-D-A参数

参数
排数 2
触头镀层
板上高度 18.24mm
针脚数 60pin
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
