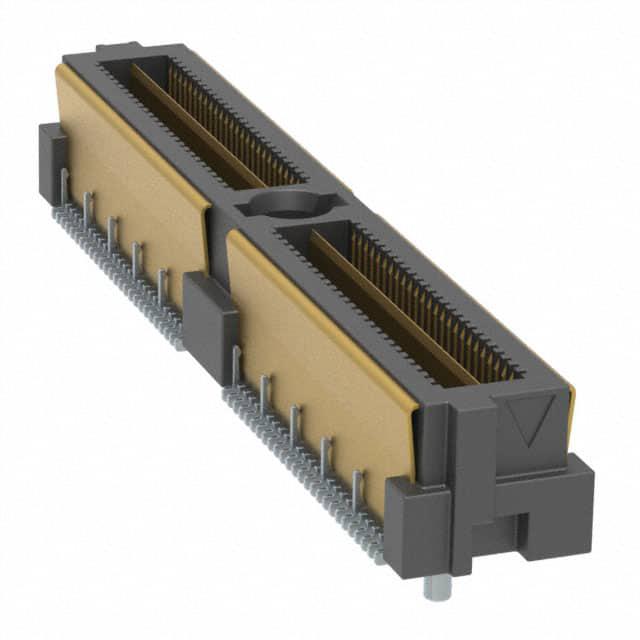

QMSS-052-06.75-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 104pin 11mm 6.73mm 250nm 金 SMD,P=0.64mm 贴片安装 42.17mm(长度)*7.52mm(高度)
供应商型号: UA-QMSS-052-06.75-L-D-A-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMSS-052-06.75-L-D-A-K

QMSS-052-06.75-L-D-A-K概述


    产品简介


    本文介绍的是QFSS和QMSS系列的高速板对板连接器,它们广泛应用于计算机、电信设备、工业自动化系统以及其他需要高可靠性连接的应用场景。QFSS和QMSS连接器通过提供可靠的数据传输路径,确保了信号的完整性和系统的稳定性。这些连接器的设计目标是满足高速信号和电源需求的同时,还能保持紧凑的尺寸和较高的性价比。

    技术参数


    以下是QFSS和QMSS连接器的关键技术参数:
    - Pin布局:
    - QFSS: 每行针数为18或36,每块最多52个针,其中40个用于信号,12个用于屏蔽接地。
    - QMSS: 每行针数为20或42,每块最多52个针,同样包含40个信号针和12个屏蔽接地针。

    - Pin排列选项:
    - QFSS: 支持单端(Single-Ended)和差分(Differential Pair)。
    - QMSS: 支持单端(Single-Ended)、差分(Differential Pair)及4个电源针/端(–PC4 Option)。
    - Pin长度选项:
    - QFSS: 26、52、78(毫米)
    - QMSS: 26、52、78(毫米)
    - 镀层选项:
    - 金层(Au):0.25微米
    - 锡层(Tin):50微米镍底层
    - 电气特性:
    - 电压额定值:300VAC
    - 工作温度范围:-55°C至+125°C
    - 工艺要求:
    - 铅自由焊锡:支持
    - SMT贴装引脚共面性:最大0.10mm(0.004英寸)

    产品特点和优势


    - 高密度布线:采用高密度针排列,节省空间同时提高信号完整性。
    - 可靠的信号传输:设计用于高速信号传输,确保稳定可靠的连接。
    - 温度适应性强:宽泛的工作温度范围(-55°C至+125°C),适用于各种环境条件。
    - 多样化的镀层选项:提供不同的镀层材料选择以满足特定的应用需求。

    应用案例和使用建议


    应用案例
    QMSS和QFSS连接器在多种工业环境中都有广泛应用,如计算机服务器机柜、电信基站、工业自动化控制单元等。例如,在数据中心中,它们被用来连接主板和各类扩展卡,确保高效的数据传输和管理。
    使用建议
    - 正确选择Pin排列方式:根据具体应用场景选择单端还是差分模式,以最大化信号完整性和稳定性。
    - 注意焊接和组装过程:使用适当的焊接工艺和设备以确保良好的焊接效果和长时间的使用寿命。

    兼容性和支持


    - 与其它电子元件的兼容性:QFSS和QMSS系列连接器可与其他标准电子元件轻松集成。
    - 制造商支持:Samtec公司提供详尽的技术文档和支持服务,包括在线资源和直接联系的技术支持团队。

    常见问题与解决方案


    - Q: 如何处理引脚弯曲问题?
    - A: 确保在安装过程中使用正确的工具和技术,避免过度弯曲或损坏引脚。如果引脚弯曲,可以尝试轻微调整或更换受损部件。
    - Q: 连接器焊接后出现虚焊怎么办?
    - A: 检查焊接温度和时间,确保符合制造商推荐的标准。必要时,重新焊接以确保良好接触。

    总结和推荐


    总体来看,QFSS和QMSS系列连接器具备高性能和高可靠性,特别适合需要紧凑设计和高速数据传输的应用场合。无论是数据中心、电信网络还是工业自动化领域,这些连接器都能展现出色的表现。强烈推荐在上述应用场景中使用QFSS和QMSS系列连接器,它们能够显著提升系统性能和稳定性。

QMSS-052-06.75-L-D-A-K参数

参数
板上高度 6.73mm
针脚数 104pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
长*宽*高 42.17mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMSS-052-06.75-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMSS-052-06.75-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMSS-052-06.75-L-D-A-K QMSS-052-06.75-L-D-A-K数据手册

QMSS-052-06.75-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
