QTH-030-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 26M-QTH-030-01-L-D-A
供应商: 云汉优选
标准整包数: 1

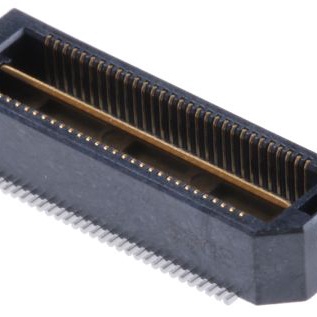

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-01-L-D-A

QTH-030-01-L-D-A概述


    产品简介


    本文将介绍一种名为QTH-30-XX-X-D-XX的双排高密度终端装配产品。这种组件是用于各类电子设备的关键部件,具备多行位和多种安装选项,能够满足多样化的应用场景需求。主要应用领域包括通信设备、计算机、工业控制设备等。

    技术参数


    - 引脚数量:可选每行30个位置(取决于具体型号)。
    - 行数规格:单行、双行(需使用QTH-30-XX-D-XX和QTHH-30-XX-D-XX组合)。
    - 表面处理:
    - 3 μinch选择性金接触区,锡铜尾部镀层(T-1SXX-XX-F & T-1GXX-XX-F)
    - 10 μinch选择性金接触区,锡铜尾部镀层(T-1SXX-XX-L & T-1GXX-XX-L)
    - 30 μinch金接触区,3 μinch金尾部镀层(T-1SXX-XX-H & T-1GXX-XX-G)
    - 50 μinch选择性金接触区,锡铜尾部镀层(T-1SXX-XX-C & T-1GXX-XX-L)
    - 引脚样式:
    - -01: 4.267 mm
    - -02: 7.264 mm
    - -03: 10.269 mm
    - -04: 15.246 mm
    - -05: 18.240 mm
    - -06: 21.237 mm
    - -07: 24.237 mm
    - -08: 29.238 mm
    - -09: 13.269 mm
    - -10: 14.269 mm
    - 包装方式:标准托盘、带卷式包装(最大90个位置,含聚酰亚胺薄膜垫片),全卷带包装(仅限90个位置,含聚酰亚胺薄膜垫片)

    产品特点和优势


    QTH-30-XX-X-D-XX系列具有以下显著特点和优势:
    - 高密度连接:能够实现更高密度的连接,提高单位面积上的信号传输效率。
    - 多种引脚样式:支持不同的引脚样式以适应不同应用场合的需求。
    - 多重表面处理选项:提供多种镀层选择,确保不同环境下的稳定性和可靠性。
    - 多功能配置:包含多种配件选项,如锁定机构、对准销和摩擦锁,增强了连接的安全性和稳定性。

    应用案例和使用建议


    该产品广泛应用于通信基站、数据中心和工业控制系统中。对于需要高度可靠连接的场景,建议使用具备额外锁定机制(如锁紧夹)的产品。在设计时应注意正确放置对准销,确保装配过程中定位准确无误。

    兼容性和支持


    QTH-30-XX-X-D-XX系列产品与相应的QSH-D-GP相匹配,但不支持QSH-D-RA-GP选项。客户可通过制造商提供的技术支持获取进一步的使用指导和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中发现推力不足 | 检查是否选择了正确的引脚样式,确保符合最小推力要求。|
    | 连接后出现松动现象 | 确认锁紧机制安装到位,并检查是否有足够的安装扭矩。|

    总结和推荐


    综上所述,QTH-30-XX-X-D-XX系列是一款高性能、高可靠性的终端装配产品。它凭借其独特的特点和多功能配置,在多个领域展示了强大的应用潜力。因此,我们强烈推荐在需要高密度连接和多种安装选项的应用场景中采用此产品。

QTH-030-01-L-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 250nm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-030-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-01-L-D-A QTH-030-01-L-D-A数据手册

QTH-030-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 58.6667
10+ ¥ 43.9206
50+ ¥ 37.3529
96+ ¥ 33.7297
库存: 156
起订量: 1 增量: 96
交货地:
最小起订量为:1
合计: ¥ 58.66
