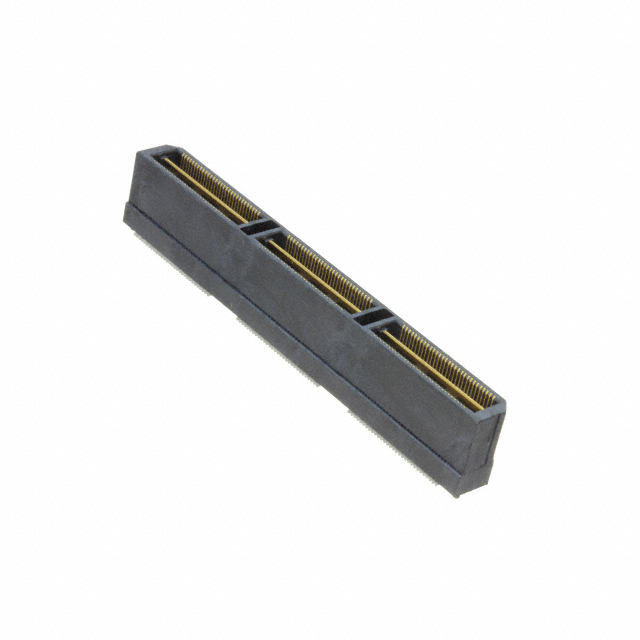

QTH-090-03-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: QTH-090-03-L-D-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-03-L-D-A

QTH-090-03-L-D-A概述


    产品简介


    本文档介绍的是由Samtec公司生产的QTH系列双排高密度终端组件(Double Row High Speed Terminal Assembly)。这种电子元器件广泛应用于多种高科技领域,如通讯设备、工业自动化系统以及计算机网络系统中。QTH系列的主要功能在于提供可靠的电连接解决方案,以确保各种设备间的高效通信。

    技术参数


    以下是QTH系列产品的关键技术参数:
    - 位置数:支持-030, -060, -090, -120, -150(每行)
    - 行间距:-03, -06, -09, -12, -15, -20 mm(具体取决于型号)
    - 电镀规格:
    - -F:接触区选择性金电镀,尾部为锡镍电镀
    - -L:接触区选择性金电镀,尾部为锡镍电镀(厚度不同)
    - -H:接触区全金电镀,尾部为金电镀
    - -C:接触区选择性金电镀,尾部为锡镍电镀
    - 导线样式:
    - -01: 4.267 mm
    - -02: 7.264 mm
    - -03: 10.269 mm
    - -04: 15.246 mm
    - -05: 18.240 mm
    - -06: 21.237 mm
    - -07: 24.237 mm
    - -08: 29.238 mm
    - -09: 13.269 mm
    - -10: 14.269 mm
    - 包装方式:
    - TR: 带与盘(最多90个位置)
    - FR: 完整盘(最多90个位置)

    产品特点和优势


    QTH系列终端组件具备以下显著特点和优势:
    - 可靠性高:适用于多种严苛环境下的高可靠连接需求。
    - 设计灵活:可选择不同的电镀和导线样式,以满足不同应用场景的需求。
    - 易于装配:提供多种安装选项,如锁定夹具和导向柱,方便自动化生产。
    - 环保材料:采用UL94V-0级阻燃材料,确保安全使用。

    应用案例和使用建议


    应用案例
    - 通讯设备:QTH系列在基站天线设备中用于高速信号传输。
    - 工业自动化:用于各类工业控制设备的互连,确保数据传输的稳定性和可靠性。
    - 计算机网络:在网络交换机和路由器中作为关键的连接组件。
    使用建议
    - 环境适应性:由于该产品可在较宽的工作温度范围内使用,因此特别适合户外或工业环境部署。
    - 热管理:建议在高负载应用中注意散热设计,避免因过热导致性能下降。

    兼容性和支持


    QTH系列产品具有良好的兼容性,能够与其他标准组件无缝对接。同时,Samtec公司提供了全面的技术支持和售后服务,包括产品咨询、技术支持和快速维修服务,以确保客户能够在整个产品生命周期内获得最佳体验。

    常见问题与解决方案


    1. 问题:产品安装时遇到导线对齐困难。
    - 解决方案:建议使用导向柱(GP选项)辅助安装,以提高精确度。
    2. 问题:接头间出现松动现象。
    - 解决方案:检查是否正确选择了锁定夹具(LC选项),并按照说明书进行正确的安装步骤。

    总结和推荐


    QTH系列终端组件凭借其出色的性能和可靠性,在多个领域展示了卓越的应用表现。其丰富的配置选项和强大的支持服务使其成为众多行业用户的理想选择。鉴于其在实际应用中的优异表现,强烈推荐该产品给需要高可靠性的电子工程项目。

QTH-090-03-L-D-A参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 180pin
接合堆叠高度 11mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
