首页  >  产品百科  >  QTH-020-01-L-D-DP-A-K

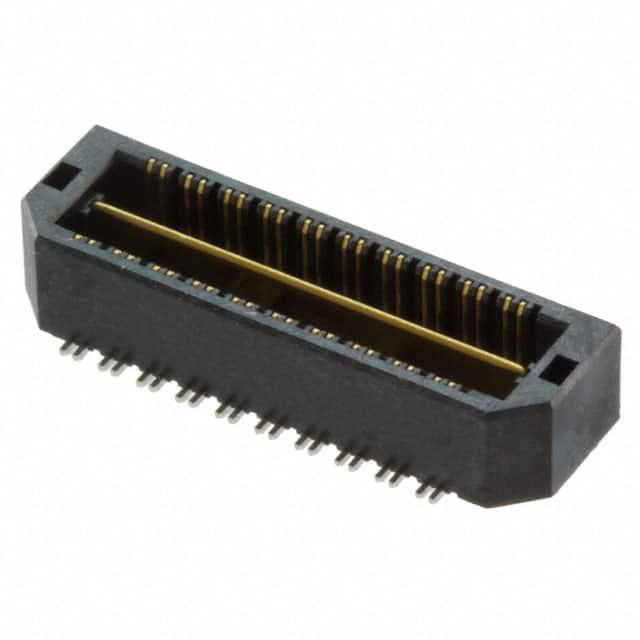

QTH-020-01-L-D-DP-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 3748242
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-01-L-D-DP-A-K

QTH-020-01-L-D-DP-A-K概述


    产品简介




    产品名称:QTH-30-XX-D-XX-A
    产品类型:高密度差分对终端连接器
    主要功能:适用于高速数据传输的差分信号互连,具有高可靠性和稳定性。
    应用领域:广泛应用于电信、网络通信、服务器、存储设备及工业自动化等领域。


    技术参数




    - 额定电压:最高可承受3µ"金接触区的电压
    - 电流承载能力:视具体型号而定,范围约为0.5A~2.5A
    - 接触电阻:小于20mΩ
    - 耐压强度:最小值为1000VAC/分钟
    - 工作温度范围:-40°C ~ +85°C
    - 引脚间距:0.1680英寸(4.267mm)到1.1511英寸(29.238mm)
    - 引脚数量:支持20, 40, 60, 80, 100个引脚(每行)


    产品特点和优势




    - 高密度设计:能够在有限空间内提供更多的引脚数量,提高数据传输效率。
    - 可靠的锁定机制:具备多种选项,如自动放置锁定装置、手动锁定装置等,确保连接器的稳定性和可靠性。
    - 多功能配置:可选择性地添加不同功能的附件,例如摩擦锁、对齐销、导电柱等,以适应不同的应用需求。
    - 材料优良:采用优质材料,如磷青铜、黑色LCP绝缘体,确保长期使用的耐用性和稳定性。
    - 广泛适用:适用于广泛的温度范围,适应各种恶劣环境。


    应用案例和使用建议




    - 电信领域:在电信设备中,如光模块和光纤交换机,需要高密度且稳定的连接器,以确保高速数据传输的可靠性。
    - 工业自动化:在自动化生产线中,需要高可靠性的连接器来实现机器间的高速通信和控制信号传输。
    - 使用建议:建议用户在安装时严格按照手册中的要求进行操作,特别是对于引脚间距和安装方向。在某些高温环境下,可以考虑使用耐高温材料以提高可靠性。


    兼容性和支持




    - 兼容性:该连接器能够与各种标准引脚尺寸的电路板兼容,方便集成和安装。
    - 技术支持:制造商提供详尽的技术支持文档,并有专业的技术支持团队随时准备解答用户的问题,确保用户能够正确使用和维护该产品。


    常见问题与解决方案




    1. 问题:连接器在长时间使用后出现接触不良现象。
    解决方案:检查是否使用了正确的锁紧装置,并确保引脚没有变形或损坏。如有必要,更换新的连接器。
    2. 问题:在高温环境下使用时,连接器的可靠性降低。
    解决方案:选择适合高温环境的材料版本,如30µ"镀金触点,或者增加散热措施。
    3. 问题:安装过程中发现对齐销难以插入。
    解决方案:确认对齐销的尺寸是否符合要求,并检查是否有灰尘或其他异物堵塞孔洞。


    总结和推荐




    QTH-30-XX-D-XX-A是一款设计精良的高密度差分对终端连接器,具备出色的性能和多种附加功能,非常适合应用于电信、网络通信、服务器、存储设备及工业自动化等领域。其高密度设计和可靠的锁定机制使其在数据传输的稳定性和可靠性方面表现出色。虽然价格可能略高于同类产品,但考虑到其卓越的性能和长期的可靠性,仍非常值得推荐给追求高性能连接器的用户。

QTH-020-01-L-D-DP-A-K参数

参数
板上高度 4.06mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-01-L-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-01-L-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-020-01-L-D-DP-A-K QTH-020-01-L-D-DP-A-K数据手册

QTH-020-01-L-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 75.7248
10+ ¥ 66.83
25+ ¥ 62.36
96+ ¥ 56.6
288+ ¥ 47.96
576+ ¥ 43.07
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 75.72
直接购买
加入购物车
