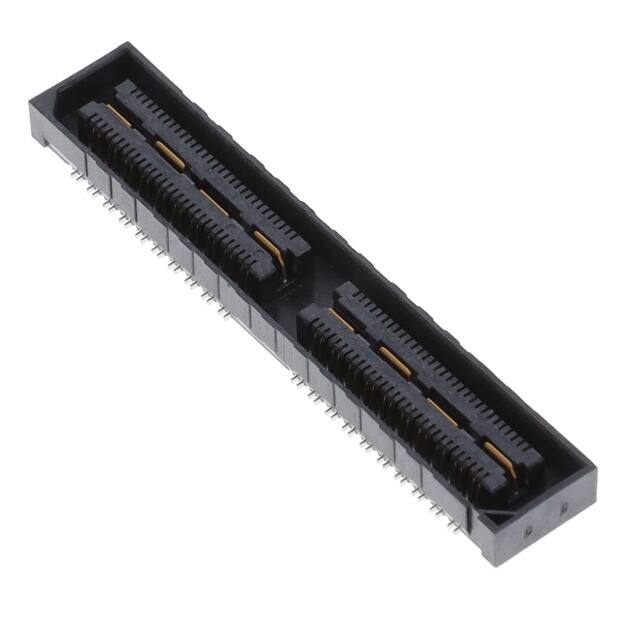

QSH-040-01-F-D-DP

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排母 插座, QSH系列, 直角, 表面
供应商型号: QSH-040-01-F-D-DP-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-040-01-F-D-DP

QSH-040-01-F-D-DP概述


    产品简介


    QSH-30-01-D-XX 双排差分对高密度插座组件
    产品类型:双排差分对高密度插座组件,适用于各种电路板和模块之间的连接。
    主要功能:QSH-30-01-D-XX 提供高度可靠且灵活的电连接方案,支持高达 100 个位置的连接需求,适用于数据传输速率高的应用环境。
    应用领域:广泛应用于通信设备、服务器、数据中心、高性能计算、医疗设备等领域。

    技术参数


    - 位置数:可选 -020、-040、-060、-080、-100(每行)。
    - 引脚样式:-01,长度为 0.1280 英寸(3.251 mm)。
    - 包装方式:标准托盘、带卷及盘式包装。
    - 接插件选项:
    - 锁扣片(LC):提供手动放置。
    - 导向柱(GP):不与锁扣片(LC)选项兼容。
    - 摩擦锁定(FL):不与导向柱(GP)选项兼容。
    - 固定(RT1):必须选择对准销(A)选项。
    - 卡扣(L):必须选择对准销(A)选项,且不可与其它选项兼容。
    - 镀层规格:多种镀层选项,如闪金(F)、轻金(L)、重金(H)和电抛光金(C),以满足不同的应用需求。
    - 绝缘材料:黑色液晶聚合物(LCP),阻燃等级 UL94V-0。
    - 端子材料:磷青铜。
    - 接地层材料:磷青铜。
    - 公差范围:
    - 尺寸公差:±0.005 英寸(±0.13 mm)。
    - 推出力最小值:4 盎司。
    - 接地层最小保留力:8 盎司。
    - 尺寸:总高度 0.053 英寸(1.35 mm),最大宽度 0.160 英寸(4.06 mm)。

    产品特点和优势


    独特功能:
    - 高可靠性:支持双排差分对设计,提供稳定的信号传输。
    - 灵活性:支持多种镀层规格和引脚样式,适用于不同环境下的连接需求。
    - 多样化选项:提供多种接插件选项,确保高度定制化的需求满足。
    优势:
    - 高速数据传输能力,适用于需要高频率、高可靠性的应用场景。
    - 安装方便,支持手动放置,降低自动化安装的复杂度。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于服务器和交换机之间数据传输。
    - 数据中心:实现高速数据连接,提高整体数据处理效率。
    - 医疗设备:确保信号传输的稳定性和准确性。
    使用建议:
    - 在选择引脚样式和镀层时,根据具体应用需求选择最适合的组合。
    - 考虑到插入力较高,对于大规模自动化生产线,建议手动放置或使用合适的工具。

    兼容性和支持


    - 兼容性:QSH-30-01-D-XX 与多种标准托盘和带卷及盘式包装兼容,便于生产制造和运输。
    - 支持:厂商提供详细的技术文档和培训服务,确保客户能够快速上手和解决问题。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题 1:插入力过大导致难以手动插入。
    - 解决办法:建议使用合适的工具进行插入,或选择自动装配设备进行插入操作。
    - 问题 2:无法确保信号传输的稳定性。
    - 解决办法:检查接地层的设置和焊接质量,确保接地层的最小保留力达到要求。

    总结和推荐


    综合评估:
    QSH-30-01-D-XX 是一款专为高可靠性应用设计的双排差分对高密度插座组件。其多样化的设计选项和高频率数据传输能力使其在通信、数据中心和医疗设备等领域具备强大的竞争力。
    推荐:
    强烈推荐使用 QSH-30-01-D-XX 产品。其卓越的性能和高可靠性使其成为这些领域的理想选择。

QSH-040-01-F-D-DP参数

参数
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
