QTE-060-02-L-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 8mm 7.26mm 250nm 金 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: ET-3864956
供应商: 海外现货
标准整包数: 1

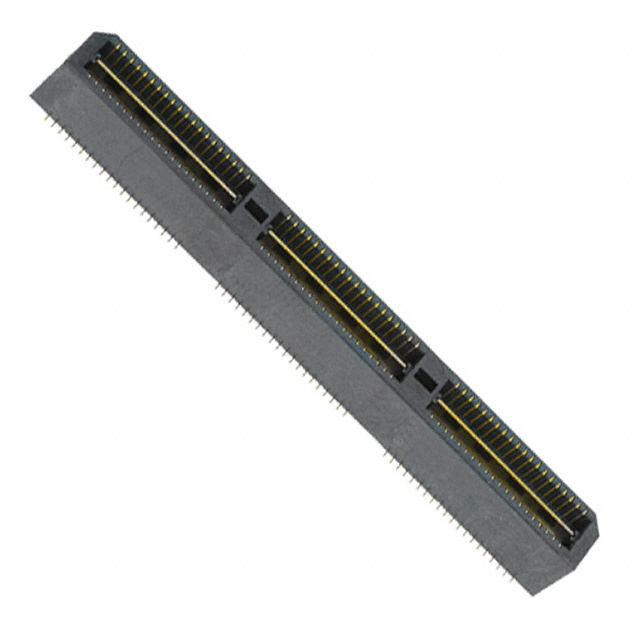

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-02-L-D-A

QTE-060-02-L-D-A概述

    电子元器件技术手册:QTE-XXX-XX-XXX-D-XXX

    产品简介


    QTE-XXX-XX-XXX-D-XXX 是一款高密度双排高速终端组装件,适用于需要高效连接和稳定性能的电子系统。此终端组装件具备多种配置选项,满足不同客户的需求,广泛应用于通讯设备、工业控制、汽车电子、医疗设备等领域。

    技术参数


    - 尺寸与间距:
    - 引脚直径:0.1680 英寸(4.267 mm)
    - 排间距:0.300 英寸(7.62 mm)
    - 材料与构造:
    - 绝缘材料:LCP,UL94V-0 等级,黑色
    - 接触针材料:磷青铜
    - 接地板材料:磷青铜
    - 安装方式:
    - 针脚样式:-01, -02, -03, -04, -05, -06, -07, -08
    - 导向销:GP
    - 锁定夹:LC
    - 摩擦锁:FL
    - 重力锁定:RT1
    - 卡扣锁定:L
    - 包装:
    - 盘装:TR
    - 纸带:FR
    - 薄膜:K

    产品特点和优势


    - 高密度设计:每行最多可容纳 100 个引脚,适用于高密度电路板。
    - 稳定性好:采用磷青铜材料,确保长期稳定的电气性能。
    - 多样性配置:提供多种锁定和导向机制,适应不同的安装需求。
    - 易于安装:多种锁定机制简化安装过程,减少安装错误的可能性。
    - 环保材料:使用 LCP 绝缘材料,符合环保要求。

    应用案例和使用建议


    QTE-XXX-XX-XXX-D-XXX 已成功应用于多种高性能通信设备和工业控制系统。为了优化应用效果,建议:
    - 在使用过程中,注意安装方向,避免错位。
    - 定期检查接地板的固定情况,确保连接稳固。
    - 使用带锁的设计时,遵循制造商的指导,以避免损坏。

    兼容性和支持


    QTE-XXX-XX-XXX-D-XXX 可与多种电子设备兼容,如标准 PCB 和特定连接器。制造商提供了详细的技术支持,包括安装指南和故障排除手册,以确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:锁定机制失效
    - 解决方法:检查锁定机构是否正确安装,如有必要,重新安装或更换锁定部件。
    - 问题:导电不良
    - 解决方法:清洁接触点,确保无灰尘和氧化层。
    - 问题:引脚损坏
    - 解决方法:检查引脚是否有机械损伤,如有必要,更换损坏的引脚。

    总结和推荐


    QTE-XXX-XX-XXX-D-XXX 是一款高性能的电子元器件,具有高密度、多样化的配置选项和良好的稳定性能。适用于各种高要求的应用场景。建议在选择时根据具体需求进行配置,以充分发挥其潜力。总体而言,我们强烈推荐这款产品给需要高效连接和稳定性能的用户。

QTE-060-02-L-D-A参数

参数
排数 2
触头镀层
板上高度 7.26mm
针脚数 120pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-060-02-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-02-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-060-02-L-D-A QTE-060-02-L-D-A数据手册

QTE-060-02-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0231 ¥ 93.145
10+ $ 9.5774 ¥ 80.9293
25+ $ 9.1653 ¥ 77.4464
100+ $ 8.7365 ¥ 73.8238
库存: 32
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.14
