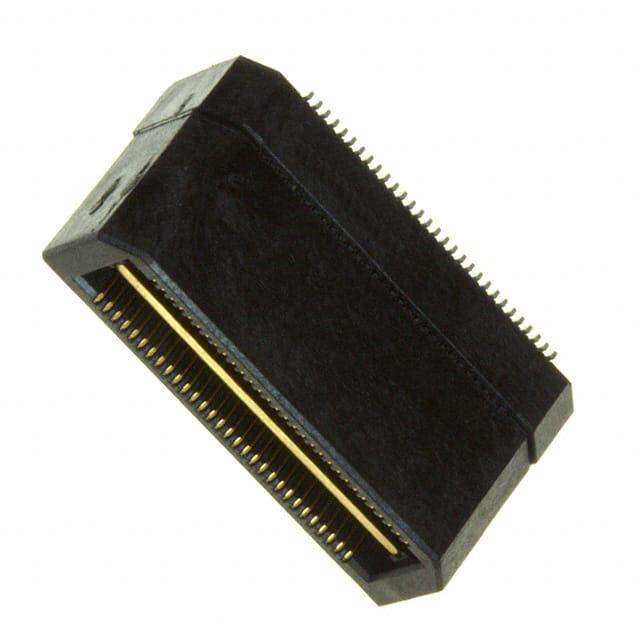

QTH-030-03-C-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 11mm 10.27mm 1.27μm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-030-03-C-D-A-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-03-C-D-A-K

QTH-030-03-C-D-A-K概述


    产品简介


    QTH系列高速接地平面引脚座
    QTH系列是一款专为高速信号传输设计的高可靠性电子元器件,适用于多种应用场合。这些产品通过提供标准堆叠高度、金闪镀层和多样的引脚布局选项,确保在各类复杂电子系统中的高效运行。主要应用于计算机、通信设备、工业自动化控制等领域,满足高速数据传输的需求。

    技术参数


    | 参数 | 描述 |

    | 高度 | 5 mm 至 25 mm |
    | 引脚排数 | 60 总针/排(单端)
    20 对/排(差分对) |
    | 针数 | -030, -060, -090 |
    | 引脚镀层 | -F:信号针和接地平面镀金,尾部哑光锡
    -L:10 μ英寸(0.25 μm)金
    -C:电抛光选择性镀金 50 μ英寸(1.27 μm)最低 Au 覆盖 150 μ英寸(3.81 μm)Ni |
    | 引脚类型 | -D:单端
    -D-DP:差分对 |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 最大电压等级 | 175 VAC(5 mm 堆叠高度) |
    | 最大循环次数 | 100次 |
    | RoHS 合规性 | 是 |
    | 电流等级 | 接触点:每针 2 A(两针供电)
    接地平面:每接地平面 25 A(一接地平面供电) |

    产品特点和优势


    1. 标准化堆叠高度:支持从5 mm到25 mm的高度范围,适用于各种板载连接需求。
    2. 高性能镀层:提供了多种镀层选项(-F, -L, -C),确保长期稳定性和抗腐蚀性。
    3. 集成金属平面:内置金属平面用于电源或接地,提升整体电路的稳定性和可靠性。
    4. 兼容性和适应性:可与UMPT/UMPS系列配合使用,形成灵活的两件式电源/信号解决方案。
    5. 高频传输性能:提供高达2 Gbps的数据传输速率,适用于高速信号传输场合。

    应用案例和使用建议


    应用案例:
    QTH系列广泛应用于数据中心服务器、网络交换机和工业控制设备中,特别是在需要高速数据传输的应用场景。例如,在计算机主板上使用QTH系列连接器可以提高系统的整体数据处理速度和稳定性。
    使用建议:
    1. 布局优化:在PCB设计时,确保连接器的位置和方向正确无误,以减少信号干扰。
    2. 接地和屏蔽:为了最大化信号完整性,建议使用充足的接地平面和适当的屏蔽措施。
    3. 热管理:对于长时间工作的应用场景,需考虑良好的散热设计以防止过热。

    兼容性和支持


    QTH系列产品可与其他元器件如UMPT/UMPS系列配合使用,实现灵活的电源和信号解决方案。此外,厂商Samtec提供了详尽的技术文档和支持服务,用户可通过官网获取完整的规格书和推荐的PCB布局方案。

    常见问题与解决方案


    1. 问:如何确定最佳的引脚数量和堆叠高度?
    答:应根据具体应用需求和系统空间限制来决定。建议先参考官方提供的技术资料,再进行定制设计。
    2. 问:如何进行有效的热管理?
    答:使用散热片和风扇等主动冷却方法,并优化PCB布局以提高空气流通效率。
    3. 问:如何检查连接器的接触可靠性?
    答:建议定期进行绝缘电阻测试和耐电压测试,以确保连接器的可靠性和使用寿命。

    总结和推荐


    QTH系列引脚座以其卓越的电气特性和多样的应用配置,成为高速数据传输领域的理想选择。不仅适用于计算机和通信设备,还能在工业自动化控制系统中发挥重要作用。推荐用户在使用过程中充分考虑产品的规格参数,并遵循厂商提供的技术指南和建议。总体而言,QTH系列是一个值得信赖且性能稳定的电子元器件产品。

QTH-030-03-C-D-A-K参数

参数
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 60pin
接合堆叠高度 11mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘装

QTH-030-03-C-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
