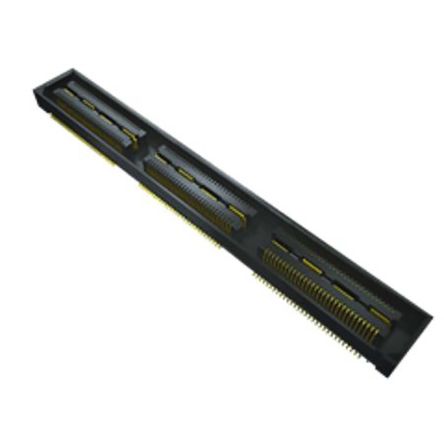

QSH-060-01-H-D-A-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 SMD,P=0.5mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: 2089024
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-H-D-A-TR

QSH-060-01-H-D-A-TR概述

    高速接地平面插座产品技术手册解析

    产品简介


    QSH系列是Samtec公司推出的一款高速接地平面插座产品,专为高性能电子设备设计。该系列产品采用创新的“刀片与弹簧”(Blade & Beam)设计,提供单端和差分对两种连接方式。QSH系列插座适用于各种高电流、高电压的应用场景,广泛应用于数据中心、通信设备、工业控制以及军事航空等领域。其独特的整体金属平面设计不仅增强了机械稳定性,还提供了强大的电力或接地支持。

    技术参数


    以下是QSH系列产品的核心技术规格:
    - 针距:0.50 mm (.0197")
    - 针数:每行最多30针(–D)或20对差分对(–D–DP)
    - 电镀选项:金(Au)或锡(Sn)覆盖50 µ"(1.27 µm)镍(Ni)
    - 电流承载能力:每针2A(双针供电时),每块接地平面25A(单接地平面供电时)
    - 温度范围:-55°C至+125°C
    - 电压等级:175 VAC(5 mm堆叠高度)
    - 最大插拔循环次数:100次
    - RoHS合规性:符合RoHS标准
    - 信号速率:高达2 Gbps
    此外,QSH系列支持多种配置选项,包括锁定机制(–L)、带状包装(–TR)、尾部镀层(–F、–L、–C)以及可选的绝缘材料(聚酰亚胺)和接触材料(磷青铜)。

    产品特点和优势


    1. 创新设计:刀片与弹簧设计提高了可靠性与耐用性。
    2. 强大性能:高电流和电压承载能力满足苛刻的工作环境需求。
    3. 灵活性强:支持单端和差分对配置,适应不同应用需求。
    4. 卓越的温度适应性:能在极端环境下保持稳定性能。
    5. 环保友好:所有产品均符合RoHS标准,绿色环保。
    6. 长期稳定性:10年制造寿命测试通过,确保长时间使用无忧。
    这些特性使QSH系列在竞争激烈的电子元器件市场中具有显著的优势。

    应用案例和使用建议


    QSH系列插座常用于以下场景:
    - 数据中心的高速互连
    - 工业自动化设备中的高功率接口
    - 军事和航空航天领域的高可靠连接
    使用建议:
    - 在高频率信号传输中,优先选择差分对配置(–D–DP)以提高信号完整性。
    - 对于需要频繁插拔的应用场合,考虑使用更耐用的电镀选项(如–C)。
    - 确保PCB布局符合适配文档要求,以充分发挥其性能潜力。

    兼容性和支持


    QSH系列支持与Samtec公司的其他产品(如QTH插座)无缝连接,形成灵活的两件式电源/信号解决方案。此外,Samtec公司提供详尽的技术支持和售后服务,用户可通过官方网站(www.samtec.com)获取完整的规范说明和参考设计指南。

    常见问题与解决方案


    1. 问题:插拔循环后信号质量下降
    - 解决方法:检查电镀层是否磨损,必要时更换采用更耐用镀层的产品。

    2. 问题:接触电阻偏高
    - 解决方法:清洁触点并重新插拔;若问题持续,请联系技术支持。
    3. 问题:插座发热严重
    - 解决方法:确认安装是否正确,避免过载操作。

    总结和推荐


    QSH系列高速接地平面插座凭借其优异的性能、创新的设计和广泛的适用性,在高端电子设备领域表现出色。它不仅能满足高电流、高电压的应用需求,还能适应严苛的工作环境。对于需要高性能连接解决方案的工程师而言,这款产品无疑是理想的选择。
    推荐指数:★★★★★
    强烈推荐给追求稳定性和可靠性的一切应用场景!

QSH-060-01-H-D-A-TR参数

参数
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
