QTE-020-02-C-D-A

厂牌: SAMTEC

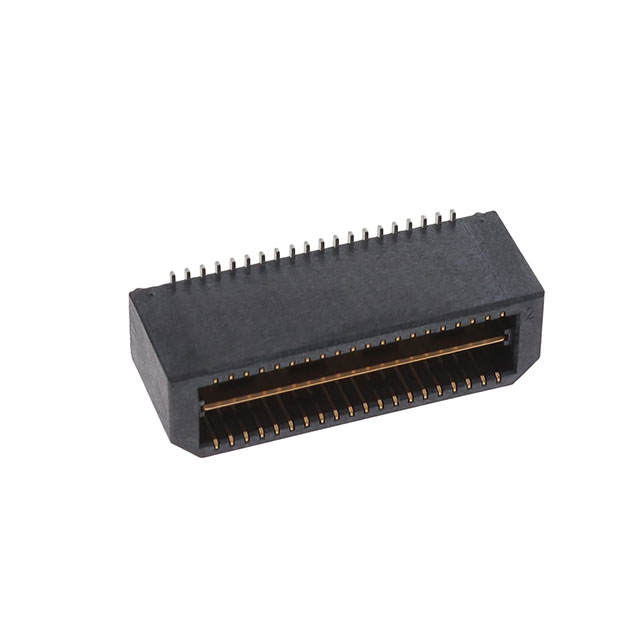

产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 8mm 7.26mm 1.27μm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: QTE-020-02-C-D-A
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-02-C-D-A

QTE-020-02-C-D-A概述

    电子元器件技术手册:双排高密度终端组件

    产品简介


    本手册详细介绍了一种由Samtec公司生产的双排高密度终端组件(Double Row High-Speed Terminal Assembly)。这种组件是专为现代电子设计而开发的,广泛应用于通信、计算机、医疗设备和工业控制等领域。该组件的主要功能是提供可靠的电气连接和信号传输。

    技术参数


    1. 尺寸与包装:
    - 尺寸:单个组件尺寸可以根据客户需求定制,最大60个位置。
    - 包装:可选择托盘包装(最多40个位置)或带状与卷装(Tape & Reel)包装(最多60个位置)。

    2. 电气特性:
    - 最小端子保持力:8盎司。
    - 最小接地平面保持力:1磅。
    - 材料:绝缘体为LCP,UL94V-0级;端子和接地平面为磷青铜。

    3. 兼容选项:
    - 端子电镀可选3µ"闪光金(Flash Gold)、10µ"轻金(Light Gold)、30µ"重金(Heavy Gold)等。
    - 支持多种引脚样式(Pin Style),长度范围从0.168英寸到1.151英寸。

    4. 工作环境:
    - 工作温度范围:一般情况下,未明确说明具体温度范围,但通常建议的工作温度不应超过标准操作温度。

    产品特点和优势


    - 高可靠性:由于采用了高密度设计和高质量材料,确保了长期使用的稳定性和可靠性。
    - 多样化选项:支持多种电镀选项、引脚样式和包装方式,满足不同客户的需求。
    - 高保持力:端子和接地平面的高保持力保证了长时间内不会松动或脱落。
    - 易于集成:可定制的引脚长度和包装选项,使得集成到现有系统中更加方便。

    应用案例和使用建议


    - 通信设备:用于连接路由器、交换机等设备的板载网络接口。
    - 医疗设备:在复杂的医疗设备中作为可靠的数据传输接口。
    - 工业控制:在工业自动化控制系统中作为信号传输的桥梁。
    使用建议:
    - 在使用带有锁定夹(Locking Clips)选项的产品时,建议采用手动放置以避免因插入力过大导致的问题。
    - 根据应用的具体需求选择合适的电镀选项,例如在高湿度环境中可选用轻金或重金选项。

    兼容性和支持


    - 该组件支持多种电子元器件的集成,且与各种制造商的标准组件具有良好的兼容性。
    - Samtec公司提供详细的技术文档和快速响应的客户服务支持,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 问:在自动放置过程中发现插入力过大。
    - 答:检查所选选项是否包含锁定夹(Locking Clips)选项,如果是,则建议改用手动放置方法。

    2. 问:如何确保端子保持力符合要求?
    - 答:可以定期使用拉力测试仪进行检测,确保端子保持力不低于8盎司。

    总结和推荐


    该双排高密度终端组件凭借其多样化配置、高可靠性和兼容性,在通信、医疗和工业等多个领域中展现出强大的竞争力。对于需要高密度连接和稳定信号传输的应用场合,强烈推荐使用此款组件。总体而言,它是一个值得信赖的选择,非常适合各类高级电子设备的设计和制造需求。

QTE-020-02-C-D-A参数

参数
排数 2
触头镀层
板上高度 7.26mm
针脚数 40pin
接合堆叠高度 8mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
