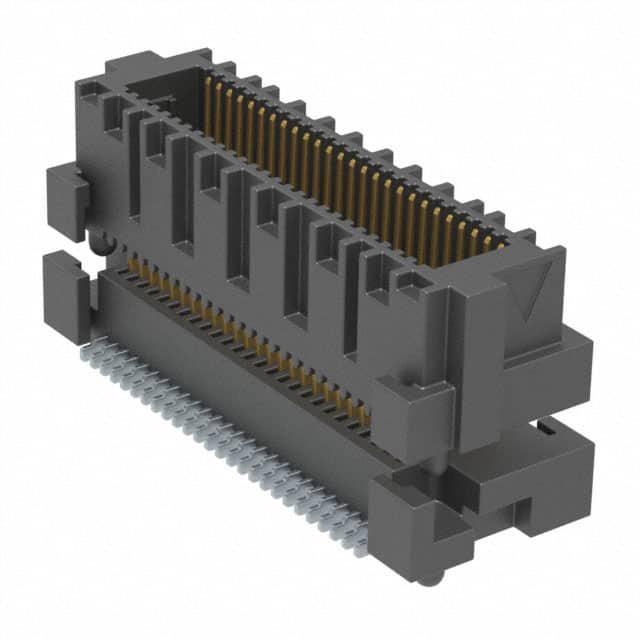

QMS-026-09.75-SL-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排针 板对板连接器, QMS系列, 直角, 表面
供应商型号: SR-QMS-026-09.75-SL-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-09.75-SL-D-A

QMS-026-09.75-SL-D-A概述


    产品简介


    产品名称:SAMTEC QMS 系列连接器
    SAMTEC QMS 系列是一款高精度、高性能的双排针连接器产品,适用于广泛的应用场景,包括通信、工业自动化、医疗设备以及消费电子产品。这些连接器通过优化设计,能够提供卓越的信号传输能力和可靠性。产品种类多样,包括不同引脚数、多种终端样式(如单排与双排)、以及多种镀层选择,以满足特定应用场景的需求。
    主要功能:
    - 高密度连接,适用于有限空间的设计需求。
    - 支持多种电气特性,确保信号完整性和低噪声干扰。
    - 强大的机械强度和热稳定性,适应恶劣工作环境。
    应用领域:
    - 通信设备:如基站、路由器和交换机。
    - 工业控制:用于工业自动化系统中的信号传输。
    - 医疗设备:高精度医疗仪器的数据接口。
    - 消费电子:平板电脑、智能手机等设备的内部连接。

    技术参数


    以下为SAMTEC QMS系列连接器的关键技术规格:
    | 参数类别 | 规格值 |

    | 引脚数量(每行) | -026, -052, -078, -104, -130 |
    | 板厚 | 0.062" 和 0.093" |
    | 电气性能 | 工作电压:最高支持 200V AC/DC |
    | 温度范围 | -40°C 至 +105°C |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 插拔寿命 | ≥500次 |
    此外,产品的公差要求严格,所有尺寸均以英寸为单位标注,精度可达小数点后四位。

    产品特点和优势


    1. 高精度设计:QMS系列连接器采用了高精度模具制造工艺,确保每个接点的位置精度,避免信号干扰。
    2. 多功能定制:支持多种选项,如接地引脚、射频引脚、引导柱等,满足不同客户的具体需求。
    3. 优越的电气性能:采用磷青铜材料,具备出色的导电性和抗腐蚀能力。
    4. 灵活包装:提供卷带包装、托盘包装等多种形式,便于生产集成和运输。
    这些特点使QMS系列成为行业内同类产品中的佼佼者,能够应对严苛的工作环境并保持长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 在5G通信基站中,QMS系列连接器被用于高速数据传输,确保信号无损传输。
    - 在医疗成像设备中,它作为关键部件连接传感器与处理器,保证数据采集的精确性。
    使用建议:
    - 为了最大化性能,建议在设计阶段优先考虑信号完整性问题,合理布局引脚排列。
    - 在高湿度或高温环境中使用时,需定期检查连接器的接触状态以确保其可靠运行。

    兼容性和支持


    QMS系列连接器与其他标准电子组件具有良好的兼容性,可直接替代现有设计中的其他品牌连接器。同时,SAMTEC公司提供了全面的技术支持和售后服务,包括产品选型指导、工程技术支持以及快速响应的客户反馈机制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现卡滞 | 检查接触表面是否有异物,必要时清洁或更换 |
    | 信号传输不稳定 | 调整接触点位置或更换镀金厚度更高的产品 |
    | 短时间内插拔寿命不足 | 检查连接器是否符合特定应用要求 |

    总结和推荐


    SAMTEC QMS系列连接器凭借其高精度、多功能和可靠的性能表现,在众多行业中得到了广泛应用。无论是通信、工业还是消费电子领域,该产品都能提供卓越的解决方案。我们强烈推荐此系列产品给需要高性能连接器的工程师和技术团队。
    结论:推荐使用!

QMS-026-09.75-SL-D-A参数

参数
接合堆叠高度 14mm,16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 9.35mm
针脚数 52pin
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-026-09.75-SL-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-026-09.75-SL-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-026-09.75-SL-D-A QMS-026-09.75-SL-D-A数据手册

QMS-026-09.75-SL-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 15.8375 ¥ 135.0939
120+ $ 12.6 ¥ 107.478
240+ $ 11.525 ¥ 98.3083
480+ $ 9.3625 ¥ 79.8621
1740+ $ 7.2125 ¥ 61.5226
4680+ $ 6.6625 ¥ 56.8311
10140+ $ 6.1625 ¥ 52.5661
库存: 180
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 8105.63
直接购买
加入购物车
