首页  >  产品百科  >  QFSS-016-04.25-L-D-DP-A

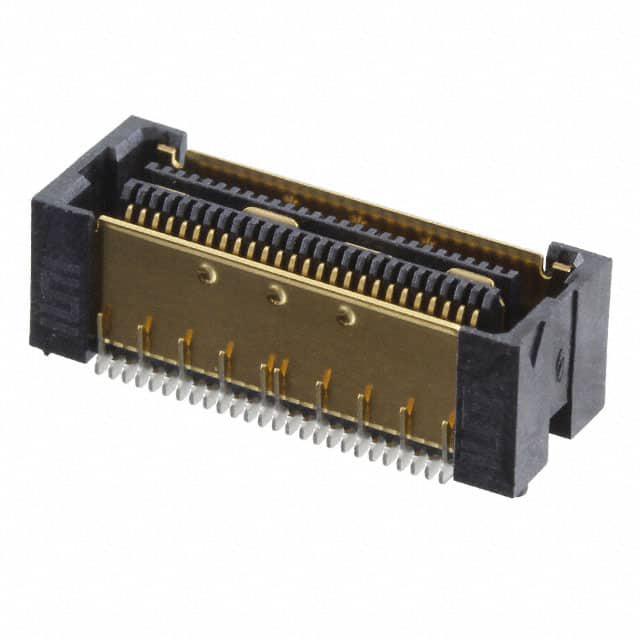

QFSS-016-04.25-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距32p双排排母, QFS系列, 直角, 通孔安装
供应商型号: 200-QFSS0160425LDDPA
供应商: Mouser
标准整包数: 1

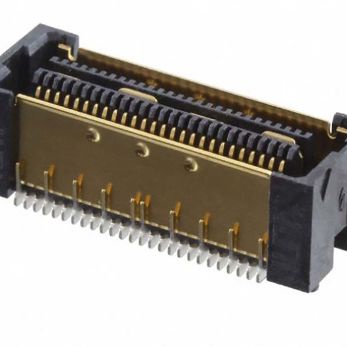

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-016-04.25-L-D-DP-A

QFSS-016-04.25-L-D-DP-A概述


    产品简介




    本文介绍的是由Samtec公司生产的QFSS系列电子元器件,这是一款差分对屏蔽端子条。该产品广泛应用于各类通信系统、计算机接口、网络连接等领域,以其高可靠性、良好的信号完整性及电磁兼容性而受到市场的认可。


    技术参数




    - 类型: 差分对屏蔽端子条
    - 编号: QFSS-XXX-XX.XX-X-D-DP-X-XXX-X-XX
    - 单位尺寸: 0.635毫米
    - 行规格: 可选择双列(-D)
    - 安装选项: 包括引导孔(-GP)、盲配屏蔽(-BM)和表面贴装垫片(-P)
    - 电源组合选项: 每端4个或8个电源位置(-PC4 和 -PC8)
    - 包装方式: 可选托盘包装、带状和卷盘包装(-TR 和 -FR)


    产品特点和优势




    - 信号完整性高: 通过精心设计的布局,确保了信号传输过程中的低串扰和良好的阻抗匹配。
    - 可靠性强: 使用高品质材料和先进的制造工艺,确保产品的长期稳定运行。
    - 易用性强: 支持多种安装方式和电源组合选项,方便用户根据具体需求灵活选择。
    - 保护功能: 提供盲配屏蔽和引导孔选项,有效增强电磁兼容性。


    应用案例和使用建议




    - 典型应用场景: 该产品常用于高速数据传输系统中,如服务器间的数据通信、车载娱乐系统等。
    - 使用建议: 在组装过程中,应注意保持接触力符合标准,以保证最佳的电气连接效果。同时,根据实际需求选择合适的电源组合配置。


    兼容性和支持




    - 兼容性: 该产品可与其他标准电子元件良好兼容,适用于广泛的电路板设计。
    - 技术支持: Samtec公司提供详尽的技术文档和支持服务,帮助客户解决使用过程中的任何问题。


    常见问题与解决方案




    - 问题1: 接触力不符合要求。
    - 解决方法: 确保按照规范操作,如有必要可以调整接触弹簧的位置或重新加工接触面。
    - 问题2: 安装后出现偏移。
    - 解决方法: 仔细检查安装过程,确保安装位置正确且固定牢靠。


    总结和推荐




    总体而言,QFSS系列电子元器件是一款在信号传输性能、可靠性及适用性方面表现出色的产品。无论是对于需要高密度连接的应用场合还是对于追求高性能连接的需求,它都是一个理想的选择。强烈推荐此产品给正在寻找高性能电子连接解决方案的工程师和技术人员。

QFSS-016-04.25-L-D-DP-A参数

参数
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 32pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-016-04.25-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-016-04.25-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-016-04.25-L-D-DP-A QFSS-016-04.25-L-D-DP-A数据手册

QFSS-016-04.25-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.6045 ¥ 114.958
104+ $ 10.1628 ¥ 85.8757
260+ $ 9.0405 ¥ 76.3922
520+ $ 7.3395 ¥ 62.0188
库存: 97
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 114.95
直接购买
加入购物车
