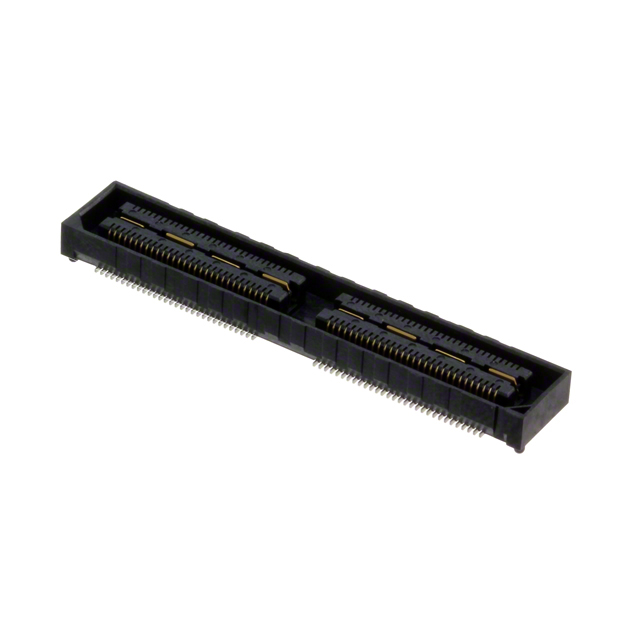

QSH-060-01-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: 2856167
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-A-K

QSH-060-01-L-D-A-K概述

    电子元器件技术手册

    产品简介


    本手册介绍的是由Samtec公司生产的QSH系列双排高密度插座组件。这些组件主要用于电路板连接,通过提供稳定可靠的电气和机械连接,适用于广泛的电子应用领域,如通信设备、工业自动化系统、计算机和消费电子等。

    技术参数


    | 参数名称 | 值 |

    | 插座位置数 | -030, -060, -090, -120, -150(每行) |
    | 接触面镀层 | -S:30μ"选择性金,在接触区域,表面镀锡
    -F:3μ"闪镀选择性金,在接触区域,表面镀锡
    -L:10μ"轻镀选择性金,在接触区域,表面镀锡
    -H:30μ"重镀选择性金,在接触区域,表面镀锡
    -C:50μ"电抛光选择性金,在接触区域,表面镀锡 |
    | 镀层厚度(接触区) | -S:30μ"
    -F:3μ"
    -L:10μ"
    -H:30μ"
    -C:50μ" |
    | 插脚样式 | -01:.1280英寸 |
    | 包装方式 | 标准包装:托盘
    可选包装:带卷 |
    | 环境条件 | 工作温度范围:-40°C至85°C
    储存温度范围:-55°C至125°C |

    产品特点和优势


    1. 高密度设计:支持多种排布选项,适用于空间有限的应用场合。
    2. 多重锁定机制:提供多种锁定选项,如对齐销、锁紧夹和摩擦锁,确保稳定的机械连接。
    3. 选择性镀层:可根据需求选择不同类型的镀层,提高抗腐蚀能力和电气性能。
    4. 兼容性强:适用于不同的插脚样式和包装方式,便于集成到现有系统中。

    应用案例和使用建议


    根据手册中的描述,QSH系列插座广泛应用于通讯设备和计算机系统。例如,在高速数据传输系统中,QSH-30-01-D-XX-A可用于增强信号完整性和稳定性。对于需要手动装配的应用,建议选用不含锁定夹的版本以避免插入力过大的问题。在多个银行配置中,建议检查每行接头的接触可靠性,以确保多通道连接的稳定性。

    兼容性和支持


    - 兼容性:与多种其他电子元件兼容,特别是与Samtec的其他插针和插座组件配合使用效果更佳。
    - 支持:Samtec提供详细的安装指导和技术支持,帮助客户解决任何潜在的问题。

    常见问题与解决方案


    1. 问题:在自动放置过程中,锁紧夹选项导致插入力过大。
    - 解决方案:Samtec建议手动放置包含锁紧夹选项的组装件,以减少插入力的影响。
    2. 问题:接触不良。
    - 解决方案:检查并清洁接头,确保正确的插入深度和方向。
    3. 问题:无法选择某些特定选项(如-RT1)。
    - 解决方案:请联系Samtec的互连处理小组,获取详细的产品建议和支持。

    总结和推荐


    QSH系列双排高密度插座组件凭借其紧凑的设计、多样化的功能选项和良好的兼容性,成为电子设备制造商的理想选择。尽管存在一些特定使用场景下的限制,如自动放置过程中的一些挑战,但这些问题可通过合理的设计和操作指南得到有效解决。综上所述,我们强烈推荐QSH系列插座用于需要高可靠性和高性能连接的应用场景。

QSH-060-01-L-D-A-K参数

参数
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 41.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-A-K QSH-060-01-L-D-A-K数据手册

QSH-060-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.2843
256+ ¥ 41.5154
512+ ¥ 41.5154
库存: 33
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.28
直接购买
加入购物车
