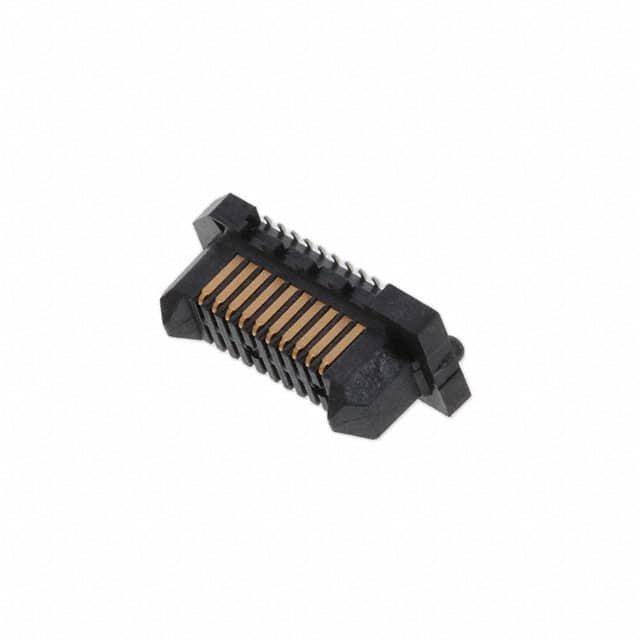

ERM8-010-02.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 20pin 7mm,9mm,12mm 5.97mm 250nm 金 贴片安装 14mm(长度)*5.6mm(高度)
供应商型号: UA-ERM8-010-02.0-L-DV-K-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-010-02.0-L-DV-K-TR

ERM8-010-02.0-L-DV-K-TR概述


    产品简介


    ERM8系列是Samtec公司推出的一款高可靠性的高速连接器,适用于微型间距应用。这种连接器设计旨在满足严苛的应用环境要求,尤其适用于需要高性能信号传输和电源传输的场合。ERM8系列可广泛应用于电信、数据中心、工业自动化、医疗设备以及航空航天等多个领域。

    技术参数


    - 引脚数:5.0 - 100
    - 间距:0.80 mm (.0315")
    - 绝缘材料:黑色LCP
    - 终端材料:磷青铜
    - 电镀选项:金(Au)或锡(Sn)覆盖镍(Ni)
    - 电流承载能力:2.2 A/每针(两个针供电)
    - 工作温度范围:-55°C 至 +125°C
    - 电压等级:225 VAC / 318 VDC
    - 兼容标准:RoHS合规
    - 加工条件:无铅焊接,SMT焊接脚翘曲度最大0.10 mm (.004")至0.15 mm (.006"),具体视位置而定
    - 包装选项:带盘封装(Tape & Reel)

    产品特点和优势


    ERM8系列连接器具有多个独特的功能和优势:
    - 坚固耐用:特别设计用于高可靠性应用,可以承受极端的环境条件。
    - 高速传输:具备高频率通道性能,确保数据在高速下可靠传输。
    - 多种引脚配置:支持不同引脚数量,可满足不同应用需求。
    - 多样化电镀选项:提供不同的电镀方式,以适应不同的环境要求。
    - 兼容性广:与多种设备兼容,适用于多种工业标准。

    应用案例和使用建议


    应用案例
    - 电信行业:在电信基站和交换机中,ERM8连接器用于高速数据传输。
    - 数据中心:在服务器和存储设备之间提供可靠的电源和信号传输。
    - 工业自动化:在自动化设备中用于机器间的信号和电源连接。

    使用建议
    - 在安装前确保设备和连接器的引脚配置一致。
    - 确保连接器的环境温度在规定范围内。
    - 在处理和安装过程中,尽量避免过度弯曲连接器的引脚,以防止损坏。
    - 为保证最佳性能,建议采用符合规范的焊接工艺。

    兼容性和支持


    ERM8系列连接器可以与以下系列产品配套使用:
    - ERF8:用于板到板的连接。
    - ERCD, ERDP:用于电缆到板的连接。
    此外,Samtec公司还提供了全面的技术支持和售后服务,确保用户能够获得及时的技术咨询和支持。

    常见问题与解决方案


    问题1:如何确保连接器在焊接过程中的稳定性?
    解决方案:使用适当的焊膏和焊接参数,并且在焊接过程中控制好温度,避免因过热导致连接器变形或损坏。
    问题2:连接器在高温环境下如何保持性能?
    解决方案:选择带有适当电镀层的连接器,如金(Au)电镀,能够在高温下保持良好的接触性能。同时,确认产品的工作温度范围在-55°C 至 +125°C之间。

    总结和推荐


    总体而言,ERM8系列连接器是一款高性能、高可靠性的产品,非常适合于需要高密度连接和高性能数据传输的应用场景。该产品具备多项显著的优势,包括高可靠性、高电流承载能力和广泛的适用性。建议在需要高可靠性连接器的项目中优先考虑选用此款连接器。

ERM8-010-02.0-L-DV-K-TR参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
板上高度 5.97mm
针脚数 20pin
接合堆叠高度 7mm,9mm,12mm
长*宽*高 14mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
