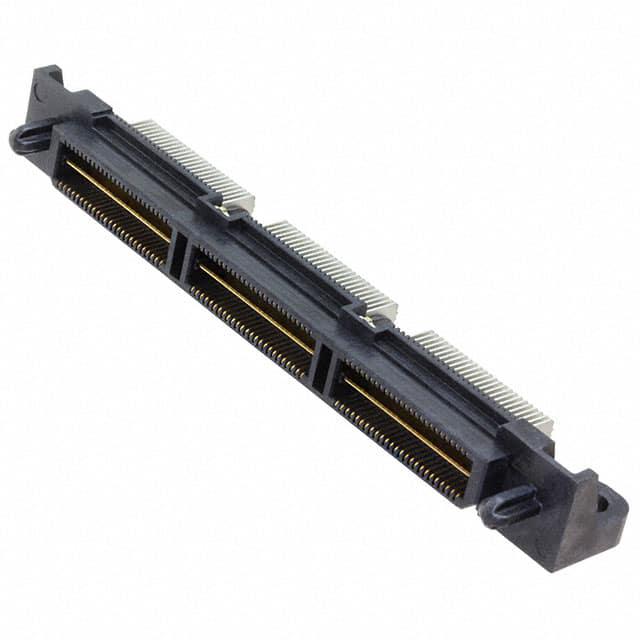

QTS-075-01-L-D-RA-WT

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 150pin 9.42mm 250nm 金 SMD,P=0.64mm,卧贴 贴片安装 74.73mm(长度)*15.37mm(高度)
供应商型号: 200-QTS07501LDRAWT
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-075-01-L-D-RA-WT

QTS-075-01-L-D-RA-WT概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是Samtec公司生产的QTS-XXX-XX-XXX-D-RA-XX-XXX系列电子元器件。这是一种用于电路板连接的双排角形终端接插件,适用于各种工业控制、通信设备及消费电子产品等领域。其独特的设计使得它具有高可靠性、良好的电气性能及适应多种应用环境的能力。

    技术参数


    | 参数名称 | 参数值 |

    | 接触位数 | 双排 |
    | 铅样式 | -01:0.062英寸板 |
    | 镀层规范 | -RA:直角 |
    | 焊接选项 | -WT:焊接脚 |
    | 锁定螺丝 | -LS1 或 -LS2 |
    | 放置垫片 | -P |
    | 焊接针 | -SP |
    其他技术规格如:
    - 尺寸:接触位之间距离为0.080英寸(双排)或0.0250英寸(单排);
    - 材料:绝缘体材料为LCP,颜色为黑色;
    - 适用厚度:PCB板厚1.57毫米或2.36毫米。

    产品特点和优势


    QTS-XXX-XX-XXX-D-RA-XX-XXX系列的电子元器件具备以下特点:
    1. 双排角形终端设计:可实现高效的空间利用率,适合紧凑的电路板设计。
    2. 多种安装选项:包括焊接脚、放置垫片及锁定螺丝等,增强了产品的灵活性和通用性。
    3. 耐久性高:采用磷青铜材质的终端,保证长期稳定的电气连接性能。
    4. 卓越的电气性能:经过严格测试,确保低接触电阻和稳定的信号传输能力。

    应用案例和使用建议


    在实际应用中,QTS-XXX-XX-XXX-D-RA-XX-XXX系列常被用于工业自动化控制系统、数据中心通信系统和智能家电产品等。例如,在一个工业控制系统中,它作为模块之间的连接器,确保稳定的数据传输和信号同步。为了最大化产品的效能和寿命,建议根据具体应用需求选择合适的焊接选项和安装方式,并遵循正确的安装指南。

    兼容性和支持


    该系列产品与其他Samtec公司的同类产品具有良好的兼容性。公司提供全面的技术支持和售后服务,包括产品安装指南、故障排除手册和技术咨询热线,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查接触部位是否有污染或氧化,必要时清洁处理。

    2. 问题:无法实现稳固的机械连接
    - 解决方案:确保锁紧螺丝完全拧紧至规定扭矩,并检查安装位置是否正确。
    3. 问题:焊点不牢固
    - 解决方案:调整焊接工艺参数,如温度、时间和助焊剂种类,以提高焊点质量。

    总结和推荐


    综上所述,QTS-XXX-XX-XXX-D-RA-XX-XXX系列电子元器件凭借其独特的设计和卓越的性能,在众多应用场景中表现出色。考虑到其广泛的适用性、易于安装及维护的特点,我们强烈推荐在需要高可靠性和高性能连接的应用中使用这款产品。

QTS-075-01-L-D-RA-WT参数

参数
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 9.42mm
针脚数 150pin
接合堆叠高度 -
触头镀层厚度 250nm
长*宽*高 74.73mm(长度)*15.37mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-075-01-L-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-075-01-L-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-075-01-L-D-RA-WT QTS-075-01-L-D-RA-WT数据手册

QTS-075-01-L-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.413 ¥ 180.9399
12+ $ 19.5156 ¥ 164.9068
60+ $ 18.1008 ¥ 152.9518
108+ $ 14.826 ¥ 125.2797
252+ $ 12.5685 ¥ 106.2038
504+ $ 10.542 ¥ 89.0799
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 180.93
直接购买
加入购物车
