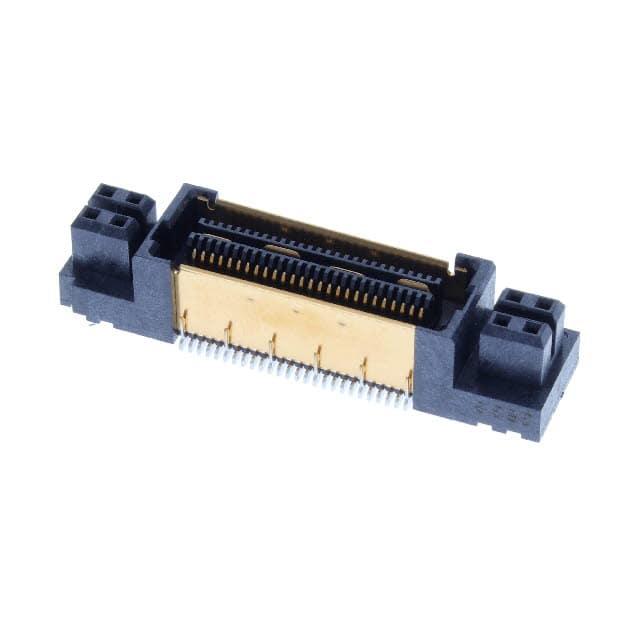

QFSS-052-04.25-L-D-PC4

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 112pin 11mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 55.55mm(长度)*8.13mm(高度)
供应商型号: SAM11569-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-052-04.25-L-D-PC4

QFSS-052-04.25-L-D-PC4概述

    电子元器件产品技术手册解析
    本文档旨在深入解读并提炼出一款名为 QFSS-XXX-XX.XX-X-D-X-XXX-XX 的电子元器件产品的关键技术和应用信息。本产品由 SAMTEC 公司制造,具备多种配置选项以满足不同应用需求。

    1. 产品简介


    产品类型: 双排带屏蔽的终端条(Double Row Shielded Terminal Strip)
    主要功能: 用于电路连接,具有高可靠性和良好的屏蔽性能。
    应用领域: 广泛应用于通信设备、工业自动化控制系统、医疗设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 位置数 | 26, 52, 78, 104, 130 (每行) |
    | 排间距 | 04.25mm (可根据客户需求调整) |
    | 镀层 | 轻金镀层(C-181-04.25-L),重金镀层(C-181-04.25-H) |
    | 选项 | 包括对齐针(A)、盲配屏蔽(BM)、导孔(GP)、电源组合(PC4, PC8)等 |

    3. 产品特点和优势


    - 高可靠性: 经过严格测试,确保长期稳定运行。
    - 优良的屏蔽性能: 有效减少电磁干扰,提高信号质量。
    - 灵活多样的配置: 支持多种选项,适应不同应用场景。
    - 易于集成: 紧凑的设计便于安装和布线,提升系统的整体性能。

    4. 应用案例和使用建议


    - 通信设备: 适用于各类基站和路由器中,提供稳定可靠的连接。
    - 工业自动化: 在复杂环境下依然能够保持高效传输。
    - 医疗设备: 对于需要极高稳定性和抗干扰能力的应用场景特别适用。
    使用建议:
    1. 在组装过程中应严格按照工艺要求进行,避免过度弯曲导致损坏。
    2. 在选用电源组合时需注意电源引脚的具体布局,确保正确无误。
    3. 安装盲配屏蔽时需确保对准位准确,以保证最佳屏蔽效果。

    5. 兼容性和支持


    本产品设计上考虑了广泛的兼容性,可与其他标准组件良好匹配。SAMTEC 公司提供了详尽的技术支持文档及客服服务,客户可通过其官方网站获得进一步的帮助。

    6. 常见问题与解决方案


    1. 问题: 连接不稳固
    - 解决方法: 检查是否有足够压力,并确保正确的装配步骤。
    2. 问题: 信号干扰严重
    - 解决方法: 确认是否已正确安装屏蔽组件,并检查是否有其他外部因素影响。

    7. 总结和推荐


    综上所述,QFSS-XXX-XX.XX-X-D-X-XXX-XX 作为一款高性能的双排带屏蔽终端条,在多个关键领域展现出了优异的表现。其高度灵活性、可靠性和出色的屏蔽性能使其成为众多工程项目的首选。强烈推荐此款产品给那些追求高性能连接解决方案的专业用户。

QFSS-052-04.25-L-D-PC4参数

参数
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 112pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 55.55mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-052-04.25-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-052-04.25-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-052-04.25-L-D-PC4 QFSS-052-04.25-L-D-PC4数据手册

QFSS-052-04.25-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.6496 ¥ 197.9176
10+ $ 22.3912 ¥ 187.3864
25+ $ 21.5488 ¥ 180.3365
50+ $ 21.029 ¥ 175.9865
100+ $ 16.7232 ¥ 139.9523
250+ $ 16.6483 ¥ 139.3256
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 197.91
