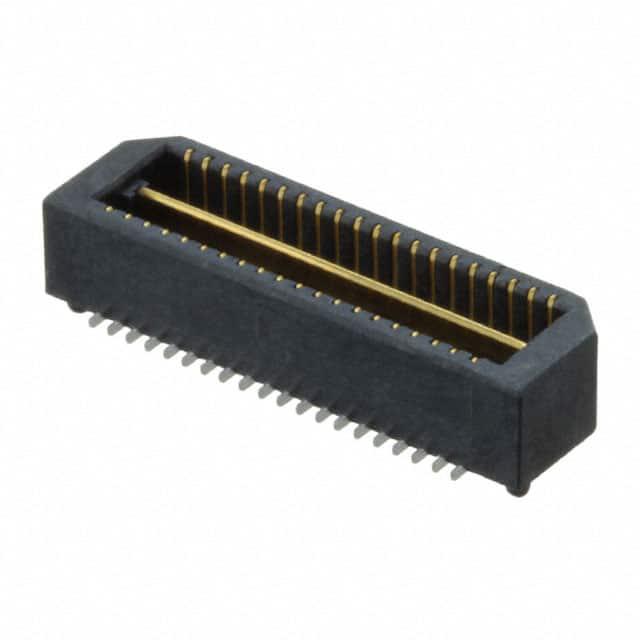

QTE-020-01-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 5mm 4.27mm 76nm 金 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: SR-QTE-020-01-F-D-A-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-F-D-A-K

QTE-020-01-F-D-A-K概述

    电子元器件技术手册:QTE系列终端组装
    本文档旨在为QTE系列双排高密度终端组装提供详尽的技术指南和使用建议。QTE系列终端组装主要用于连接器和电路板之间的电气连接,广泛应用于通信、计算机、汽车电子等领域。

    1. 产品简介


    QTE系列终端组装是一种高密度的连接器,具有多种引脚配置(每行20到100个引脚)和不同的引脚长度。这些终端组装采用磷青铜材料,适用于需要高导电性和机械稳定性的应用场合。此外,QTE系列还提供多种安装选项,以适应不同应用场景的需求。

    2. 技术参数


    - 引脚配置:可选20、40、60、80、100个引脚(每行)
    - 引脚长度:0.1680英寸至1.1510英寸
    - 引脚风格:-01至-09
    - 安装方式:单排/双排、自动放置/手动放置、锁定夹具、导向柱、螺钉固定等
    - 包装规格:托盘(最多40个位置)、带状卷盘(最多60个位置,带导向柱最多40个位置)
    - 兼容材质:绝缘体采用LCP材料,UL94V-0等级;磷青铜材质的终端和接地平面

    3. 产品特点和优势


    QTE系列终端组装的主要特点是其高度的灵活性和广泛的适用范围。具体优势包括:
    - 多配置选择:根据应用需求灵活选择引脚数量、长度及安装方式。
    - 高可靠性:磷青铜材料保证了优秀的导电性能和机械强度。
    - 易于安装:多种安装选项便于在不同的应用环境中快速部署。
    - 标准化包装:支持托盘和带状卷盘包装,便于自动化生产和库存管理。

    4. 应用案例和使用建议


    QTE系列终端组装广泛应用于通信、计算机、汽车电子等领域。例如,在通信设备中用于连接控制板和信号传输线,以及在汽车电子中作为传感器和控制器之间的接口。
    使用建议:
    - 在使用QTE系列终端组装时,应确保引脚正确插入对应的插座中,避免引脚弯曲或损坏。
    - 针对高密度引脚的应用场景,建议优先考虑使用带有锁定夹具的选项,以提高连接的稳定性。
    - 在使用带状卷盘包装时,注意保持正确的方向进行卷盘操作,防止引脚受损。

    5. 兼容性和支持


    QTE系列终端组装具有良好的兼容性,可以与其他标准尺寸的连接器兼容。制造商提供全面的技术支持和服务,包括详细的安装指导和故障排除指南。如果需要进一步的信息,可以通过官方联系方式获得。

    6. 常见问题与解决方案


    - 问题:插入过程中出现接触不良
    - 解决方案:检查引脚是否正确插入插座中,确保没有引脚弯曲或损坏。
    - 问题:引脚无法牢固固定
    - 解决方案:确认是否选择了合适的安装选项(如锁定夹具或导向柱),并按照制造商的指导进行安装。

    7. 总结和推荐


    总体来说,QTE系列终端组装以其多样化的配置、高可靠性以及易于安装的特点,成为市场上非常受欢迎的选择。对于需要高密度、多功能连接解决方案的应用,强烈推荐使用QTE系列终端组装。

QTE-020-01-F-D-A-K参数

参数
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 40pin
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-F-D-A-K QTE-020-01-F-D-A-K数据手册

QTE-020-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 4.95 ¥ 42.2235
192+ $ 4.65 ¥ 39.6645
288+ $ 4.4375 ¥ 37.8519
576+ $ 4.225 ¥ 36.0393
1056+ $ 3.9875 ¥ 34.0134
2592+ $ 3.5 ¥ 29.855
5088+ $ 3.225 ¥ 27.5093
库存: 288
起订量: 96 增量: 1
交货地:
最小起订量为:96
合计: ¥ 4053.45
