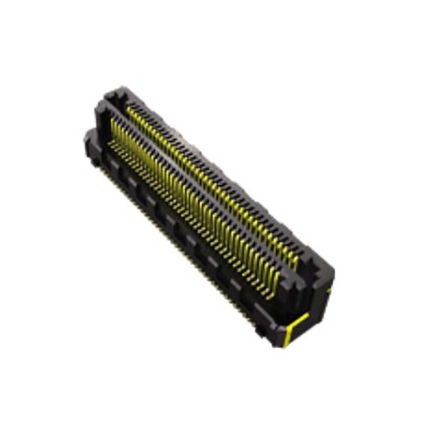

LSHM-120-02.5-L-DV-A-N-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, LSHM系列, 垂直, 表面
供应商型号: 3864905
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSHM-120-02.5-L-DV-A-N-TR

LSHM-120-02.5-L-DV-A-N-TR概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了由Samtec公司生产的LSHM系列电子元器件,主要应用于各种高可靠性连接需求的应用场合,如通信设备、医疗设备、工业自动化等领域。LSHM系列产品是垂直连接器,适用于高速信号传输和电源供应。每个连接器可以配置多个位置(POS),以满足不同的设计要求。

    技术参数


    - 引脚数量:支持5、10、20、30、40、50个位置
    - 尾部样式:多种长度选择(2.5mm、3.0mm、4.0mm、6.0mm)
    - 润滑选项:带润滑(-L2.5、-L3.0、-L4.0、-L6.0)
    - 电镀规格:
    - 10µ" 选择性金接触区域,镀锡尾部
    - 3µ" 选择性金接触区域,镀锡尾部
    - 30µ" 选择性金接触区域,镀锡尾部
    - 30µ" 重金接触区域,3µ" 金镀尾部
    - 30µ" 选择性金接触区域,锡铅(90/10±5%)镀尾部
    - 包装方式:
    - 带卷盘(-TR)
    - 全卷盘(-FR)
    - 屏蔽选项:
    - 带屏蔽(S)
    - 不带屏蔽(N)
    - 绝缘材料:LCP,UL 94 V0
    - 接触材料:磷青铜
    - 屏蔽材料:不锈钢
    - 环境条件:工作温度范围为-40°C至85°C

    产品特点和优势


    1. 多引脚选项:根据需求灵活配置引脚数量,最大支持50个位置。
    2. 多样化的尾部长度:提供四种不同的尾部长度选项,适用于不同空间限制的设计。
    3. 优异的电镀规格:提供多种电镀规格,确保出色的电气性能和耐久性。
    4. 屏蔽和非屏蔽版本:提供带屏蔽和不带屏蔽两种版本,适用于不同的电磁干扰环境。
    5. 高可靠性和稳定性:采用高性能材料和工艺制造,确保连接器在恶劣环境下仍能保持稳定的性能。

    应用案例和使用建议


    LSHM系列连接器广泛应用于通信设备、医疗设备和工业自动化系统中。例如,在一个高密度数据传输系统中,LSHM连接器可以用于高速数据传输和电源供应。此外,在医疗设备中,这些连接器的高稳定性和抗电磁干扰能力使其成为关键部件的选择。
    使用建议:
    - 在选择连接器时,根据具体应用需求选择合适的引脚数量和尾部长度。
    - 确保正确的安装方向和接线顺序,以避免误配和损坏。
    - 定期检查连接器的接触情况和磨损程度,及时更换损坏的部件。

    兼容性和支持


    LSHM系列连接器与其他Samtec公司的标准连接器兼容,方便用户在同一项目中进行统一管理和维护。Samtec公司提供全方位的技术支持和服务,包括设计咨询、生产支持和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查引脚是否有变形或污损,确保引脚清洁并正确插入。 |
    | 引脚断裂 | 使用专用工具进行操作,避免过度弯曲引脚。 |
    | 插拔困难 | 清理连接器内部灰尘和杂质,确保良好的接触状态。 |

    总结和推荐


    LSHM系列连接器凭借其多样化的设计、出色的电气特性和卓越的稳定性,成为了许多高可靠性应用场合的理想选择。无论是通信设备还是医疗设备,这些连接器都能表现出色。因此,我们强烈推荐使用Samtec公司的LSHM系列连接器,以确保系统的高效运行和长期稳定性。

LSHM-120-02.5-L-DV-A-N-TR参数

参数
板上高度 3.96mm
针脚数 40pin
接合堆叠高度 5mm,5.5mm,6.5mm,8.5mm
触头镀层厚度 250nm
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 500μm
排数 2
触头镀层
长*宽*高 14.7mm(长度)*4.98mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
