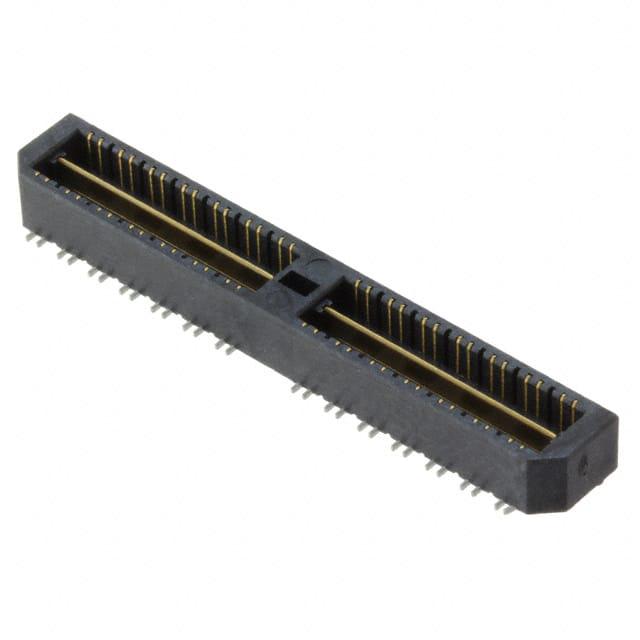

QTE-028-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距56p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE02801LDDPA
供应商: Mouser
标准整包数: 1

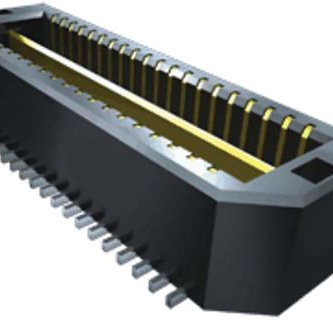

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-028-01-L-D-DP-A

QTE-028-01-L-D-DP-A概述


    产品简介


    QTE系列金属平面电源/接地高速连接器
    QTE系列是一款高密度、高性能的金属平面电源/接地高速连接器,适用于多种电子设备中需要快速传输信号和电流的应用场景。其主要功能包括高电流传输、稳定的数据传输以及灵活的模块化设计。这些连接器广泛应用于工业自动化、通信设备、服务器系统、医疗设备以及其他需要高速信号传输和高功率承载的领域。

    技术参数


    - 标准堆叠高度:从5 mm到25 mm
    - 插针排数:
    - -020, -040, -060:每行40个插针(-D)
    - -014, -028, -042:每行14对插针(-D-DP)
    - 镀层选项:
    - -F:信号引脚和接地平面镀金闪光,尾部镀硬锡
    - -L:信号引脚和接地平面镀10 µ" (0.25 µm)金,尾部镀硬锡
    - -C:电抛光选择性镀层,接触区域镀50 µ" (1.27 µm)金/150 µ" (3.81 µm)镍(信号引脚),接触区域镀10 µ" (0.25 µm)金/50 µ" (1.27 µm)镍(接地平面)
    - 信号/接地配置:
    - -D:单端
    - -D-DP:差分对
    - 引脚样式选项:
    - -K:直径7.00 mm(.275")的聚酰亚胺薄膜拾放垫
    - -TR:带状包装(不适用于-05和-07引脚样式)
    - -L:锁定选项(仅适用于-042和-060位置)
    - 绝缘材料:液晶聚合物
    - 终端材料:磷青铜
    - 镀层:金或锡覆盖50 µ" (1.27 µm) 镍
    - 电流额定值:
    - 接触点:每个插针2 A(两个插针通电)
    - 接地平面:每个接地平面23 A(一个接地平面通电)
    - 工作温度范围:-55°C至+125°C
    - 电压额定值:QSE对接时225 VAC(堆叠高度为5 mm)
    - 最大循环次数:100次
    - RoHS合规性:是
    - 加工条件:符合无铅焊接要求

    产品特点和优势


    QTE系列连接器的独特功能包括:
    1. 高电流承载能力:能够承受高达23 A的电流,特别适合需要高电流传输的应用。
    2. 高可靠性和长寿命:具备高达100次的循环寿命,能够在极端环境下保持长期稳定的性能。
    3. 多功能引脚布局:提供了多种引脚布局和镀层选项,可根据具体需求进行定制。
    4. 高频率信号传输:支持高达1 Gbps的数据传输速率,确保信号传输的可靠性。
    5. 广泛的兼容性:可与UMPT/UMPS配合使用,提供灵活的两件式电源/信号解决方案。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于机器人控制系统,实现高效、可靠的信号传输。
    - 通信设备:在数据中心中使用,确保服务器之间的高速数据传输。
    - 医疗设备:用于医疗成像设备,确保高精度的数据采集和传输。
    使用建议:
    - 在安装过程中,确保连接器与PCB的良好贴合,以避免不良接触。
    - 对于高频率应用,建议使用-014或-028引脚布局以提高信号完整性。
    - 使用-TR包装方式可以提高生产效率,减少物料浪费。

    兼容性和支持


    QTE系列连接器可与UMPT/UMPS配合使用,适用于各种灵活的两件式电源/信号解决方案。此外,Samtec公司还提供了全面的技术支持和售后服务,客户可以通过联系ipg@samtec.com获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:安装过程中连接器未能正确固定。
    - 解决方案:检查连接器是否与PCB良好贴合,确保所有引脚都正确插入并牢固接触。
    2. 问题:信号传输质量下降。
    - 解决方案:检查信号引脚的镀层是否完好,确保无氧化或其他污染。同时,确保信号传输线长度合适,以避免信号衰减。
    3. 问题:连接器在高温环境中性能不稳定。
    - 解决方案:选择符合工作温度范围要求的连接器型号,确保其能够在极端环境下稳定运行。

    总结和推荐


    QTE系列连接器凭借其高电流承载能力、高可靠性以及灵活的引脚布局,成为许多高端电子设备的理想选择。它在工业自动化、通信设备、服务器系统和医疗设备等领域展现出强大的竞争力。总体而言,强烈推荐使用QTE系列连接器,尤其是在需要高电流传输和高频率信号传输的应用场景中。

QTE-028-01-L-D-DP-A参数

参数
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 56pin
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-028-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-028-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-028-01-L-D-DP-A QTE-028-01-L-D-DP-A数据手册

QTE-028-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.098 ¥ 102.2281
96+ $ 11.0808 ¥ 93.6328
288+ $ 7.392 ¥ 62.4624
528+ $ 5.712 ¥ 48.2664
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 102.22
直接购买
加入购物车
