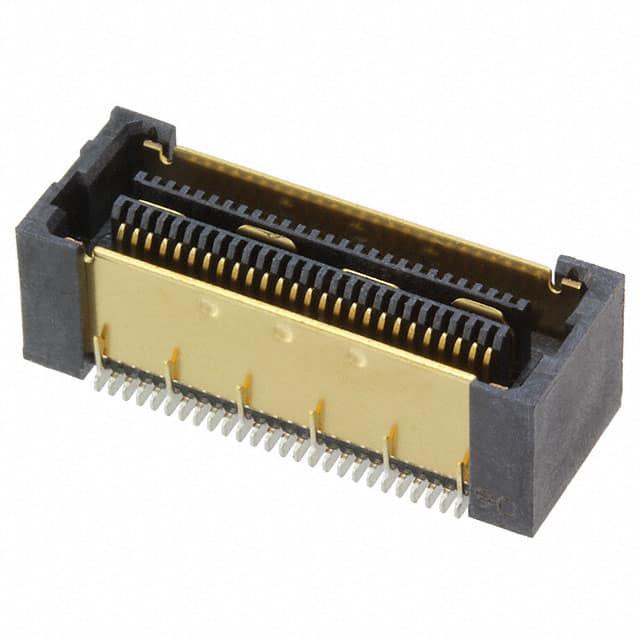

QFSS-026-04.25-L-D

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 52pin 11mm 7.06mm 250nm 金 贴片安装 22.36mm(长度)*8.13mm(高度)
供应商型号: Q-QFSS-026-04.25-L-D
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-026-04.25-L-D

QFSS-026-04.25-L-D概述


    产品简介


    产品类型及主要功能
    本文讨论的产品包括QFSS和QMSS两种系列的板对板连接器。这些连接器设计用于高性能应用,提供稳定的信号传输和可靠的机械连接。它们广泛应用于电信、计算机、工业自动化等领域,特别是在需要高密度信号和电源传输的应用场景中。
    应用领域
    - 电信设备:用于数据中心和通信基础设施中的高速信号传输。
    - 计算机系统:用于服务器、工作站和存储设备内部的连接。
    - 工业自动化:适用于各种工业控制系统,确保稳定的信号传输和电源供应。
    - 医疗设备:用于高性能医疗成像和诊断设备中的连接器需求。

    技术参数


    规格与性能
    - QFSS系列:
    - 插针数量:每行插针数量可根据选项进行调整(026, 052, 078)。
    - 每个银行包含52个总插针(40个信号+12个接地插针)。
    - 单个银行可包含16对双端插针。
    - 镀层选择:金在接触面,雾锡在尾部。
    - 插针间距:0.635 mm (.025")。
    - 电源引脚数量:4个/端(仅适用于非A型)。

    - QMSS系列:
    - 插针数量:每行插针数量可根据选项进行调整(026, 052, 078)。
    - 每个银行包含52个总插针(40个信号+12个接地插针)。
    - 单个银行可包含16对双端插针。
    - 镀层选择:金在接触面,雾锡在尾部。
    - 插针间距:0.635 mm (.025")。
    - 电源引脚数量:4个/端(仅适用于非A型)。
    - 防护层材料:聚酰亚胺薄膜。
    工作环境
    - 工作温度范围:-55°C 至 +125°C。
    - 电压等级:300 VAC。
    - 防水和防尘:符合行业标准。

    产品特点和优势


    - 高可靠性:采用高品质材料和先进的制造工艺,确保长期稳定的工作表现。
    - 高效散热:设计考虑到了有效的热管理,延长了产品寿命。
    - 高密度设计:每个银行包含多个插针,支持多种配置,适用于空间受限的应用场合。
    - 镀层优化:金镀层提供优异的导电性能,延长了接触寿命。
    - 兼容性强:多种尺寸和配置选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 电信中心:利用高密度插针配置实现快速的数据传输。
    - 计算机服务器:确保稳定的电源供应和信号传输,提高系统稳定性。
    - 医疗设备:在关键医疗诊断设备中提供可靠的数据连接。
    使用建议
    - 合理选型:根据具体应用场景选择合适的插针数量和配置。
    - 正确安装:遵循制造商的安装指南,确保良好的接触和机械稳定性。
    - 定期检查:定期进行连接器检查和清洁,避免氧化和灰尘积累导致的故障。

    兼容性和支持


    - 兼容性:QFSS和QMSS系列连接器可以与其他标准板对板连接器轻松搭配使用。
    - 支持与维护:Samtec公司提供详细的技术文档和在线支持服务,确保用户能够充分利用这些产品的性能。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决办法:检查连接器是否正确安装,确认是否有氧化现象,必要时更换新的连接器。
    - 问题:信号传输不稳定。
    - 解决办法:检查连接器是否清洁,确认所有连接器都已牢固连接,重新调整插针间距。

    总结和推荐


    综合评估
    QFSS和QMSS系列连接器凭借其高可靠性、高效散热和高密度设计,在电信、计算机、工业自动化和医疗设备领域表现出色。它们是市场上非常优秀的板对板连接器选择,具有广泛的适用性和良好的用户支持。
    推荐
    我们强烈推荐这些连接器产品,特别是对于那些需要高密度信号传输和电源供应的应用场景。它们在性能、可靠性和易用性方面都有出色的表现,非常适合各种工业和商业应用。

QFSS-026-04.25-L-D参数

参数
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 52pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 22.36mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
