QSE-028-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 接地板插座板, QSE系列, 直角, 表面
供应商型号: SR-QSE-028-01-L-D-DP-A-K-TR
供应商: 海外现货
标准整包数: 525

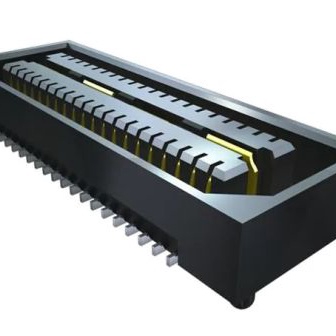

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-028-01-L-D-DP-A-K-TR

QSE-028-01-L-D-DP-A-K-TR概述


    产品简介


    本产品为QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX差分对高速插座装配组件。它主要用于高密度连接应用,例如电信、数据通信、计算机及周边设备等领域。通过提供高性能的电气特性和可靠的机械性能,该产品能够确保信号的稳定传输和长时间的使用寿命。

    技术参数


    | 参数 | 规格 |

    | 插座位置数 | -014, -028, -042, -056, -070(每行)
    = 仅限现有客户 |
    | 行间距 | -D:双排
    |-A:对齐销
    |-LC:锁定夹
    |-GP:导柱
    |-RT1:保持力
    |-L:卡扣选项 |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | LCP,UL94V0;黑色 |
    | 镀层厚度 | 信号引脚:3μ"选择性金接触,磨砂锡尾
    接地平面:详见PP-T-1G2-XX-X |
    | 引脚样式 | -01:0.1280英寸
    -02:0.2460英寸 |

    产品特点和优势


    - 差分对配置:该产品采用差分对配置,适用于高速信号传输,能有效减少电磁干扰和串扰。
    - 高可靠性:使用磷青铜材料制成的接触件和导电性能优异的磷青铜接地平面,保证了长期稳定运行。
    - 多样化的选项:提供多种选项,如对齐销、锁定夹、导柱、保持力选项和卡扣选项,使用户可以根据不同需求定制产品。
    - 高插拔次数:经过多次插拔测试,具有较高的插拔寿命。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种高密度连接器设计中,特别是在需要高速数据传输的应用场合。例如,在数据中心、服务器和网络设备中,它能够满足对信号稳定性的严苛要求。
    使用建议
    - 在组装过程中,使用推荐的对齐销和导柱以确保正确的位置精度。
    - 考虑到插入力较大,使用手动放置方式来安装带有锁定夹的产品,避免自动放置设备造成的损坏。
    - 建议在使用时结合适当的冷却系统,以维持信号传输的稳定性。

    兼容性和支持


    该产品与现有的标准连接器具有良好的兼容性。制造商提供了详细的技术支持,包括安装指南、维护文档和技术咨询。此外,用户可以通过电话和电子邮件与技术支持团队联系,以获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 使用手动放置方法,避免自动放置设备造成的损坏 |
    | 接触不良 | 检查插座和插针的清洁度和正确安装情况 |
    | 连接不稳定 | 确保使用正确的接地平面厚度和合适的锁紧装置 |

    总结和推荐


    综上所述,QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX差分对高速插座装配组件以其卓越的电气性能、高可靠性和多样化的设计选项成为高密度连接器的理想选择。特别适用于需要高速信号传输和长寿命稳定性的应用场景。因此,我们强烈推荐这一产品给需要高性能连接器的用户。

QSE-028-01-L-D-DP-A-K-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 56pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-028-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-028-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-028-01-L-D-DP-A-K-TR QSE-028-01-L-D-DP-A-K-TR数据手册

QSE-028-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 7.35 ¥ 62.6955
1000+ $ 6.175 ¥ 52.6728
库存: 696
起订量: 525 增量: 525
交货地:
最小起订量为:500
合计: ¥ 31347.75
