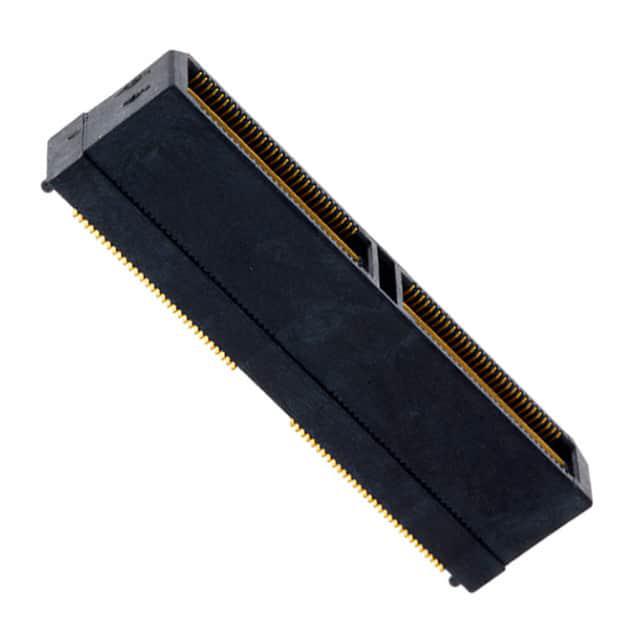

QTH-060-03-L-D-A-TR

厂牌: SAMTEC
产品描述: 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: N-QTH-060-03-L-D-A-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-03-L-D-A-TR

QTH-060-03-L-D-A-TR概述


    产品简介


    本技术手册介绍的是Samtec公司生产的QTH系列双排高密度终端组装件(Double Row High-Speed Terminal Assemblies)。该产品主要用于实现电路板上的信号和接地连接,广泛应用于电信、计算机、航空航天和工业自动化等领域。QTH系列提供了多种配置选项,能够满足不同应用场景下的需求。

    技术参数


    - 引脚数量:可选配置包括每行30、60、90、120和150个位置(仅限新应用需求)。
    - 排间距:双排设计。
    - 接触材料:磷青铜。
    - 绝缘材料:LCP(UL94V-0),黑色。
    - 镀层选择:
    - -F:3 μ'' 选择性金,尾部镀锡。
    - -L:10 μ'' 选择性金,尾部镀锡。
    - -H:30 μ'' 接触区镀金,尾部3 μ'' 镀金。
    - -C:50 μ'' 选择性金,尾部镀锡。
    - 引脚样式:可选引脚长度包括.1680 [4.267]至1.1511 [29.238]英寸。
    - 封装方式:可选托盘或带卷。
    - 包装尺寸:-01和-02型支持聚酰亚胺薄膜垫片选项。
    - 其他功能:包括锁扣、防滑锁和对准销等选项,具体取决于型号。


    产品特点和优势


    QTH系列终端组装件的主要特点是其高度集成化的设计,使得安装更加便捷且可靠。采用高导电性的磷青铜作为接触材料,确保了良好的电气性能和稳定性。另外,多种镀层选择和丰富的配置选项使其能适应不同的应用场景,具有较强的通用性和扩展性。尤其是在需要高速数据传输的应用场合,如高速计算机网络和数据中心,该产品表现出色。

    应用案例和使用建议


    QTH系列常用于电信基站、数据中心、服务器机柜及各类工业控制设备中。例如,在电信基站中,QTH系列可以高效地处理大量数据流,提高系统的稳定性和传输速率。对于数据中心来说,由于其卓越的信号完整性,QTH系列能够减少信号损耗和干扰,从而保证数据的准确传输。
    使用建议:
    1. 在安装过程中,确保对准销正确安装以避免信号失真。
    2. 使用锁扣或防滑锁可以有效防止因振动导致的连接松动。
    3. 根据应用需求选择合适的引脚长度和镀层材料,以确保最佳性能。

    兼容性和支持


    QTH系列与Samtec公司的多种产品兼容,包括QSH-D-GP等其他终端组件。Samtec公司还提供了全面的技术支持和售后服务,确保用户在安装和使用过程中遇到的问题能得到及时解决。

    常见问题与解决方案


    - 问题1:如何选择正确的镀层材料?
    - 解决方案:根据应用场景和信号传输需求选择合适的镀层材料。例如,30 μ'' 金镀层适合于要求高稳定性和长期可靠性的应用。
    - 问题2:如何确保安装时引脚不会损坏?
    - 解决方案:安装前检查引脚状态,避免过度弯曲或施加过大的力。使用专用工具辅助安装,可以显著降低损坏风险。

    总结和推荐


    综上所述,QTH系列双排高密度终端组装件凭借其优异的电气性能、丰富的配置选项和良好的兼容性,在多个领域内都有着广泛的应用前景。特别是其高密度、高速度的数据传输能力,使得它在现代通信和计算系统中扮演着至关重要的角色。因此,强烈推荐对高性能连接需求的工程师和设计师考虑使用QTH系列终端组装件。

QTH-060-03-L-D-A-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 120pin
接合堆叠高度 11mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
