首页  >  产品百科  >  QTE-020-03-L-D-A-K-TR

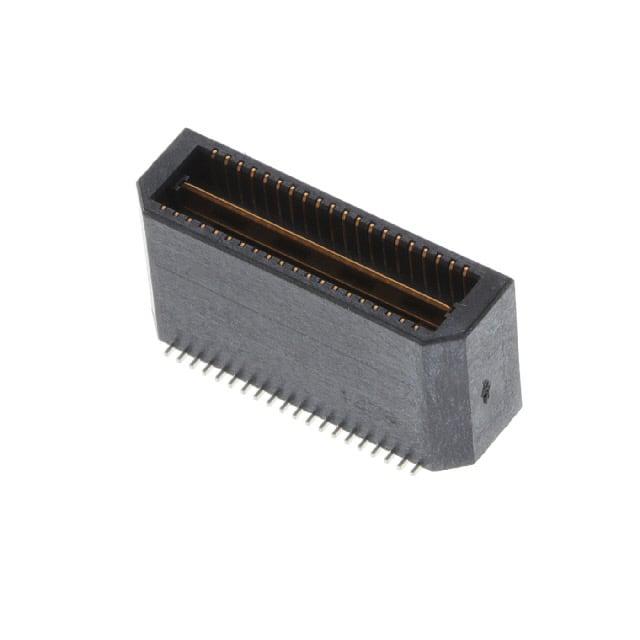

QTE-020-03-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距36p双排排针, QTE系列, 垂直, 表面
供应商型号: 3726295
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-03-L-D-A-K-TR

QTE-020-03-L-D-A-K-TR概述


    产品简介


    本产品是一款由Samtec公司设计制造的高密度双排高电流终端装配组件,型号为QTE-XXX-XX-XXX-D-XXX-X-XX。它主要用于多种电子设备中,例如通信系统、计算机网络、工业自动化控制等。这款终端组件具备出色的电气特性和机械稳定性,能够满足各种高性能电子应用的需求。

    技术参数


    以下是QTE-XXX-XX-XXX-D-XXX-X-XX的主要技术参数:
    - 引脚间距:0.8mm
    - 引脚数量:每行最多100个(具体数量根据型号变化)
    - 引脚长度:不同长度选项可供选择(见下表)
    - 电镀选项:可以选择3µ"闪金、10µ"浅金、30µ"重金等多种电镀方式
    - 锁定机制:可选配自动锁片(LC)或手动锁片(FL),但自动锁片不适合自动放置
    - 包装方式:单体包装或带卷(最多60个位置)
    | 引脚长度选项 | 描述 |

    | -01 | 0.1680英寸 |
    | -02 | 0.2861英寸 |
    | -03 | 0.4042英寸 |
    | -04 | 0.6010英寸 |
    | -05 | 0.7190英寸 |
    | -06 | 0.8370英寸 |
    | -07 | 0.9540英寸 |
    | -08 | 1.1510英寸 |
    | -09 | 0.5220英寸 |
    | -10 | 0.5606英寸 |

    产品特点和优势


    1. 高密度设计:每个双排组件最多可以集成100个引脚,极大地提高了空间利用率。
    2. 高性能电镀:提供多种电镀选项,确保长时间的使用寿命和稳定的电气性能。
    3. 灵活的锁定机制:可以根据需求选择不同的锁定机制,提升安装稳定性和安全性。
    4. 良好的兼容性:可以与现有的连接器系统和设备无缝对接。

    应用案例和使用建议


    应用案例
    QTE-XXX-XX-XXX-D-XXX-X-XX广泛应用于通信设备、计算机网络接口、工业自动化控制板等领域。例如,在一个高速数据传输系统中,这种终端组件可以提供可靠的电气连接,保证数据的稳定传输。
    使用建议
    1. 注意锁定机制的选择:对于需要自动装配的场合,建议选择适合的手动锁片,以避免插入力过大带来的问题。
    2. 考虑电镀选项:根据具体的应用环境选择合适的电镀方式,以延长组件的使用寿命并提高可靠性。
    3. 合理的布线规划:在电路设计阶段,应考虑到引脚的布局和数量,确保连接的可靠性和信号完整性。

    兼容性和支持


    QTE-XXX-XX-XXX-D-XXX-X-XX具有良好的兼容性,可以与其他同类设备无缝对接。Samtec公司提供了全面的技术支持,包括产品文档、安装指南和技术咨询服务。客户可以通过官方渠道获得详细的安装指导和售后服务。

    常见问题与解决方案


    1. 插入力大:如果在自动装配过程中遇到插入力过大的问题,建议改为手动装配,并选择合适的锁片。
    2. 电镀失效:选择正确的电镀选项是关键,如果发现电镀层剥落,应及时更换为更耐用的电镀材料。
    3. 连接不稳定:检查引脚是否正确安装并锁定,确保每个引脚都稳固地插入对应位置。

    总结和推荐


    总体来看,QTE-XXX-XX-XXX-D-XXX-X-XX凭借其高密度设计、多种电镀选项和灵活的锁定机制,表现出色,非常适合在各种高性能电子应用中使用。强烈推荐给那些对电子设备的连接性能和可靠性要求较高的用户。如果您正在寻找一款高性能、高稳定性的连接器组件,QTE-XXX-XX-XXX-D-XXX-X-XX无疑是您的首选。

QTE-020-03-L-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 10.27mm
针脚数 40pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-020-03-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-03-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-03-L-D-A-K-TR QTE-020-03-L-D-A-K-TR数据手册

QTE-020-03-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.2432
10+ ¥ 48.602
25+ ¥ 48.602
50+ ¥ 47.7341
100+ ¥ 47.7341
150+ ¥ 46.8662
900+ ¥ 46.8662
2400+ ¥ 46.8662
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.24
