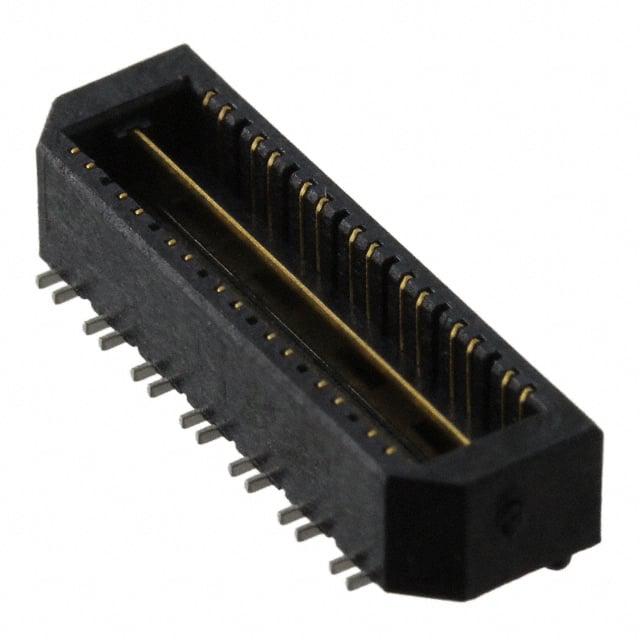

QTE-014-01-F-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距28p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: 3742691
供应商: 海外现货
标准整包数: 1

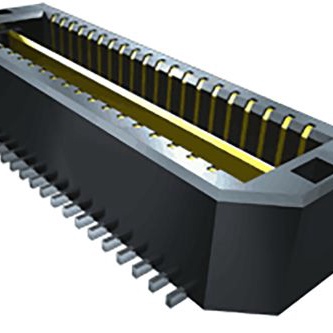

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-014-01-F-D-DP-A

QTE-014-01-F-D-DP-A概述


    产品简介


    QTE系列电子元器件是由Samtec公司生产的一种高性能差分对高速终端组装件。这些元器件主要用于高速数据传输的应用场景,如计算机、通信设备和工业自动化系统。其设计旨在提供卓越的信号完整性,同时支持高密度互连。

    技术参数


    - 位置数:每行位置数可选为14、28、42、56和70(具体需参考注释15)。
    - 行规格:双行使用时选择-QTE-20-XX-D-XX及-QTEH-20-XX-D-XX。
    - 镀层规格:根据需求可选择3微英寸Flash Gold in Contact Area和Matte Tin on Tail、10微英寸Light Gold in Contact Area和Matte Tin on Tail、30微英寸Heavy Gold in Contact Area和3微英寸Gold on Tail,或者50微英寸Electro-polished Selective in Contact Area和Matte Tin on Tail。
    - 引脚样式:多种引脚长度可供选择,分别为0.1680英寸、0.2861英寸、0.4042英寸、0.600英寸、0.718英寸、0.835英寸、0.954英寸、1.151英寸、0.522英寸、0.5606英寸(具体长度需参照相关图纸)。
    - 锁定选项:可以选择锁定夹选项,但请注意此选项不适用于自动放置,建议手动放置(注释13)。
    - 包装方式:标准托盘包装或带卷包装,部分型号可选。

    产品特点和优势


    - 高密度连接:QTE系列支持高密度互连,能适应高速数据传输的需求。
    - 卓越信号完整性:专为高速数据传输设计,确保信号在传输过程中的稳定性和完整性。
    - 广泛适用性:广泛应用于计算机、通信设备和工业自动化系统等领域。
    - 多种配置选择:提供多种引脚样式和锁紧方式,满足不同应用场景的需求。
    - 可靠性高:采用高品质材料,具有出色的耐用性和稳定性。

    应用案例和使用建议


    - 计算机服务器:用于服务器内部高速数据传输通道,提升整体数据处理速度。
    - 通信设备:适用于通信设备中的高速接口,保障数据传输的高效和稳定。
    - 工业自动化系统:可用于工业自动化系统的控制信号传输,提高系统运行效率和精度。
    使用建议:
    - 在使用过程中注意锁定夹选项的手动放置要求(注释13),以避免因自动放置而产生的问题。
    - 定期检查产品状态,确保长时间稳定运行。

    兼容性和支持


    QTE系列产品与其他同类型的电子元器件具有良好的兼容性,便于用户进行系统集成。Samtec公司提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护等。

    常见问题与解决方案


    - 问题1:如何正确选择适合的引脚样式?
    - 解答:根据具体的应用场景和需要的数据传输速率选择合适的引脚长度。一般情况下,0.1680英寸到1.151英寸长度覆盖了大多数应用场景。
    - 问题2:如何解决锁定夹无法正常工作的问题?
    - 解答:确保正确的手动放置步骤,并检查是否有外部因素干扰,如过紧的装配导致锁定夹变形等。

    总结和推荐


    QTE系列电子元器件凭借其卓越的信号完整性、高密度连接能力和广泛的适用性,在高速数据传输领域表现出色。特别是其多种配置选择和可靠的锁定机制,使其成为众多高端应用的理想选择。强烈推荐给需要高可靠性、高性能连接解决方案的用户。
    综上所述,QTE系列电子元器件是一款集高性能和高可靠性于一体的优质产品,是您进行高速数据传输应用的理想之选。

QTE-014-01-F-D-DP-A参数

参数
板上高度 4.27mm
针脚数 28pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
