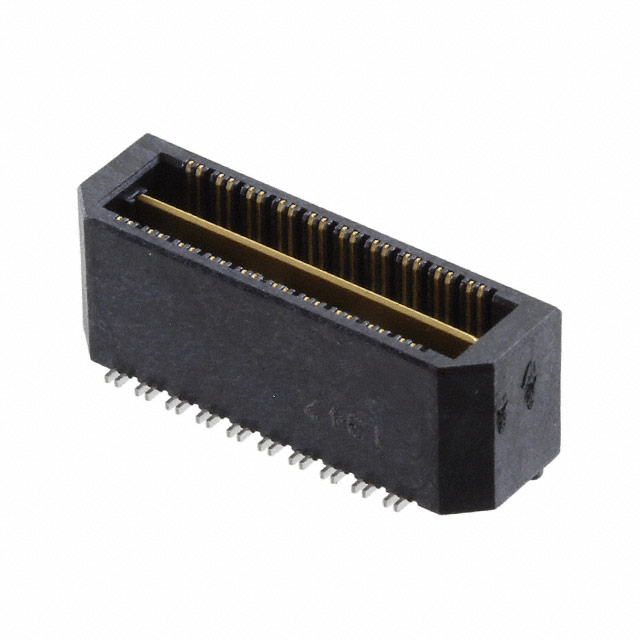

QTH-020-02-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 500μm 2 40pin 8mm 7.26mm 250nm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 612-QTH-020-02-L-D-DP-A-K-TR-ND
供应商: Digi-Key
标准整包数: 275
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-02-L-D-DP-A-K-TR

QTH-020-02-L-D-DP-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本产品名为QTH-30-XX-D-XX-A,是一款用于高速信号传输的差分对终端组装件(Differential Pair Terminal Assembly),其设计旨在满足现代电子设备对高可靠性、高性能连接的需求。这款终端组装件广泛应用于通信、数据中心、工业自动化等领域,特别适合那些需要高效能、稳定性的高速数据传输场合。

    技术参数


    - 型号:QTH-30-XX-D-XX-A
    - 引脚样式:多种选择,包括01, 02, 03, 04, 05, 06, 07, 08, 09, 10等。
    - 封装:单行或双行,可以选择TRAY或TAPE & REEL包装方式。
    - 镀层选项:-F(3µ" SELECTIVE GOLD IN CONTACT AREA, MATTE TIN ON TAIL)、-L(10µ" SELECTIVE GOLD IN CONTACT AREA, MATTE TIN ON TAIL)等。
    - 排间距:多种可选,具体参见手册。
    - 兼容性:支持自动贴装,但需注意某些选项(如-LC选项)不适用于自动贴装。
    - 材料:绝缘体为UL94V-0阻燃材料,颜色为黑色;触点和接地平面材质为磷青铜。
    - 环境条件:工作温度范围广泛,详细参见手册。

    产品特点和优势


    - 高密度:支持多种排数和位置选择,提供高密度连接能力。
    - 多功能选项:提供多种安装选项(如ALIGNMENT PINS, LOCKING CLIPS, GUIDE POSTS, RETENTION OPTION, LATCHING OPTION, FRICTION LOCKS等),以适应不同的应用需求。
    - 高性能:采用优质材料制造,保证了高可靠性及长寿命。
    - 定制化服务:对于新的应用要求,可以通过联系制造商获得技术支持。

    应用案例和使用建议


    - 应用案例:在通信设备中,这款终端组装件被广泛应用于高速信号传输,确保数据传输的高效和稳定。
    - 使用建议:在进行安装时,建议先检查所有相关尺寸和安装选项,以确保正确的安装。同时,在选择不同选项时,应充分考虑其适用性及可能带来的影响。

    兼容性和支持


    - 兼容性:此产品可以与其他标准电子元器件轻松兼容,适用于各种不同的电路板设计。
    - 支持和服务:SAMTEC公司提供全面的技术支持和服务,包括安装指导、故障排除等,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题:安装过程中遇到插针无法完全插入的问题。
    - 解决方案:请确认安装方向正确,并且确保插针没有变形或损坏。如果问题依旧,请联系技术支持。

    总结和推荐


    QTH-30-XX-D-XX-A 是一款具有高度可靠性和性能的差分对终端组装件,非常适合用于高速信号传输领域。它的多功能选项、高密度连接能力和优质材料制造使其在市场上具备较强的竞争力。我们强烈推荐这一产品给所有需要高速数据传输稳定性的用户。

QTH-020-02-L-D-DP-A-K-TR参数

参数
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 40pin
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
