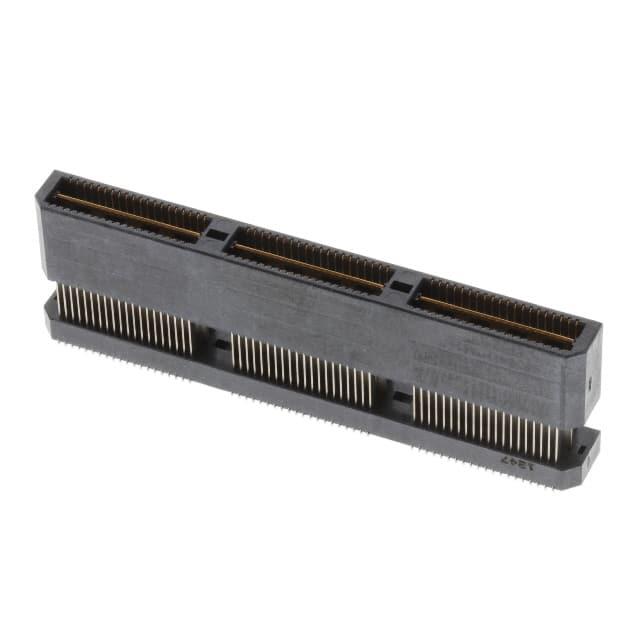

QTE-060-05-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 19mm 18.24mm 76nm 金 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 200-QTE06005FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-05-F-D-A

QTE-060-05-F-D-A概述


    产品简介


    本手册介绍的产品是一款双排高密度终端装配(Double Row High Speed Terminal Assembly),型号为QTE-XXX-XX-XXX-D-XXX-X-XX。这类产品主要用于电子电路板的连接与接口,具备高度集成化的设计,广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    - 封装规格:支持每行20、40、60、80、100个位置(根据具体需求可选)。
    - 连接类型:-D表示双排;-F表示接触区闪金镀层、尾部镀锡;-L表示轻金镀层;-H表示重金镀层;-C表示选择性电解抛光镀层;-STL表示选择性重金镀层、尾部焊锡;-FTL表示选择性闪金镀层、尾部焊锡。
    - 引脚长度:提供多种引脚长度选项,例如0.1680英寸(4.267毫米)、0.2861英寸(7.267毫米)等。
    - 包装方式:支持托盘包装、卷带包装(单带/全带)。
    - 安装方式:支持自动放置、手动放置,以及其他特殊安装选项,如锁扣、导轨、螺钉固定等。

    产品特点和优势


    1. 双排设计:提高连接密度,适用于空间受限的应用场景。
    2. 高密度连接:每排最高支持100个位置,显著减少连接器占用空间。
    3. 多种引脚镀层:提供闪金、轻金、重金等多种镀层选择,以满足不同应用需求。
    4. 安装灵活性:支持自动或手动安装,并提供多种特殊安装选项,确保稳定可靠。
    5. 高可靠性:采用磷青铜材料,保证连接器的机械强度和电气性能。

    应用案例和使用建议


    应用案例:
    - 计算机服务器:用于高速数据传输接口连接。
    - 通信设备:如路由器、交换机等,实现模块间的高效连接。
    - 工业自动化:在控制系统中,实现各组件之间的可靠连接。
    使用建议:
    - 选型时需考虑引脚镀层和包装方式:根据应用的具体要求选择合适的镀层和包装方式,以提高连接的稳定性和可靠性。
    - 安装时需注意锁扣和导轨的正确安装:确保终端装配的牢固性,避免因松动导致的故障。

    兼容性和支持


    - 兼容性:该产品适用于现有的多种电子设备和系统,特别是那些需要高密度连接的应用。
    - 支持与维护:SAMTEC公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和维修服务。

    常见问题与解决方案


    1. 问题:插入力过大,难以插入。
    - 解决方案:检查锁定装置是否正确安装,确保没有损坏。如果仍然存在难题,考虑手动放置以降低插入力。

    2. 问题:连接不稳定,容易脱落。
    - 解决方案:检查锁扣是否完全闭合,必要时更换新的锁扣或重新安装。

    总结和推荐


    总体而言,这款双排高密度终端装配产品以其紧凑设计、高可靠性以及广泛的适用性,在众多应用领域中表现出色。无论是计算机服务器、通信设备还是工业自动化系统,它都能提供稳定的连接解决方案。强烈推荐此款产品给需要高密度连接且对可靠性要求高的客户。

QTE-060-05-F-D-A参数

参数
针脚数 120pin
接合堆叠高度 19mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 18.24mm
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
