ERF8-075-07.0-S-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距150p双排排母 板对板, ERF8系列, 垂直, 表面
供应商型号: SAM13650TR-ND
供应商: Digi-Key
标准整包数: 1

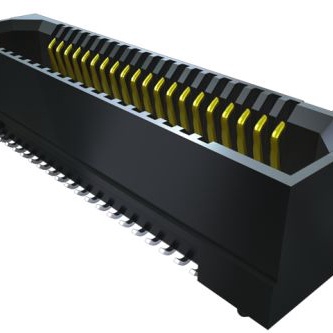

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-075-07.0-S-DV-K-TR

ERF8-075-07.0-S-DV-K-TR概述


    产品简介


    本产品为ERF8系列边缘速率插座(Edge Rate Socket),是专为高速信号传输设计的高密度连接器系统。该产品适用于多种应用场景,如数据中心、通信设备、高性能计算和服务器等领域,提供可靠且高效的信号连接解决方案。

    技术参数


    - 尺寸:长度、宽度和高度均为毫米级设计,具体尺寸见下表
    - 材质:绝缘材料采用VECTRA E-130I,具有UL94V-0阻燃等级;接触片和锁扣采用铍铜(BeCu);屏蔽片采用磷青铜(Phos Bronze)
    - 安装方式:双垂直排(Double Vertical),选项包括锁扣(Latches)、屏蔽(Shield)、延长导轨(Extended Guide Post)等
    - 镀层:根据客户需求选择不同的镀层,包括金镍(Selective Gold in Contact Area)、锡铅合金(Tin-Lead, 90/10±5%)
    - 包装方式:根据客户需要提供带卷盘(Tape & Reel)和整轴装(Full Reel QTY Tape & Reel)两种包装方式
    - 其他参数:最小推拉力2.22牛顿(0.5磅);最大摇摆度为3毫米(典型值)
    | 参数 | 规格 |

    | 尺寸 | 参见表3、表4、表5 |
    | 材质 | 绝缘材料:VECTRA E-130I;接触材料:BeCu;屏蔽材料:磷青铜 |
    | 安装方式 | 双垂直排 |
    | 镀层 | 金镍/锡铅合金 |
    | 包装方式 | 带卷盘/整轴装 |
    | 推拉力 | 最小2.22牛顿 |
    | 摇摆度 | 最大3毫米 |

    产品特点和优势


    1. 高密度设计:能够实现高密度布线,减少空间占用。
    2. 优异的电气性能:具备低接触电阻和良好抗干扰能力,确保信号传输的稳定性和可靠性。
    3. 多种安装选项:提供锁扣、屏蔽和延长导轨等多种安装选项,增强产品的通用性和适应性。
    4. 定制化服务:可提供多种镀层选择,满足不同客户的特定需求。
    5. 卓越的机械性能:具有良好的耐久性和稳定性,保证长期使用的可靠性。

    应用案例和使用建议


    应用案例
    ERF8系列边缘速率插座已在多个数据中心和高性能计算系统中得到应用,特别是在需要高密度、高可靠性信号连接的环境中表现出色。例如,在某大型云计算中心的应用中,ERF8系列产品显著提高了系统间的信号传输效率,降低了误码率。
    使用建议
    - 在高温环境下使用时,建议进行详细的温度影响测试,确保长期使用的稳定性。
    - 为避免机械损伤,建议在组装和拆卸过程中轻柔操作。
    - 如需进一步提高电磁兼容性,可考虑选用带有屏蔽功能的产品型号。

    兼容性和支持


    该产品兼容各类标准的电子设备和组件,支持通过标准化接口实现快速连接。制造商提供了详尽的技术文档和支持,包括样品请求、技术支持和售后服务等。对于特定应用的需求,可通过联系制造商获取详细咨询和定制服务。

    常见问题与解决方案


    1. 问:产品在极端温度下的性能如何?
    答:ERF8系列产品经过严格测试,可在广泛的工作温度范围内保持稳定的电气和机械性能。但建议在实际应用中针对极端温度条件进行专门的性能验证。
    2. 问:如何清洁产品以确保长期性能?
    答:可使用无水酒精轻轻擦拭接触区域,但需避免使用腐蚀性化学溶剂。
    3. 问:是否有样品供应?
    答:可通过制造商网站或直接联系销售人员申请样品。对于大批量采购需求,也可获得相应优惠和折扣。

    总结和推荐


    综上所述,ERF8系列边缘速率插座凭借其高密度设计、优异的电气性能、广泛的适用范围及优秀的客户支持,成为现代电子设备中的理想选择。无论是数据中心、通信设备还是高性能计算系统的应用,ERF8系列产品均能提供卓越的性能表现。因此,强烈推荐使用ERF8系列边缘速率插座来提升您的项目质量和效率。

ERF8-075-07.0-S-DV-K-TR参数

参数
接合堆叠高度 9mm,12mm,15mm,16mm,22mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Socket
间距 800μm
排数 2
触头镀层
板上高度 7.24mm
针脚数 150pin
长*宽*高 66mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF8-075-07.0-S-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF8-075-07.0-S-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF8-075-07.0-S-DV-K-TR ERF8-075-07.0-S-DV-K-TR数据手册

ERF8-075-07.0-S-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 7.6251 ¥ 63.1928
600+ $ 6.6371 ¥ 55.0046
库存: 300
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 18957.84
